2824RW

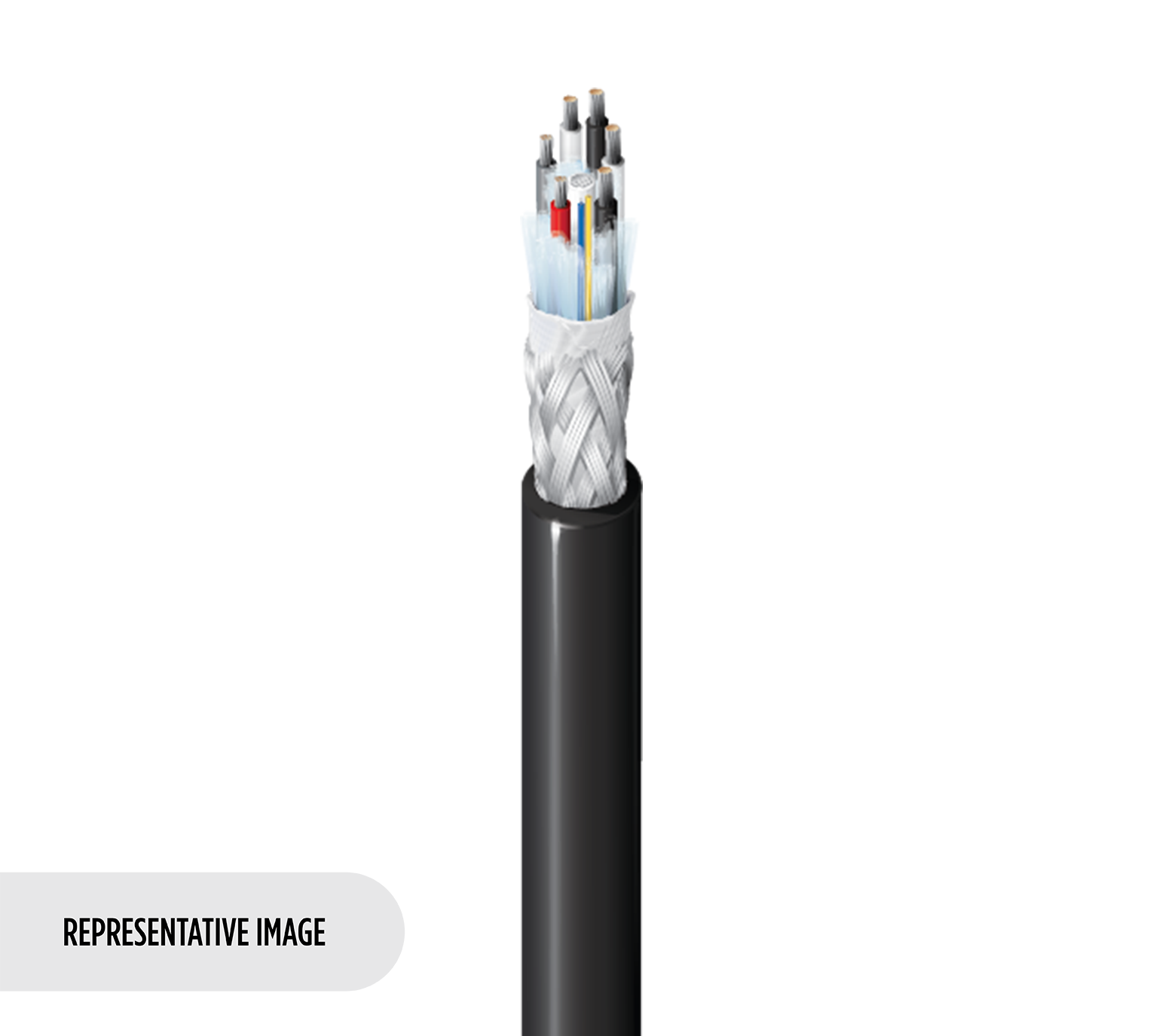

Stadium-Kabel für Innen-/Außenbereich, 3-Kanal SMPTE, 6 Glasfaser, 6-Leiter 18 AWG, 6-Leiter 24 AWG, CPE-Ummantelung

…
Innenbereich/Außenbereich, 3-Kanal SMPTE-Stadium-Kabel, 6 Singlemode-Fasern, 6 TC Leiter 18 AWG (19x30) und 6 TC Leiter 24 AWG (7x32), Beldfoil Abschirmungen, Feuchtigkeitsdichtes Band, CPE-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

3-Kanal Composite-Kamerakabel

Mehrleiter
Mehrleiter – Leiter und Isolierung
Komponente Anzahl der Leiter AWG Verseilung Material Nennwert Leiter DCR Isolierungsmaterial Nenndurchmesser der Isolierung
Quad 1, Quad 2, Quad 3 6 24 7x32 TC – Verzinntes Kupfer 23,3 Ohm/1000 Fuß PVC – Polyvinylchlorid 0,038 Zoll
Quad 1, Quad 2, Quad 3 6 18 19x30 TC – Verzinntes Kupfer 6,67 Ohm/1000 Fuß PVC – Polyvinylchlorid 0,080 Zoll
Mehrleiter Farbtafel
Beschreibung Farbe
Quad 1–24AWG Rot
Quad 1–24AWG Grau
Quad 1–18AWG Weiß
Quad 1–18AWG Schwarz
Quad 2–24AWG Rot/Gelb
Quad 2–24AWG Grau/Gelb
Quad 2–18AWG Weiß/Gelb
Quad 2–18AWG Schwarz/Gelb
Quad 3–24AWG Rot/Orange
Quad 3–24AWG Grau/Orange
Quad 3–18AWG Weiß/Orange
Quad 3–18AWG Schwarz/Orange
Mehrleiter Innenabschirmung
Layer Typ d. Innenabschirmung Abschirmungsmaterial innen Abschirmungsabdeckung innen Beidraht AWG Beidraht-Verseilung Beidrahtmaterial Beidrahtposition
Jedes Viererbündel Band Al/Poly (Folie in) 100 % 22 7x30 TC – Verzinntes Kupfer Unter jedem Quad-Abschirmungsband
Mehrleiter UL-Spannung
UL Beschreibung UL-Nennspannung
24 AWG 300 V RMS
18 AWG 300 V RMS
Glasfaser
Aufbau der Glasfaserkabel
Fasertyp Faseranzahl
OS2, G.657.A2 6

Farbcodierung der Faser

Gelb bedruckt

Puffer-Spezifikation
Puffermaterial Pufferdurchmesser
PVC – Polyvinylchlorid 900 µm

Anzahl aktiver Untergruppen

6

Anzahl der Positionen der Untergruppe

6

Fasern pro Untergruppe

1

Felddurchmesser

9,2 µm

Wellenlänge am optischen SM1

1310 nm, 1550 nm

Max. Dämpfung bei 1310 nm

0,50 dB/km

Max. Dämpfung bei 1550 nm

0,50 dB/km
Kabel gesamt

Leitermaterial:

Verzinntes Kupfer

Ummantelung

CPE

Nenndurchmesser an der äußeren Ummantelung 1 1_CP_OV

0,555 Zoll

Betriebstemperaturbereich

-40 °C bis 70 °C

Temperaturbereich für die Installation

-10 °C bis 70 °C

Lagertemperaturbereich

-40 °C bis 70 °C

Maximale Zugspannung

2700 N

Gewicht Kabelgebinde

134 lbs/1000 Fuß
Geltende Standards und Umweltprogramme

NEC/(UL)-Compliance

CMR

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

CA Prop. 65 (CJ für Draht und Kabel)

Ja

China RoHS II (GB/T 26572-2011)

Ja

Eignung

Eignung – innen

Ja

Eignung – Außenbereich

Ja

Flammtest

Entflammbarkeit gemäß UL

UL1666 senkrechter Schacht

Plenum/Nicht-Plenum

Plenum (J/N)

Nein

Produkthinweise

Anmerkungen

Vierfache Kupferleiter sind individuell mit einem eigenen Erdungsdraht abgeschirmt

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.145 Revisionsdatum: 27.11.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC Länge
2824RW 005CUT Grün
2824RW 0051000 Dunkelgrün 612825400066 1.000 ft
2824RW 0055000 Dunkelgrün 612825400073 5.000 ft
