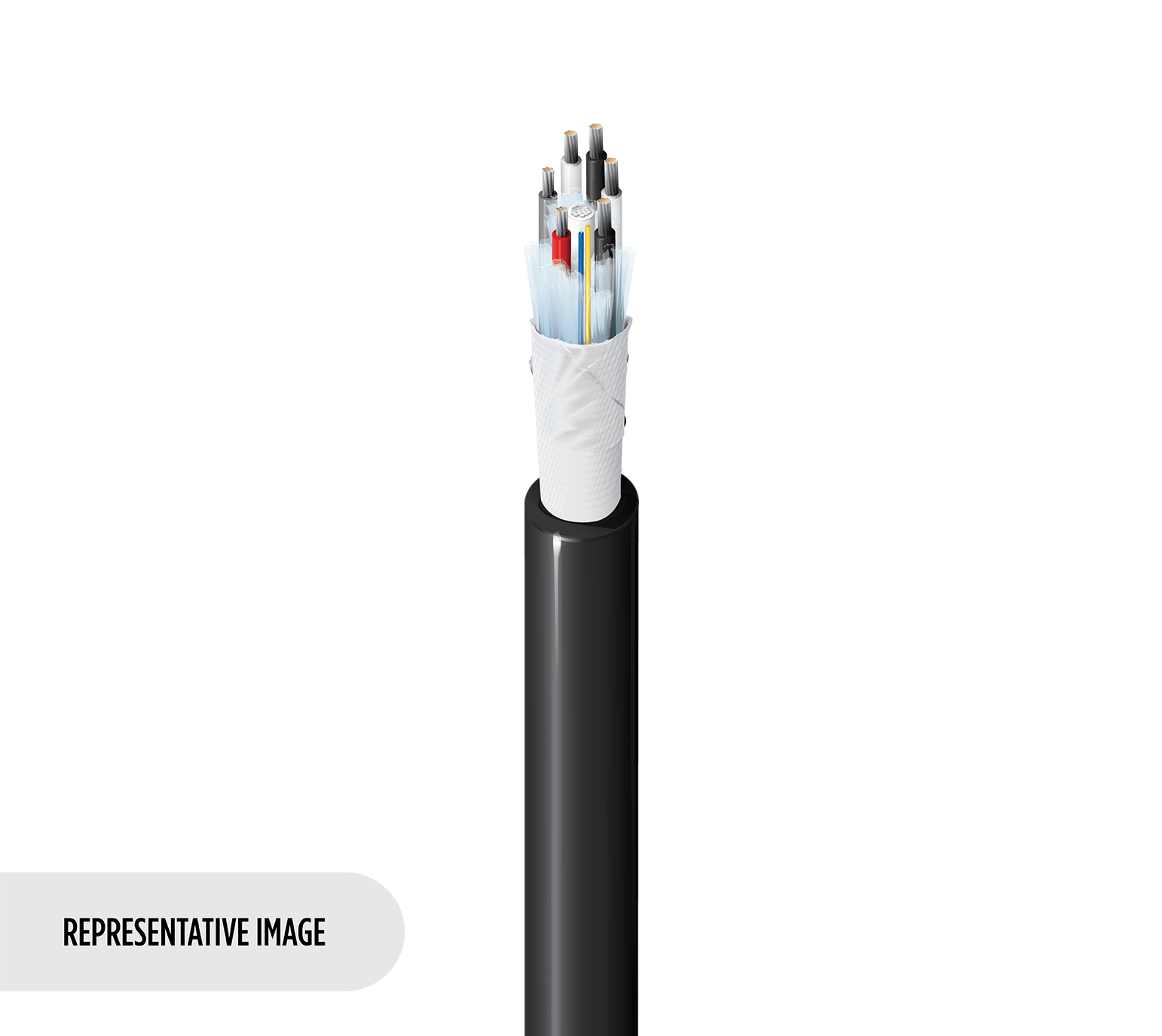

7804P

SMPTE 311M Kabel, 2 Glasfaser, 2-Leiter 24 AWG, 4-Leiter 20 AWG, Flamarrest® Ummantelung

…
Industriestandard SMPTE 311M Kabel, 2 Singlemode-Fasern, 2 TC-Leiter 24 AWG (7x32) und 4 TC-Leiter 20 AWG (19x32), PVC-Isolierung, Geflecht aus TC (verzinntes Kupfer) (95 % Abdeckung), Flamarrest® Ummantelung, Plenum
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

SMPTE 311

Mehrleiter
Mehrleiter – Leiter und Isolierung
Komponente Anzahl der Leiter AWG Verseilung Material Nennwert Leiter DCR Isolierungsmaterial Nenndurchmesser der Isolierung
24 AWG 2 24 7x32 TC – Verzinntes Kupfer 23,3 Ohm/1000 Fuß FEP – Fluoriertes Ethylenpropylen 0,038 Zoll
20 AWG 4 20 19x32 TC – Verzinntes Kupfer 8,8 Ohm/1000 Fuß FEP – Fluoriertes Ethylenpropylen 0,054 Zoll
Mehrleiter Farbtafel
Beschreibung Farbe
24 AWG Rot
24 AWG Grau
20 AWG Weiß
20 AWG Weiß
20 AWG Schwarz
20 AWG Schwarz

Abschirmung

Geflecht

Nennwert äußere Abschirmung DCR am Leiter DCR1_CP_MC

3,5 Ohm/1000 Fuß
Mehrleiter UL-Spannung
UL Beschreibung UL-Nennspannung
24 AWG 300 V RMS
20 AWG 300 V RMS
Glasfaser
Aufbau der Glasfaserkabel
Fasertyp Faseranzahl
OS2, G.657.A2 2

Farbcodierung der Faser

Gelb/Blau

Puffer-Spezifikation
Puffermaterial Pufferdurchmesser
PVC – Polyvinylchlorid 900 µm

Felddurchmesser

9,2 µm

Wellenlänge am optischen SM1

1310 nm, 1550 nm

Max. Dämpfung bei 1310 nm

0,50 dB/km

Max. Dämpfung bei 1550 nm

0,50 dB/km
Kabel gesamt

Leitermaterial:

Verzinntes Kupfer

Äußere Ummantelung
Material Nenndurchmesser Trennmaterial
PVC – Polyvinylchlorid 0,259 Zoll PVC – Polyvinylchlorid
Abschirmung gesamt
Layer 1 Typ Material Abdeckung
Gesamt Geflecht TC – Verzinntes Kupfer 80 %

Ummantelung

PVC

Separatormaterial an der äußeren Ummantelung 1 1

PVC – Polyvinylchlorid

Nenndurchmesser an der äußeren Ummantelung 1 1_CP_OV

0,259 Zoll

Betriebstemperaturbereich

-20 °C bis 70 °C

Temperaturbereich für die Installation

0 °C bis 70 °C

Lagertemperaturbereich

-20 °C bis 70 °C

Maximale Zugspannung

1350 N

Gewicht Kabelgebinde

62 lbs/1000 Fuß
Geltende Standards und Umweltprogramme

NEC/(UL)-Compliance

CMP

CEC/C(UL)-Compliance

CMP

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

Eignung

Eignung – innen

Ja

Flammtest

Entflammbarkeit gemäß UL

UL910 Steiner-Tunnel

Entflammbarkeit gemäß CSA/C(UL)

FT6
Plenum/Nicht-Plenum

Plenum (J/N)

J

Keine Plenum-Nummer

7804R, 7804WB

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.248 Revisionsdatum: 27.11.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC Länge
7804P 0101000 Schwarz 612825189435 1.000 ft
7804P 0101640 Schwarz 612825189442 1.640 ft
7804P 0103280 Schwarz 612825189459 3.280 ft
7804P 010500 Schwarz 612825436799 500 ft
7804P 010CUT Schwarz
7804P 0105000 Schwarz 612825189466 5.000 ft
7804P 0043280 Gelb 612825189428 3.280 ft
