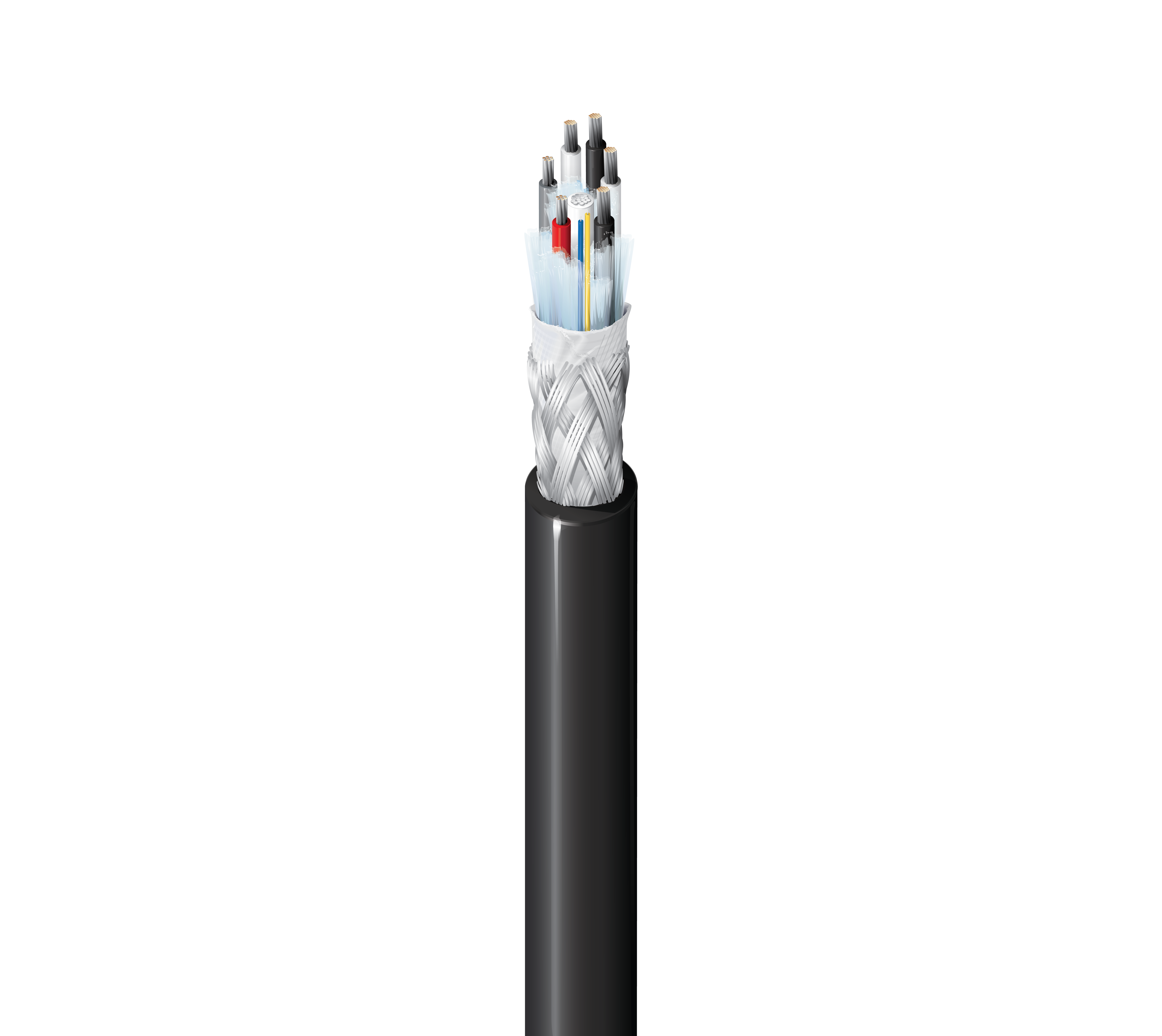

7817 A

SMPTE 311M Doppelummantelung, 2 Glasfaser, 2-Leiter 24 AWG, 4-Leiter 20 AWG

…
12 mm Doppelummantelung SMPTE 311M Studiokabel, 4 Stromleiter, SM Fasern mit 24 and 20 AWG verseilt (7x32 und 19x32) TC-Leiter (verzinntes Kupfer), PE-Isolierung, Geflochtene Abschirmung aus TC (verzinntes Kupfer, 85 % Abdeckung), Belflex® Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

SMPTE 311M Kamerakabel

Mehrleiter
Mehrleiter – Leiter und Isolierung
Komponente Anzahl der Leiter AWG Verseilung Material Nennwert Leiter DCR Isolierungsmaterial Nenndurchmesser der Isolierung
24 AWG 2 24 7x32 TC – Verzinntes Kupfer 23,3 Ohm/1000 Fuß PE – Polyethylen 0,048 Zoll
20 AWG 4 20 19x32 TC – Verzinntes Kupfer 8,8 Ohm/1000 Fuß PE – Polyethylen 0,062 Zoll
Mehrleiter Farbtafel
Beschreibung Farbe
24 AWG Rot
24 AWG Grau
20 AWG Weiß
20 AWG Schwarz

Abschirmung

Geflecht
Mehrleiter innere Ummantelung
Komponente Material Nenndurchmesser
Gesamt PVC – Polyvinylchlorid 0,357 Zoll

Nennwert äußere Abschirmung DCR am Leiter DCR1_CP_MC

3,5 Ohm/1000 Fuß
Mehrleiter UL-Spannung
UL Beschreibung UL-Nennspannung
24 AWG 300 V RMS
20 AWG 300 V RMS
Glasfaser
Aufbau der Glasfaserkabel
Fasertyp Faseranzahl
OS2, G.657.A2 2

Farbcodierung der Faser

Gelb/Blau

Puffer-Spezifikation
Puffermaterial Pufferdurchmesser
PVC – Polyvinylchlorid 900 µm

Felddurchmesser

9,2 µm

Wellenlänge am optischen SM1

1310 nm, 1550 nm

Max. Dämpfung bei 1310 nm

0,50 dB/km

Max. Dämpfung bei 1550 nm

0,50 dB/km
Kabel gesamt

Leitermaterial:

Verzinntes Kupfer

Äußere Ummantelung
Material Nenndurchmesser Nennwanddicke Trennmaterial
PVC – Polyvinylchlorid 0,472 Zoll 0,058 Zoll PVC – Polyvinylchlorid
Abschirmung gesamt
Layer 1 Typ Material Abdeckung
Gesamt Geflecht TC – Verzinntes Kupfer 85 %

Ummantelung

PVC

Separatormaterial an der äußeren Ummantelung 1 1

PVC – Polyvinylchlorid

Nenndurchmesser an der äußeren Ummantelung 1 1_CP_OV

0,472 Zoll

Betriebstemperaturbereich

-40 °C bis 70 °C

Temperaturbereich für die Installation

-10 °C bis 70 °C

Lagertemperaturbereich

-40 °C bis 70 °C

Maximale Zugspannung

1350 N

Gewicht Kabelgebinde

108 lbs/1000 Fuß
Geltende Standards und Umweltprogramme

Einhaltung der EU-Richtlinien

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

CA Prop. 65 (CJ für Draht und Kabel)

Ja

China RoHS II (GB/T 26572-2011)

Ja

Eignung

Eignung – Außenbereich

Ja

Flammtest

Entflammbarkeit gemäß UL

VW-1

Plenum/Nicht-Plenum

Plenum (J/N)

Nein

Produkthinweise

Anmerkungen

Biegeradius basiert auf (FOTP-37) bei 20 °C. Plenum-Version und andere Leiterzahl/Durchmesser auf Anfrage erhältlich.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.151 Revisionsdatum: 27.11.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC Länge
7817A 0101000 Schwarz 612825189909 1.000 ft
