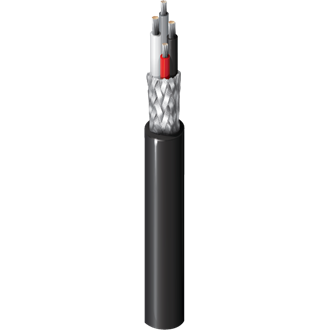

7825R

SMPTE Elektrische Kamera-Breakout-Kabel, 2-Leiter 16 AWG, 2-Leiter 22 AWG, CMR

…
SMPTE-HD-Composite, Elektrische Kamera-Breakout-Kabel, 2 Litzenleiter (19x29) 16 AWG und 2 Litzenleiter (7x30) 22 AWG, Geflecht aus TC (verzinntes Kupfer) (95 % Abdeckung), PVC-Ummantelung, CMR
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

SMPTE-KAMERAKABEL

Mehrleiter
Mehrleiter – Leiter und Isolierung
Komponente Anzahl der Leiter AWG Verseilung Material Nennwert Leiter DCR Isolierungsmaterial Nenndurchmesser der Isolierung
22 AWG 2 22 7x30 TC – Verzinntes Kupfer 15,1 Ohm/1000 Fuß PP – Polypropylen 0,053 Zoll
16 AWG 2 16 19x29 TC – Verzinntes Kupfer 2,43 Ohm/1000 Fuß PP – Polypropylen 0,089 Zoll
Mehrleiter Farbtafel
Beschreibung Farbe
22 AWG Rot
22 AWG Grau
16 AWG Weiß
16 AWG Schwarz

Abschirmung

Geflecht
Mehrleiter UL-Spannung
UL Beschreibung UL-Nennspannung
22 AWG 300V RMS
16 AWG 300V RMS
Kabel gesamt

Leitermaterial:

Verzinntes Kupfer

Äußere Ummantelung
Material Nenndurchmesser
PVC – Polyvinylchlorid 0,250 Zoll
Abschirmung gesamt
Layer 1 Typ Material Abdeckung
Gesamt Geflecht TC – Verzinntes Kupfer 90 %

Ummantelung

PVC

Nenndurchmesser an der äußeren Ummantelung 1 1_CP_OV

0,250 Zoll

Betriebstemperaturbereich

--30 °C bis +60 °C

Maximale Zugspannung

147 lbs.

Gewicht Kabelgebinde

48 lbs/1000 Fuß
Geltende Standards und Umweltprogramme

NEC/(UL)-Compliance

CMR

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

Flammtest

Entflammbarkeit gemäß UL

UL 1666

Plenum/Nicht-Plenum

Plenum (J/N)

N

Plenum-Nummer

7825P

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.145 Revisionsdatum: 09.11.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe UPC Länge
7825R 0101000 Schwarz 612825352204 1.000 ft
7825R 0102000 Schwarz 612825418283 2.000 ft
7825R 0102500 Schwarz 612825352198 2.500 ft
7825R 0104000 Schwarz 612825190097 4.000 ft
