Artikelnummer: RMF1C120

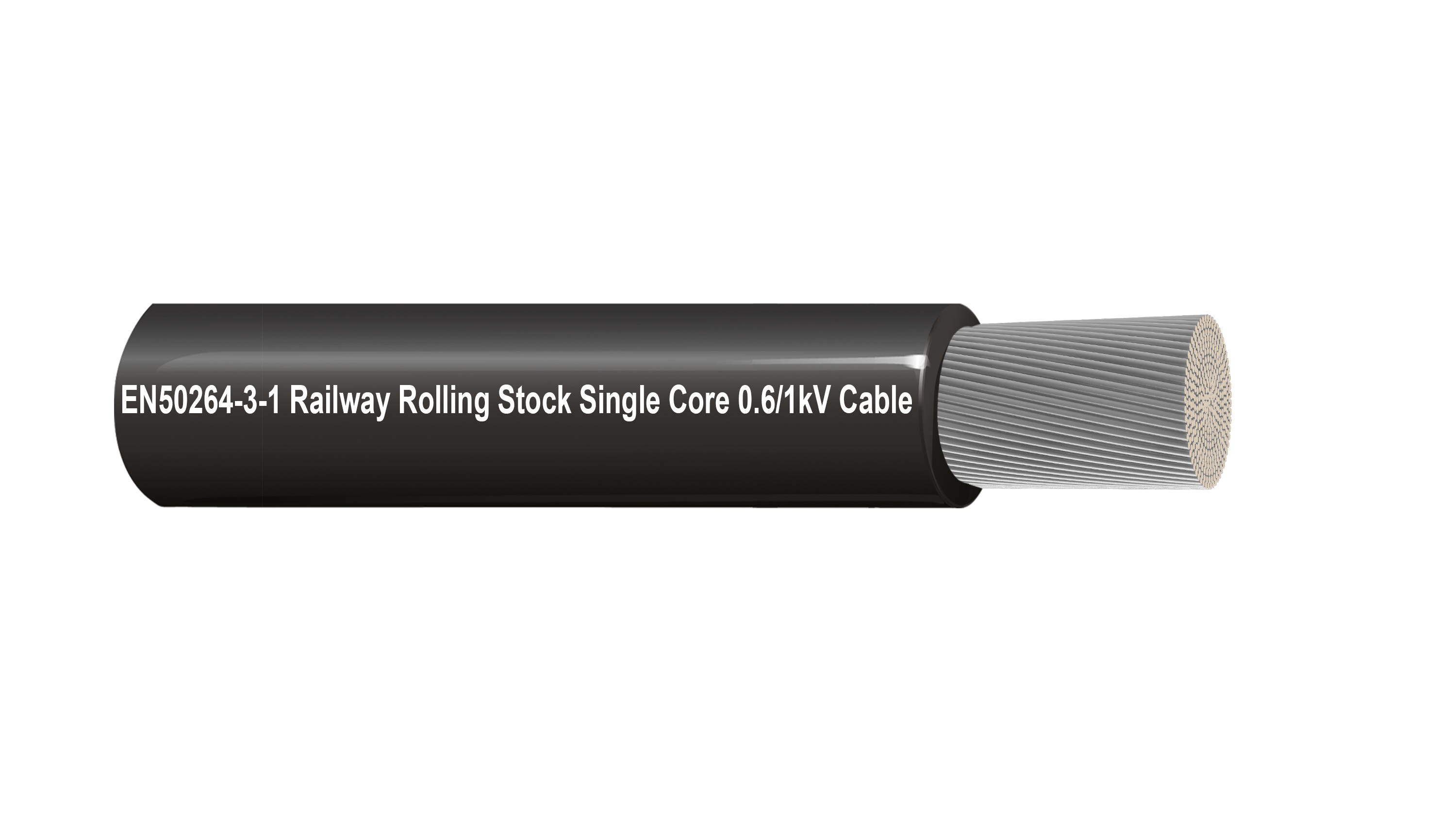

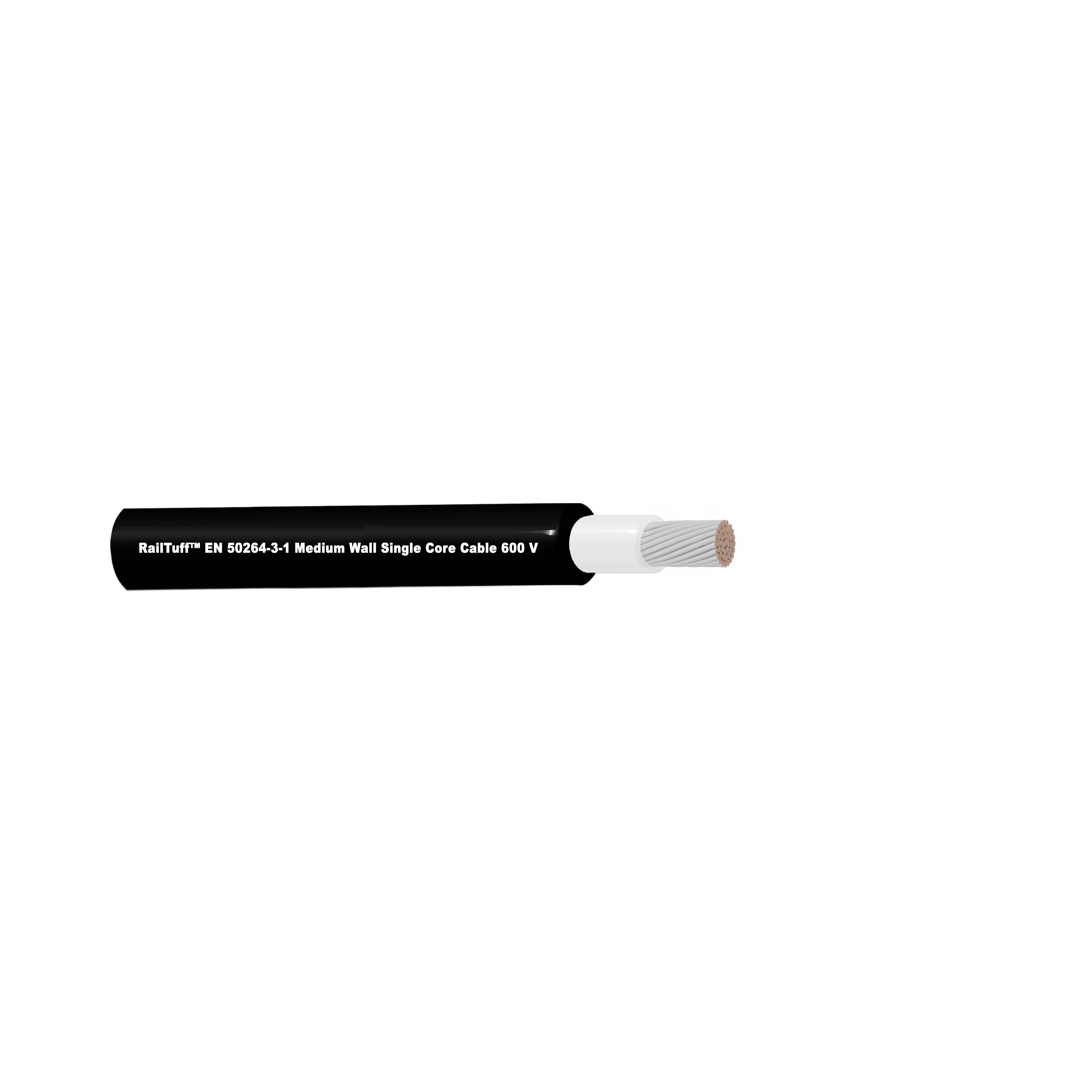

RailTuff™ Mittelgroßes Wandkabel 600 V 1 °C 120 mm² Str TC,XLPO Ins

RailTuff™ Mittelgroßes Wandkabel 600 V 1 Kern 120 mm², verseiltes, verzinntes Kupfer, XLPO-Isolierung

  • Verfügbarkeit:
    EMEA | Asien-Pazifik
  • Globale Bestandsaufnahme:
    Verfügbar
RMF1C120
  • RMF1C120
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Anwendbar für feste oder mittlere flexible Verdrahtung in Schienenfahrzeugen wie Hochgeschwindigkeitszügen (CRH, Shinkansen, ICE, TGV), Metro, Lokomotiven, und Oberleitungsbusse, usw.

Leiter

Größe Verseilung Verseilungsklasse Material
120 mm² 551x0,50 mm Klasse 5 TC – Verzinntes Kupfer

Isolierung

Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
XLP, XLPO, XLPE 1,20 mm (0,0472 Zoll) 17,70 mm (0,6969 Zoll) Schwarz#1

Tabellenhinweise

Gleichstromstabilität bei 1,5 kVdc in 3 % NaCl-Lösung bei (85±2) °C für 240h: Kein Durchschlag

Gesamtdurchmesser des Kabels (Nennwert)

17.7 ± 0.30 mm

Speisung

Durchschlagspannung
3,5 kVac/5 min

Temperatur

Betrieb
-40 °C bis +90 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
89 mm (3,5 Zoll) 71 mm (2,8 Zoll)

Gewicht Kabelgebinde

1083 kg/km (727,7 lbs./1000 Fuß)

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-3-24

CENELEC-Compliance

EN 50264-3-1, EN 45545-2

Europäische Halogenfreie Standards

IEC 60754-2 – Halogensäure-Gasmenge – max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – min. pH = 4.3

Weitere Standard-Compliance(s)

TJ/CL 313

Anmerkungen

EMEA PN: RMF1C120;

Aktualisierung und Überarbeitung

Revisionsnummer: 0.42 Revisionsdatum: 27.11.2023
