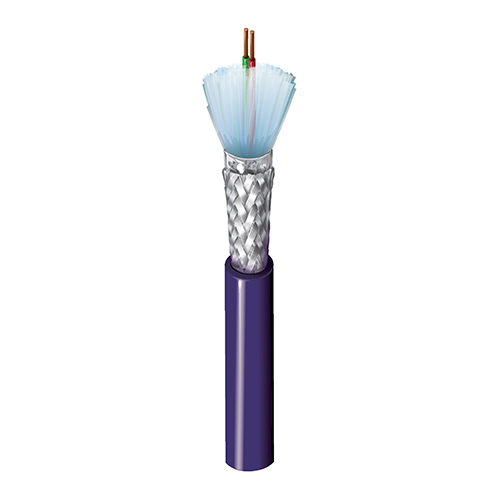

Artikelnummer: 3079E
Profibus, 1 Pr #22 Str BC, PE Ins, OS+TC Brd, PVC Jkt, PLTC CMG Profibus DP
Profibus, 1 Paar 22AWG (7x30) blankes Kupfer, PE-Isolierung, durchgehende Beldfoil®+Abschirmung aus verzinntem Kupfergeflecht (65 %), äußere Ummantelung aus PVC, PLTC CMG SONNENBEST. Profibus DP
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | raue Umgebungen, Außenbereich, Datenübertragungsanwendungen wie Profibus DP oder PA, Mess- und Computerkabel, etc., Belastung durch extreme Temperaturschwankungen, Luftfeuchtigkeit/Nässe, Staub, und Öl. |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Paar(e) | 1 | 22 AWG | 7x30 | BC – blankes Kupfer |
Isolierung
| Komponente | Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung | Anmerkungen |
|---|---|---|---|---|---|
| Paar(e) | PE – Polyethylen (Schaum) | 0,035 Zoll (0,89 mm) | 0,102 Zoll (2,59 mm) | Rot und Grün | Flammhemmend, Schaum mit Hülle |
Äußere Abschirmung
| Abschirmungstyp | Material | Abdeckung |
|---|---|---|
| Band | Bi-Laminat (Alum + Poly) | 100 % |
| Geflecht | Verzinntes Kupfer (TC) | 65 % |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser |
|---|---|---|
| PVC – Polyvinylchlorid | 0,043 Zoll (1,1 mm) | 0,314 Zoll (7,98 mm) |
|
Tabellenhinweise |
Unmantelung AD +/- 0.007 |
|---|---|
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,314 Zoll (7,98 mm) |
Elektrische Kenndaten
Elektrik
| Komponente | Nennwert Leiter DCR | Nennwert Impedanzeigenschaft | Nennwert Ausbreitungsgeschwindigkeit | Max. Bemessungsstrom |
|---|---|---|---|---|
| Paar(e) | 17,6 Ohm/1000 Fuß | 150 Ohm | 78 % | 6 Ampere pro Leiter bei 30 ºC |
|
Nennwert äußere Abschirmung DCR |
6,32 Ohm/1000 Fuß (20,7 Ohm/km) |
|---|
Hohe Frequenz (Nennwert/typisch)
| Komponente |
|---|
| Paar(e) |
Hochfrequenz
| Max. Einfügungsverlust (Dämpfung) |
|---|
| 0,51 dB/100 m |
| 1,57 dB/100 m |
| 4,8 dB/100 m |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMG, PLTC) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 60 °C | -20 °C bis +75 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 3,768 Zoll (95,71 mm) | 3,768 Zoll (95,71 mm) |
|
Maximale Zugspannung |
41 lbs (19 kg) |
|---|---|
|
Gewicht Kabelgebinde |
39 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich, Außenbereich, Sonnenlichtbeständigkeit |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685, FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca |
|
NEC/UL-Compliance |
Artikel 725, Artikel 800, CMG, PLTC |
|
CEC/C(UL)-Compliance |
CMG |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.563 Revisionsdatum: 03.02.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.563 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 3079E B021000 | Lila | Rolle | 1.000 ft | 612825140412 | C |
| 3079E B025000 | Lila | Rolle | 5.000 ft | 612825140443 | C Z |
