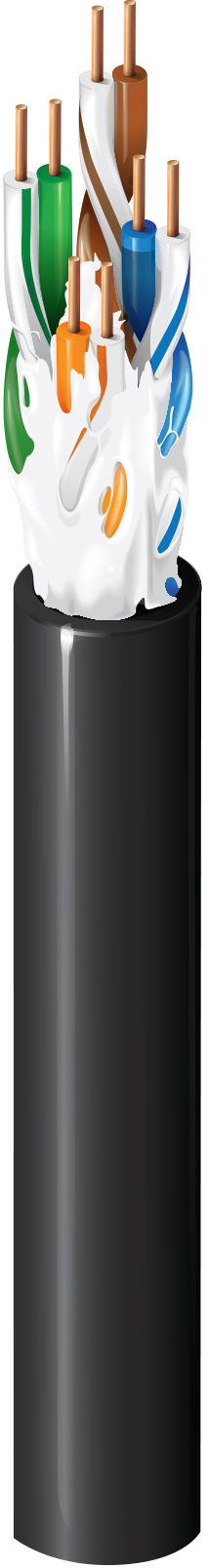

Artikelnummer: 7997A
Category 5e OSP Cable, 4 Pair, U/UTP, Burial, Gel Filled
Kategorie 5e Premise Horizontalkabel (200 MHz), OSP-klassifiziert, 4 Paar, 24 AWG massive blanke Kupferleiter, U/UTP, gelgefüllt, Polyethylen-Ummantelung
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | OSP-Außenbereich, Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|
Konstruktionsmerkmale
Leiter
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 AWG | Massiv | BC – blankes Kupfer | 4 |
Isolierung
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
|
Wasserabweisend |
Gelfüllung |
|---|
Äußere Ummantelung
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PE – Polyethylen | 0,226 Zoll (5,74 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,226 Zoll (5,74 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 93,8 Ohm/km (28,6 Ohm/1000 Fuß) | 160 pF/100 m |
Verzögerung
| Frequenz | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|
| 100 MHz | 45 ns/100 m | 65 % |
Hochfrequenz
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,0 dB/100 m | 65,3 | 62,3 | 63,3 | 60,3 | 63,8 | 60,8 | 20,0 | 100 ± 15 | 100 ± 15 |
| 4 | 4,1 dB/100 m | 56,3 | 53,3 | 52,2 | 49,2 | 51,8 | 48,8 | 23,0 | 100 ± 15 | 100 ± 15 |
| 8 | 5,8 dB/100 m | 51,8 | 48,8 | 46,0 | 43,0 | 45,7 | 42,7 | 24,5 | 100 ± 15 | 100 ± 15 |
| 10 | 6,5 dB/100 m | 50,3 | 47,3 | 43,8 | 40,8 | 43,8 | 40,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 16 | 8,2 dB/100 m | 47,2 | 44,2 | 39,0 | 36,0 | 39,7 | 36,7 | 25,0 | 100 ± 15 | 100 ± 15 |
| 20 | 9,3 dB/100 m | 45,8 | 42,8 | 36,5 | 33,5 | 37,8 | 34,8 | 25,0 | 100 ± 15 | 100 ± 15 |
| 25 | 10,4 dB/100 m | 44,3 | 41,3 | 33,9 | 30,9 | 35,8 | 32,8 | 24,3 | 100 ± 15 | 100 ± 15 |
| 31,25 | 11,7 dB/100 m | 42,9 | 39,9 | 31,2 | 28,2 | 33,9 | 30,9 | 23,6 | 100 ± 15 | 100 ± 15 |
| 62,5 | 17,0 dB/100 m | 38,4 | 35,4 | 21,4 | 18,4 | 27,9 | 24,9 | 21,5 | 100 ± 15 | 100 ± 15 |
| 100 | 22,0 dB/100 m | 35,3 | 32,3 | 13,3 | 10,3 | 23,8 | 20,8 | 20,1 | 100 ± 15 | 100 ± 15 |
| 155 | 28,1 dB/100 m | 32,4 | 29,4 | 4,4 | 1,4 | 20,0 | 17,0 | 18,8 | ||
| 200 | 32,4 dB/100 m | 30,8 | 27,8 | -1,6 | -4,6 | 17,8 | 14,8 | 18,0 |
Speisung
| Nennspannung |
|---|
| 300 V |
Mechanische Kenndaten
Temperatur
| Betrieb | Installation | Lagerung |
|---|---|---|
| -40 °C bis +75 °C | -40 °C bis +60 °C | -40 °C bis +75 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,0 Zoll (25 mm) | 2,25 Zoll (57,2 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
23 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Außenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil, Erdverlegung – nur entwickelt für Erdverlegung |
|---|---|
|
Nachhaltigkeit |
Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar |
|
CPR-Compliance |
CPR Euroklasse: Fca |
|
ICEA-Compliance |
S-116-732, S-56-434, S-99-689, S-100-685 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3 |
|
NEMA-Compliance |
NEMA WC-63.1 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
Einhaltung der europäischen Richtlinien |
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Produkthinweise
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 100 MHz sind nur als technische Information gedacht. Es kann nicht garantiert werden, dass das Kabel die TIA 568.2-Spezifikation für Verzögerungen über 90 m erfüllt. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0. Vollständig feuchtigkeitsdicht. Geeignet für die Erdverlegung oder den Einsatz an nassen Standorten im Freien. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz. Ein zusätzlicher Quetsch- und Aufprallschutz umfasst eine Kabelpanzerung, die Installation in Kabelkanälen oder die Installation mit darüber liegenden Barrieren gemäß Belden Technical Bulletin T/8-6. Belden empfiehlt, beim Übergang innerhalb von Gebäuden mit OSP-Kabeln mit Gelfüllung einen Abgrenzungspunkt am Eingang zu verwenden, da die Kabelkonstruktion Gel enthält, das speziell für feuchte Umgebungen im Außenbereich vorgesehen ist. Die empfohlene Übergangsstelle ist die REVConnect-Kernkupplung, Artikel-Nr. RVACPKUBK-S1. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.680 Revisionsdatum: 31.03.2025 |
|---|
Information
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.680 Revisionsdatum: 31.03.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 7997A 0101000 | Schwarz | Rolle | 1.000 ft | 612825192596 | C |
| 7997A 0101000 | Schwarz | Rolle | 1.000 ft | 612825192596 | C |
