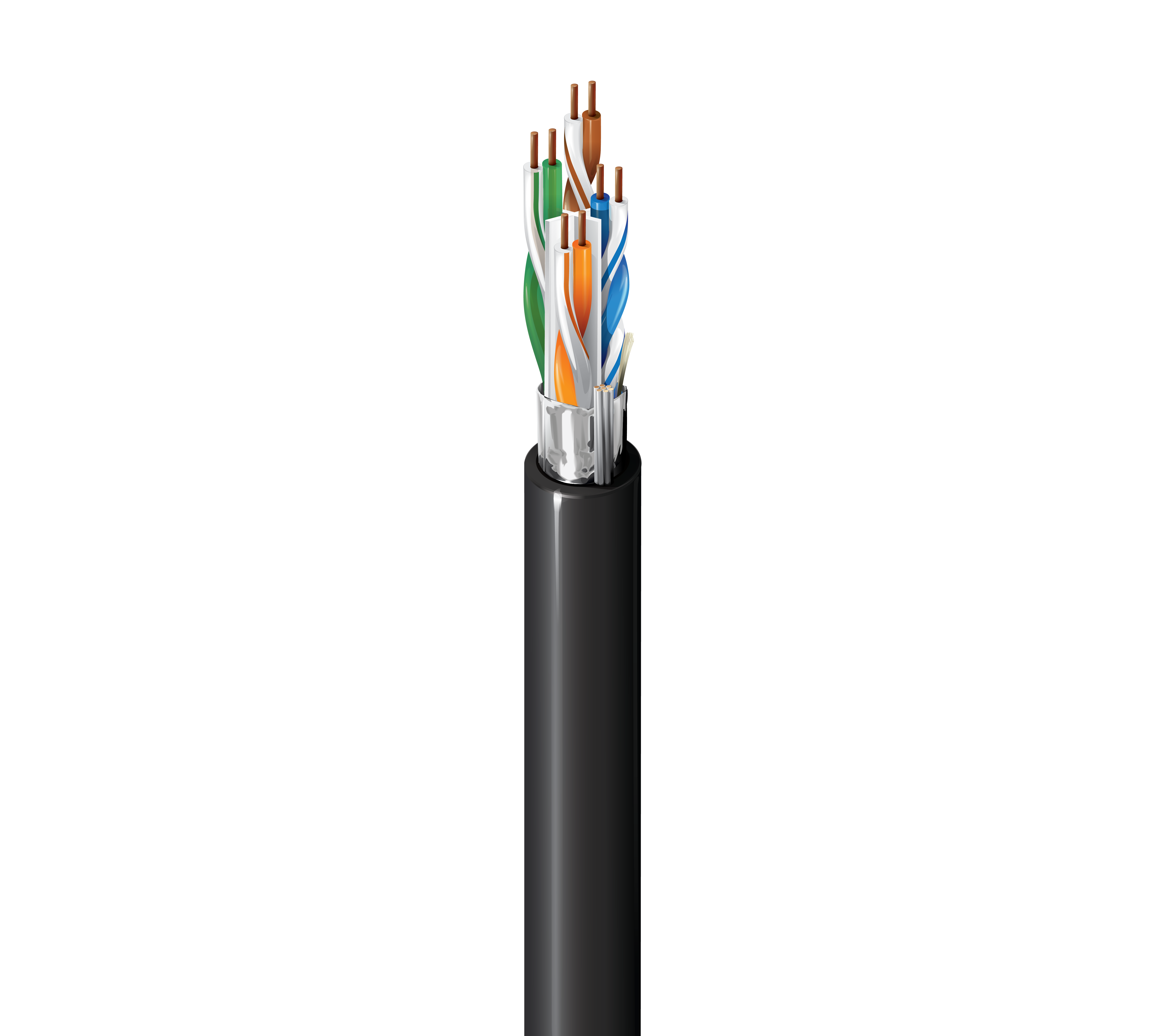

2413FS

Kategorie 6+ verstärktes Kabel, 4 Paar, F/UTP, CMP

…
Kategorie 6+ Verstärktes Horizontalkabel für den Innenbereich (350 MHz), 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, F/UTP – mit Folie geschirmt, Plenum-CMP, Ummantelung aus Flamarrest® PVC-LS
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, Überwachung, PoE++, PoE+, PoE, Störungsreiche Umgebungen

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
FEP – Fluoriertes Ethylenpropylen Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Polyester + Bi-Laminat (Alum + Poly) 100 % 26 AWG (7 x 34) TC (verzinntes Kupfer)
Äußere Ummantelung
Separator Material Material-Handelsbezeichnung Nennwert Durchmesser Ripcord
Zentrales Element (X-Spline® patentiert) PVC – Polyvinylchlorid Flamarrest® 0,255 Zoll (6,48 mm) Nein

Gesamtdurchmesser des Kabels (Nennwert)

0,255 Zoll (6,48 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
93,8 Ohm/km (28,6 Ohm/1000 Fuß) 330 pF/100 m
Verzögerung
Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
100 MHz 537,6 ns/100 m 45 ns/100 m 72 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm] Min. TCL [dB] Min. ELTCTL [dB]
0,772 1,8 dB/100 m 77,0 77,0 75,2 76,2 73,0 70,0 19,4 100 +/- 15 100 ± 15 40,0 37,2
1 2,0 dB/100 m 75,3 75,3 73,3 74,3 70,8 67,8 20,0 100 +/- 15 100 ± 15 40,0 35,0
4 3,7 dB/100 m 66,3 66,3 62,6 63,6 58,8 55,8 23,0 100 +/- 15 100 ± 15 40,0 23,0
8 5,2 dB/100 m 61,8 61,8 56,6 57,6 52,7 49,7 24,5 100 +/- 15 100 ± 15 40,0 16,9
10 5,8 dB/100 m 60,3 60,3 54,5 55,5 50,8 47,8 25,0 100 +/- 15 100 ± 15 40,0 15,0
16 7,4 dB/100 m 57,2 57,2 49,9 50,9 46,7 43,7 25,0 100 +/- 15 100 ± 15 38,0 10,9
20 8,3 dB/100 m 55,8 55,8 47,5 48,5 44,8 41,8 25,0 100 +/- 15 100 ± 15 37,0 9,0
25 9,3 dB/100 m 54,3 54,3 45,1 46,1 42,8 39,8 24,3 100 +/- 15 100 ± 15 36,0 7,0
31,25 10,4 dB/100 m 52,9 52,9 42,5 43,5 40,9 37,9 23,6 100 +/- 15 100 ± 15 35,1 5,1
62,5 15,0 dB/100 m 48,4 48,4 33,4 34,4 34,9 31,9 21,5 100 +/- 15 100 ± 15 32,0
100 19,3 dB/100 m 45,3 45,3 26,0 27,0 30,8 27,8 20,1 100 +/- 15 100 ± 15 30,0
155 24,6 dB/100 m 42,4 42,4 17,9 18,9 27,0 24,0 19,5 100 +/- 22 100 ± 15 28,1
200 28,3 dB/100 m 40,8 40,8 12,5 13,5 24,8 21,8 18,7 100 +/- 22 100 ± 15 27,0
250 32,1 dB/100 m 39,3 39,3 7,2 8,2 22,8 19,8 18,0 100 +/- 32 100 ± 15 26,0
300 35,6 dB/100 m 38,1 36,1 2,5 1,5 21,3 18,3 17,5 100 +/- 32 100 ± 15 25,2
350 38,9 dB/100 m 37,1 35,1 19,9 16,9 17,0 100 +/- 32 100 ± 15 24,6
400 42,0 dB/100 m 36,3 34,3 18,8 15,8 16,6 100 +/- 32 100 ± 15 24,0
450 45,0 dB/100 m 35,5 33,5 17,7 14,7 16,2 100 +/- 32 100 ± 15 23,5
500 47,9 dB/100 m 34,8 32,8 16,8 13,8 15,9 100 +/- 32 23,0
550 50,6 dB/100 m 34,2 32,2 16,0 13,0 15,6 100 +/- 32 22,6
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Lagerung
105 °C -20 °C bis +75 °C -20 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand Mindestinstallation
1,0 Zoll (25 mm) 2,55 Zoll (64,8 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

37 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Plenum, Innenbereich

Nachhaltigkeit

Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

Leistungsprüfung durch Dritte

Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

2412FS

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 300 MHz sind nur zur technischen Information. Die Abschirmung ist aus Gründen der elektrischen Stabilität mit der Innenwand der Ummantelung verbunden. Der Druck enthält absteigende Materialmarkierungen von der max. Aufmachung bis 0.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.87 Revisionsdatum: 25.09.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge
2413FS 0101000 Schwarz Rolle 1.000 ft
2413FS 010A1000 Schwarz Reel-in-Box 1.000 ft
2413FS 010Z1000 Schwarz ReelTuff Box 1.000 ft
2413FS D151000 Blau Rolle 1.000 ft
2413FS D15A1000 Blau Reel-in-Box 1.000 ft
2413FS D15Z1000 Blau ReelTuff Box 1.000 ft
2413FS 0081000 Grau Rolle 1.000 ft
2413FS 0051000 Grün Rolle 1.000 ft
2413FS 0031000 Orange Rolle 1.000 ft
2413FS 0071000 Lila Rolle 1.000 ft
2413FS 0021000 Rot Rolle 1.000 ft
2413FS 0091000 Weiß Rolle 1.000 ft
2413FS 009A1000 Weiß Reel-in-Box 1.000 ft
2413FS 009Z1000 Weiß ReelTuff Box 1.000 ft
2413FS 0041000 Gelb Rolle 1.000 ft
