Artikelnummer: 10GXS32

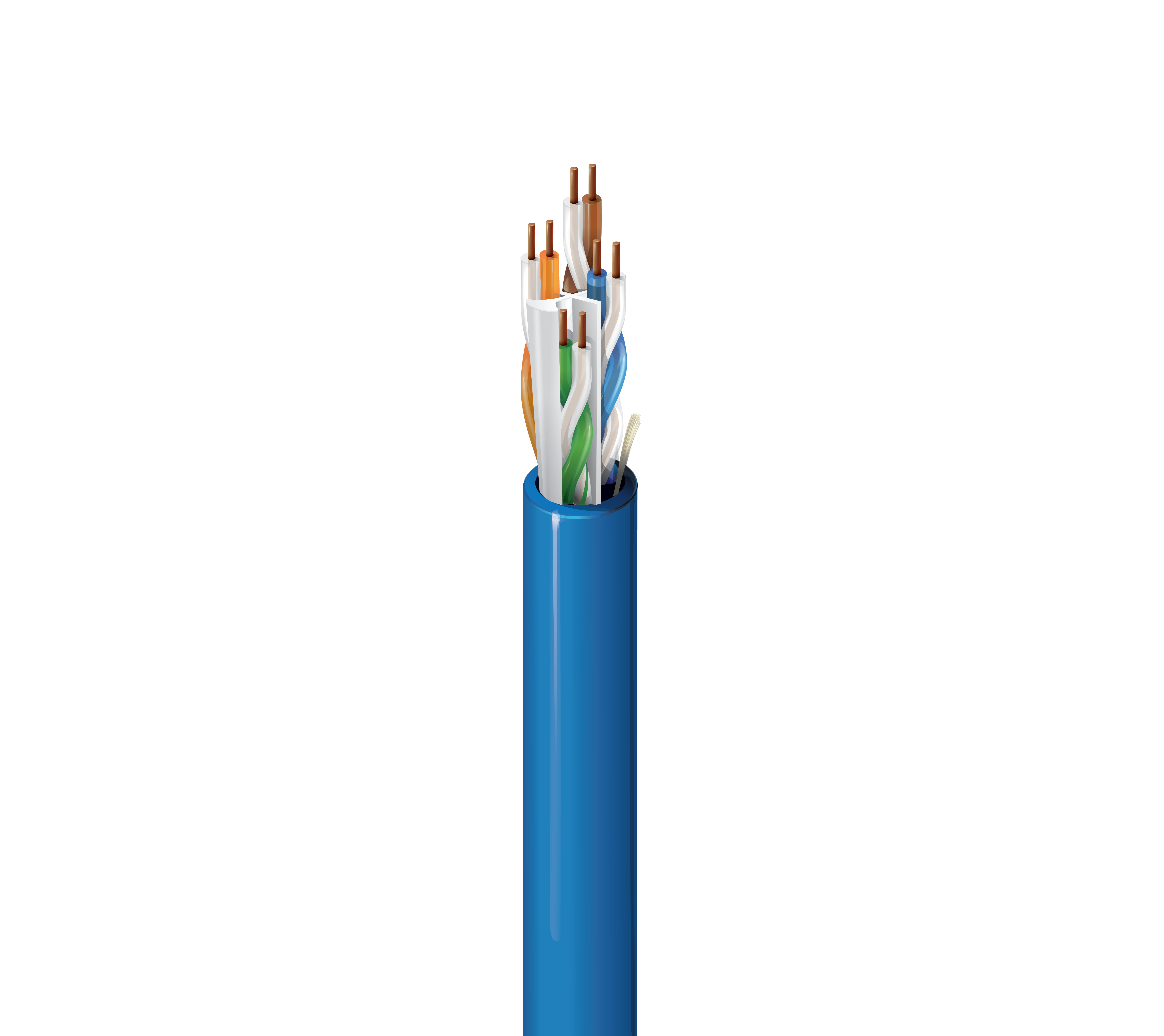

10GXS verstärktes Kabel der Kategorie 6A, 4 Bonded-Pairs, U/UTP, CMR
10GXS verstärktes Premise-Horizontalkabel (625 MHz) der Kategorie 6A, 4 Bonded-Pairs, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Riser CMR, PVC-Ummantelung
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, Störungsreiche Umgebungen, Rechenzentrum EoR und MoR, Netzwerk-Backbone, HDBaseT, HDBaseT 4K UHD |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
Konstruktionsmerkmale
Leiter
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 23 AWG | Massiv | BC – blankes Kupfer | 4 |
Isolierung
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun |
|
Bonded-Pair |
Ja |
|---|
Äußere Ummantelung
| Separator | Material | Nennwert Durchmesser | Ripcord |
|---|---|---|---|
| Zentrales Element (patentiert EquiSpline®), EquiBlock™ Isoliertechnik | PVC – Polyvinylchlorid | 0,278 Zoll (7,06 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,278 Zoll (7,06 mm) |
|---|
Elektrische Kenndaten
Elektrik
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 79 Ohm/km (24 Ohm/1000 Fuß) | 90 pF/100 m |
Verzögerung
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 65 % |
Hochfrequenz
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. PSNEXT [dB] | Min. PSACR [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] | Min. PSANEXT [dB] | Min. PSAACRF [dB] | Min. TCL [dB] | Min. ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,1 dB/100 m | 75,3 | 73,2 | 79,8 | 20,0 | 100 ± 15 | 105 ± 10 | 75,0 | 77,0 | 40,0 | 43,0 |
| 4 | 3,8 dB/100 m | 66,3 | 62,5 | 67,8 | 23,0 | 100 ± 15 | 100 ± 15 | 75,0 | 76,2 | 40,0 | 41,0 |
| 8 | 5,3 dB/100 m | 61,8 | 56,5 | 61,7 | 24,5 | 100 ± 15 | 100 ± 15 | 75,0 | 70,1 | 40,0 | 24,9 |
| 10 | 5,9 dB/100 m | 60,3 | 54,4 | 59,8 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 68,2 | 40,0 | 23,0 |
| 16 | 7,4 dB/100 m | 57,2 | 49,8 | 55,7 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 64,1 | 38,0 | 18,9 |
| 20 | 8,3 dB/100 m | 55,8 | 47,4 | 53,8 | 25,0 | 100 ± 15 | 100 ± 15 | 75,0 | 62,2 | 37,0 | 17,0 |
| 25 | 9,3 dB/100 m | 54,3 | 45,0 | 51,8 | 24,3 | 100 ± 15 | 100 ± 15 | 75,0 | 60,2 | 36,0 | 15,0 |
| 31,25 | 10,4 dB/100 m | 52,9 | 42,5 | 49,9 | 23,6 | 100 ± 15 | 100 ± 10 | 75,0 | 58,3 | 35,1 | 13,1 |
| 62,5 | 14,8 dB/100 m | 48,4 | 33,6 | 43,9 | 21,5 | 100 ± 15 | 100 ± 10 | 73,6 | 52,3 | 32,0 | |
| 100 | 18,9 dB/100 m | 45,3 | 26,4 | 39,8 | 20,1 | 100 ± 15 | 100 ± 10 | 70,5 | 48,2 | 30,0 | |
| 200 | 27,0 dB/100 m | 40,8 | 13,8 | 33,8 | 18,9 | 100 ± 22 | 100 ± 10 | 66,0 | 42,2 | 27,0 | |
| 250 | 30,4 dB/100 m | 39,3 | 9,0 | 31,8 | 17,3 | 100 ± 32 | 100 ± 10 | 64,5 | 40,2 | 26,0 | |
| 300 | 33,5 dB/100 m | 38,1 | 4,6 | 30,3 | 16,8 | 100 ± 32 | 100 ± 10 | 63,3 | 38,7 | 25,2 | |
| 350 | 36,3 dB/100 m | 37,1 | 0,8 | 28,9 | 16,3 | 100 ± 32 | 100 ± 10 | 62,3 | 37,3 | 24,6 | |
| 400 | 39,0 dB/100 m | 36,3 | 27,8 | 15,9 | 100 ± 32 | 100 ± 10 | 61,5 | 36,2 | 24,0 | ||
| 450 | 41,5 dB/100 m | 35,5 | 26,7 | 15,5 | 100 ± 32 | 100 ± 10 | 60,7 | 35,1 | 23,5 | ||
| 500 | 43,9 dB/100 m | 34,8 | 25,8 | 15,2 | 100 ± 32 | 100 ± 10 | 60,0 | 34,2 | 23,0 | ||
| 550 | 46,2 dB/100 m | 33,2 | 25,0 | 14,9 | 100 ± 32 | 100 ± 10 | 59,4 | 33,4 | |||
| 600 | 48,4 dB/100 m | 32,6 | 24,2 | 14,7 | 100 ± 32 | 100 ± 10 | 58,8 | 32,6 | |||
| 625 | 49,5 dB/100 m | 32,4 | 23,9 | 14,5 | 100 ± 32 | 100 ± 10 | 58,6 | 32,3 | |||
| 750 | 54,7 dB/100 m | 32,2 | 22,3 | 14,0 | 100 ± 32 | 100 ± 10 | 57,4 | 30,7 | |||
| 860 | 58,9 dB/100 m | 31,3 | 21,1 | 13,6 | 100 ± 32 | 100 ± 10 | 56,5 | 29,5 |
Speisung
| UL-Nennspannung |
|---|
| 300 V (CMR), 300 V (CL3R) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 90 °C | -20 °C bis +75 °C | 0 °C bis +50 °C | -20 °C bis +75 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,1 Zoll (28 mm) | 2,5 Zoll (64 mm) |
|
Maximale Zugspannung |
40 lbs (18 kg) |
|---|---|
|
Gewicht Kabelgebinde |
33 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Riser, Innenbereich |
|---|---|
|
Nachhaltigkeit |
Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar |
|
Entflammbarkeit/Brandverhalten |
UL 1666 Riser, FT4, IEC 60332-1-2 |
|
CPR-Compliance |
CPR Euroklasse: Eca; CPR UKCA Klasse: Eca |
|
NEC/UL-Compliance |
Artikel 800, CMR, CMR-LP (0.6A), CL3R-LP (0.6A) |
|
CEC/C(UL)-Compliance |
CMR |
|
ICEA-Compliance |
S-116-732 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
NEMA-Compliance |
ANSI/NEMA WC-66 |
|
Datenkategorie |
Kategorie 6A |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6A |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-5 |
|
CENELEC-Compliance |
Trennklasse gemäß EN50174-2 = a |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Compliance mit Vorschriften im Vereinigten Königreich |
UKCA-Kennzeichnung |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum-Nummer |
10GXS13 (Non-Bonded)/10GXS33 |
Produkthinweise
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Werte über 625 MHz sind nur für technische Informationen gedacht. Der Druck enthält absteigende Markierungen in Fuß-/Meter von der max. Aufmachung bis 0. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.418 Revisionsdatum: 29.04.2024 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.418 Revisionsdatum: 29.04.2024 |
|---|
Artikelnummer
| Artikelnr. | Farbe | UPC |
|---|---|---|
| 10GXS32 0101000 | Schwarz | 612825101949 |
| 10GXS32010A1000 | Schwarz | 612825102038 |
| 10GXS32 0061000 | Blau | 612825101901 |
| 10GXS32006A1000 | Blau | 612825101994 |
