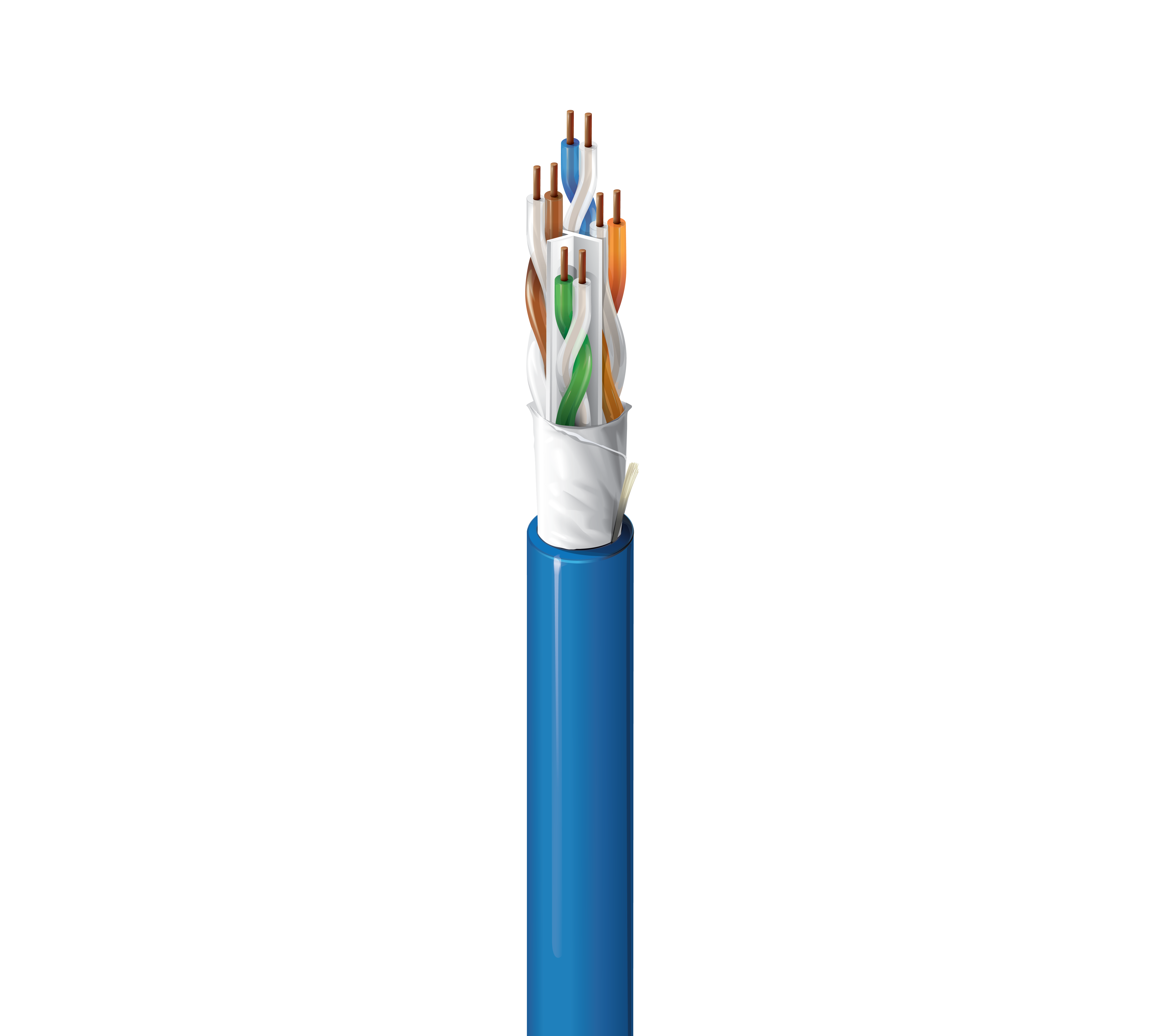

10GXW13

10GXW (0,250") Kategorie 6A Kabel, 4 Paar, U/UTP, CMP

…
10GXW (Durchmesser 0,250") Kategorie 6A Premise Horizontalkabel (500 MHz), 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Plenum-CMP, Ummantelung aus Flamarrest® PVC-LS

Verfügbare Regionen: Global
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet 10GBASE-T, Wi-Fi 6, Wi-Fi 5, In-Building Wireless, Kleinzellen in Gebäuden, Mobile RAN, PoE++, PoE+, PoE, HDBaseT

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
FEP – Fluoriertes Ethylenpropylen Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun
Äußere Ummantelung
Separator Material Material-Handelsbezeichnung Nennwert Durchmesser Ripcord
Zentrales Element (patentiert X-Spline®), EquiBlock™ Isoliertechnik PVC – Polyvinylchlorid Flamarrest® 0,250 Zoll (6,35 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,250 Zoll (6,35 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 45 pF/100 m
Verzögerung
Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
537,6 ns/100 m 45 ns/100 m 69 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2,1 74,3 72,3 72,2 70,2 67,8 64,8 20,0 100 ± 15 105 ± 10 67,0 67,0 40,0 35,0
4 3,8 65,3 63,3 61,5 59,5 55,8 52,8 23,0 100 ± 15 105 ± 10 67,0 66,2 40,0 23,0
8 5,3 60,8 58,8 55,4 53,4 49,7 46,7 24,5 100 ± 15 105 ± 10 67,0 60,1 40,0 16,9
10 5,9 59,3 57,3 53,4 51,4 47,8 44,8 25,0 100 ± 15 105 ± 10 67,0 58,2 40,0 15,0
16 7,5 56,2 54,2 48,8 46,8 43,7 40,7 25,0 100 ± 15 105 ± 10 67,0 54,1 38,0 10,9
20 8,4 54,8 52,8 46,4 44,4 41,8 38,8 25,0 100 ± 15 105 ± 10 67,0 52,2 37,0 9,0
25 9,4 53,3 51,3 44,0 42,0 39,8 36,8 24,3 100 ± 15 105 ± 10 67,0 50,2 36,0 7,0
31,25 10,5 51,9 49,9 41,4 39,4 37,9 34,9 23,6 100 ± 15 105 ± 10 67,0 48,3 35,1 5,1
62,5 15,0 47,4 45,4 32,4 30,4 31,9 28,9 21,5 100 ± 15 105 ± 10 65,6 42,3 32,0
100 19,1 44,3 42,3 25,2 23,2 27,8 24,8 20,1 100 ± 15 105 ± 10 62,5 38,2 30,0
200 27,6 39,8 37,8 12,2 10,2 21,8 18,8 18,0 100 ± 22 100 ± 10 58,0 32,2 27,0
250 31,1 38,3 36,3 7,3 5,3 19,8 16,8 17,3 100 ± 32 100 ± 10 56,5 30,2 26,0
300 34,3 37,1 35,1 2,9 0,9 18,3 15,3 16,8 100 ± 32 100 ± 10 55,3 28,7 25,2
350 37,2 36,1 34,1 16,9 13,9 16,3 100 ± 32 100 ± 10 54,3 27,3 24,6
400 40,1 35,3 33,3 15,8 12,8 15,9 100 ± 32 100 ± 10 53,5 26,2 24,0
450 42,7 34,5 32,5 14,7 11,7 15,5 100 ± 32 100 ± 10 52,7 25,1 23,5
500 45,3 33,8 31,8 13,8 10,8 15,2 100 ± 32 100 ± 10 52,0 24,2 23,0
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Installation Lagerung
105 °C -20 °C bis +75 °C 0 °C bis +50 °C -20 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand
1 Zoll (25 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

34 lbs/1000 ft (51 kg/km)

Standards und Compliance

Umweltverträglichkeit

Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262, UL 910 (Plenum), FT6

NEC/UL-Compliance

Artikel 800, CMP, CMP-LP (0.5A), CL3P-LP (0.5A)

CEC/C(UL)-Compliance

CMP

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.273 Revisionsdatum: 20.02.2025
