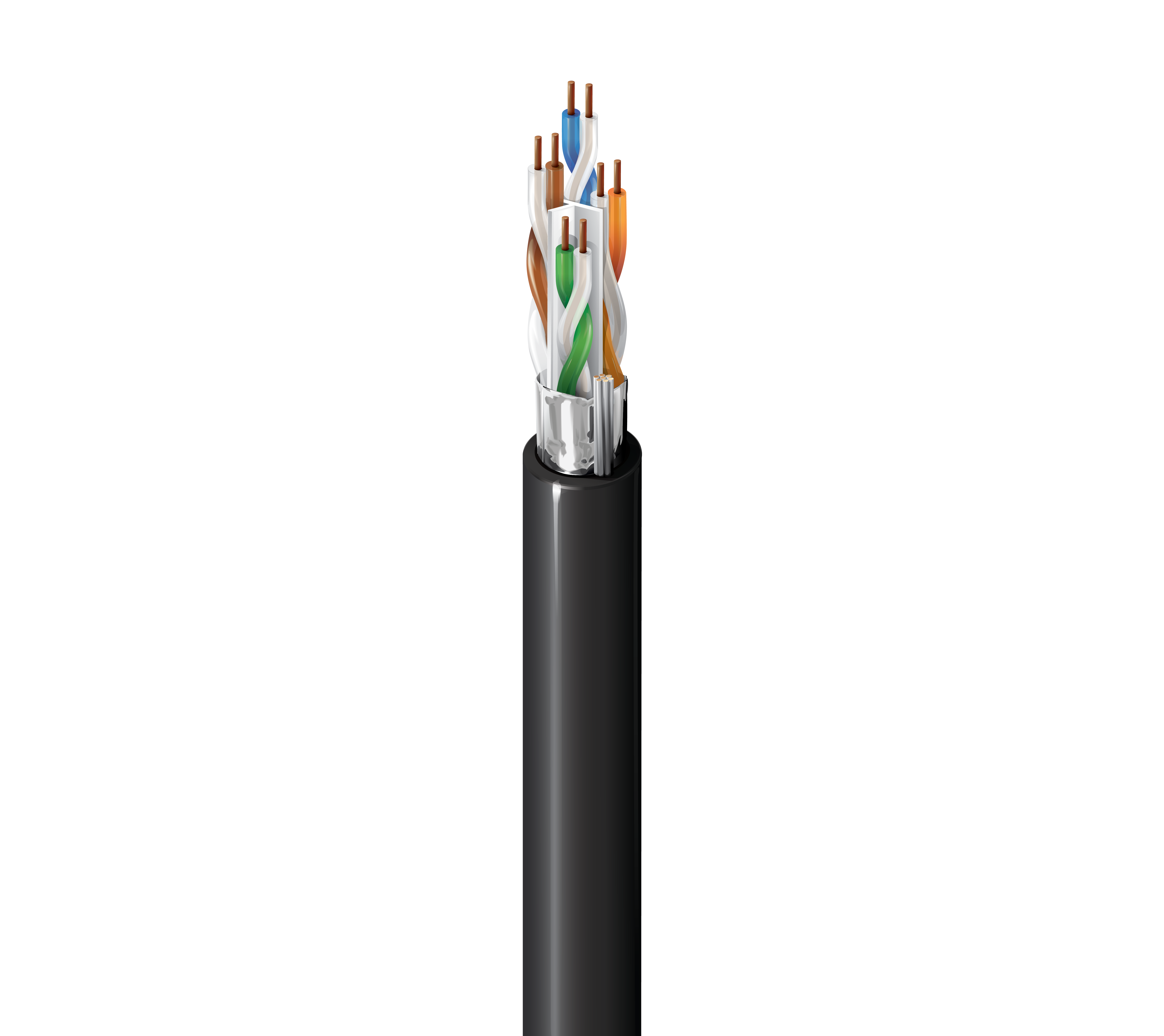

10GXW52

10GXW (0,265") Kategorie 6A Kabel, 4 Paar, F/UTP, CMR

…
10GXW Verstärktes Premise Horizontalkabel (500 MHz) der 6A, 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, F/UTP – mit Folie geschirmt, Riser CMR, PVC-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, Überwachung, HDBaseT, PoE++, PoE+, PoE, Störungsreiche Umgebungen

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
PO – Polyolefin Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,265 Zoll (6,73 mm)
Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 45 pF/100 m
Verzögerung
Max. Verzögerung Nennwert Ausbreitungsgeschwindigkeit
537,6 ns/100 m 70 %
Speisung
UL-Nennspannung
300 V (CMR), 300 V (CL3R)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Lagerung
90 °C -20 °C bis +75 °C -20 °C bis +75 °C
Biegeradius
Mindestinstallation
2,65 Zoll (67,3 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

37 lbs./1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Riser, Innenbereich

Entflammbarkeit/Brandverhalten

UL 1666 Riser, FT4

CEC/C(UL)-Compliance

CMR

ICEA-Compliance

S-116-732

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.10 Revisionsdatum: 29.04.2024
