Artikelnummer: 2147A

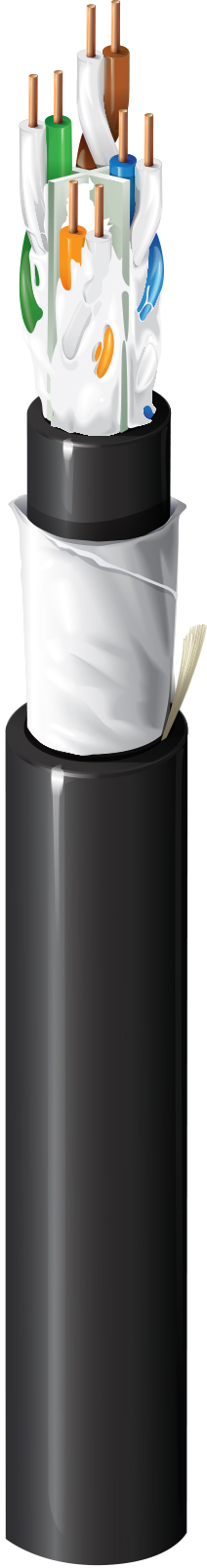

Kategorie 6A Kabel für Innen-/Außenbereich, 4 Paar, U/UTP, OSP/CM-LS, LSZH (raucharm und halogenfrei)

Kategorie 6A Premise Horizontalkabel (500 MHz), Innenbereich/Außenbereich OSP/CM-LS, 4 Paar, Leiter aus massivem, blankem Kupfer, 23 AWG, U/UTP, Innere Ummantelung aus Haloarrest® LSZH (raucharm und halogenfrei), Gelfüllung, Äußere Ummantelung aus UV-beständigem, schwer entflammbarem Haloarrest® LSZH (raucharm und halogenfrei)

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
2147 A
  • 2147 A
1 von 1
  • Technische Daten
  • Artikelnummern
  • Ressourcen

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

OSP-Außenbereich, Innenbereich/Außenbereich, Horizontalkabel für den Innenbereich, Ethernet bis zu 10GBASE-T, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, HDBaseT

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Größe Verseilung Material Anzahl der Paare
23 AWG Massiv BC – blankes Kupfer 4

Isolierung

Material Farbcodierung
PO – Polyolefin Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun

Innere Ummantelung

Material Nennwert Durchmesser Ripcord Farbe
LSZH – Raucharm und halogenfrei (flammhemmend) 0,270 Zoll (6,86 mm) Ja Schwarz

Wasserabweisend

Gelfüllung

Äußere Ummantelung

Separator Material Material-Handelsbezeichnung Nennwert Durchmesser Ripcord
Zentrales Element (patentiert X-Spline®), EquiBlock™ Isoliertechnik LSZH – Raucharm und halogenfrei (flammhemmend) Haloarrest® 0,370 Zoll (9,40 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,370 Zoll (9,40 mm)

Elektrik

Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 45 pF/100 m

Verzögerung

Frequenz Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
100 MHz 537,6 ns/100 m 45 ns/100 m 64 %

Hochfrequenz

Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2,1 dB/100 m 74,3 72,3 72,2 70,2 67,8 64,8 20,0 100 +/- 5 115 +/- 15 67,0 67,0 40,0 35,0
4 3,8 dB/100 m 65,3 63,3 61,5 59,5 55,8 52,8 23,0 100 +/- 5 100 +/- 7 67,0 66,2 40,0 23,0
8 5,3 dB/100 m 60,8 58,8 55,4 53,4 49,7 46,7 24,5 100+/- 22 100 +/- 7 67,0 60,1 40,0 16,9
10 5,9 dB/100 m 59,3 57,3 53,4 51,4 47,8 44,8 25,0 100+/- 22 100 +/- 7 67,0 58,2 40,0 15,0
16 7,5 dB/100 m 56,2 54,2 48,8 46,8 43,7 40,7 25,0 100+/- 22 100 +/- 7 67,0 54,1 38,0 10,9
20 8,4 dB/100 m 54,8 52,8 46,4 44,4 41,8 38,8 25,0 100+/- 22 100 +/- 7 67,0 52,2 37,0 9,0
25 9,4 dB/100 m 53,3 51,3 44,0 42,0 39,8 36,8 24,3 100+/- 22 100 +/- 7 67,0 50,2 36,0 7,0
31,25 10,5 dB/100 m 51,9 49,9 41,4 39,4 37,9 34,9 23,6 100+/- 22 100 +/- 7 67,0 48,3 35,1 5,1
62,5 15,0 dB/100 m 47,4 45,4 32,4 30,4 31,9 28,9 21,5 100+/- 22 100 +/- 7 65,6 42,3 32,0
100 19,1 dB/100 m 44,3 42,3 25,2 23,2 27,8 24,8 20,1 100+/- 22 100 +/- 7 62,5 38,2 30,0
200 27,6 dB/100 m 39,8 37,8 12,2 10,2 21,8 18,8 18,0 100+/- 22 100 +/- 7 58,0 32,2 27,0
250 31,1 dB/100 m 38,3 36,3 7,3 5,3 19,8 16,8 17,3 100 +/- 32 100 +/- 7 56,5 30,2 26,0
300 34,3 dB/100 m 37,1 35,1 2,9 0,9 18,3 15,3 16,8 100 +/- 32 100 +/- 7 55,3 28,7 25,2
350 37,2 dB/100 m 36,1 34,1 16,9 13,9 16,3 100 +/- 32 100 +/- 7 54,3 27,3 24,6
400 40,1 dB/100 m 35,3 33,3 15,8 12,8 15,9 100 +/- 32 100 +/- 7 53,5 26,2 24,0
450 42,7 dB/100 m 34,5 32,5 14,7 11,7 15,5 100 +/- 32 100 +/- 7 52,7 25,1 23,5
500 45,3 dB/100 m 33,8 31,8 13,8 10,8 15,2 100 +/- 32 100 +/- 7 52,0 24,2 23,0

Speisung

UL-Nennspannung
300 V (CM-LS)

Temperatur

UL-Temperatur Betrieb Installation Lagerung
75 °C -40 °C bis +75 °C -20 °C bis +75 °C -40 °C bis +75 °C

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
3,0 Zoll (76 mm) 3,75 Zoll (95,3 mm)

Maximale Zugspannung

25 lbs (11 kg)

Gewicht Kabelgebinde

67 lbs/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Freileitungen – bei Unterstützung durch Längstragseil, Erdverlegung – nur für Erdverlegung

Entflammbarkeit/Brandverhalten

UL 1685 (UL begrenzte Rauchentwicklung)

NEC/UL-Compliance

Artikel 800, CM-LS

CEC/C(UL)-Compliance

CM-LS

ICEA-Compliance

S-116-732, S-56-434, S-99-689, S-100-685

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6A

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

CENELEC-Compliance

Trennklasse gemäß EN50174-2 = a

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0. Vollständig feuchtigkeitsdicht. Geeignet für die Erdverlegung oder den Einsatz in Gebäuden an nassen Standorten. Nicht empfohlen für Anwendungen mit direkter Erdverlegung ohne zusätzlichen Quetsch- und Aufprallschutz.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.428 Revisionsdatum: 17.03.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.428 Revisionsdatum: 17.03.2025

Artikelnummer

Artikelnr. Farbe UPC
2147A 0101000 Schwarz 612825379485
