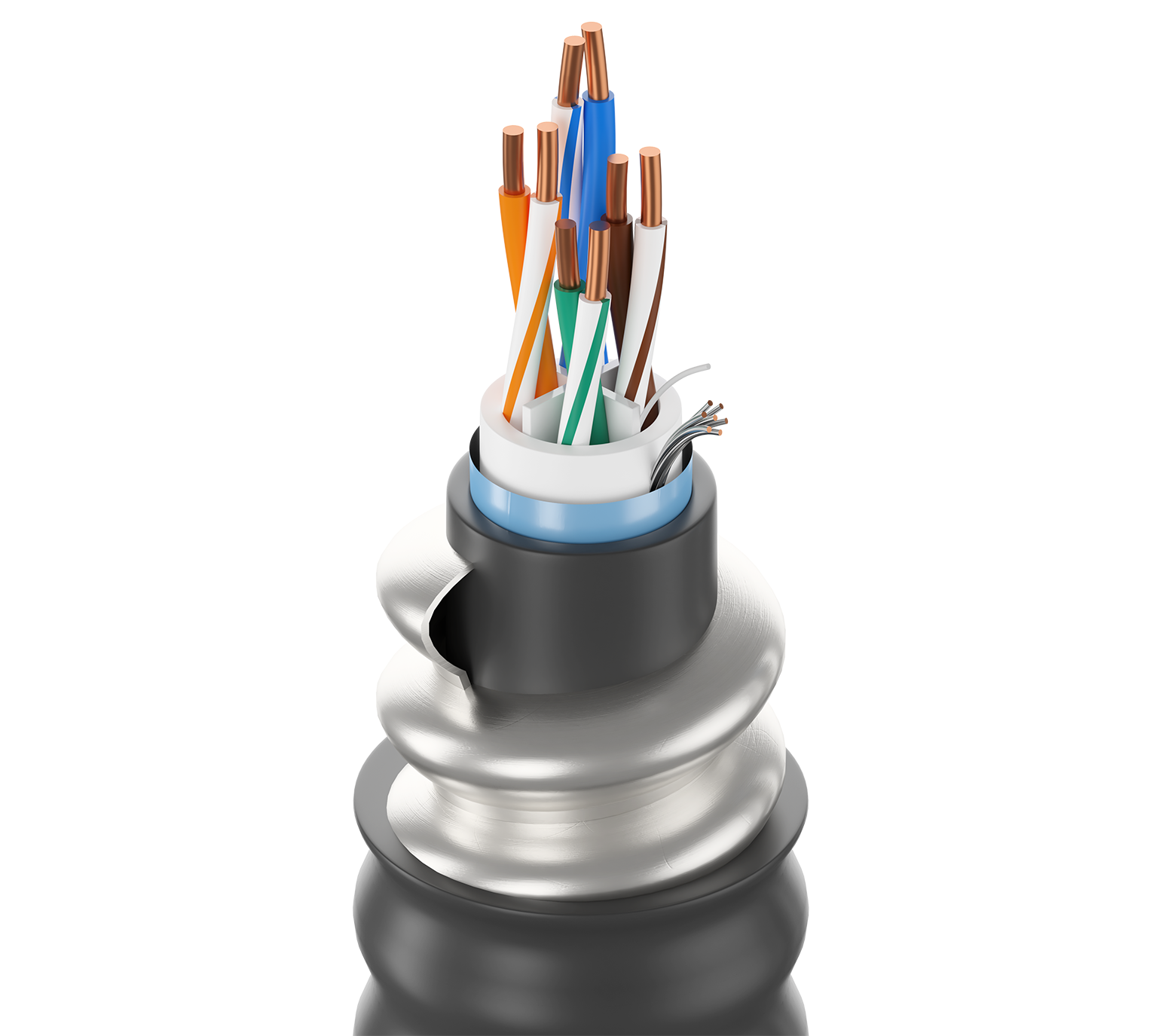

127953 A

DataTuff® Cat 6, (4 pr) 23 AWG, massives BC (blankes Kupfer), PP/PVC/Aluminumpanzerung/PVC, EtherNet/IP, Folienschirm, CMG CM, 600 V AWM

…
Vier gebündelte Paare massiver blanker Kupferleiter der Kategorie 6 (24 AWG), Polypropylen-Isolierung, FRPE-Keilprofil-Mittelteil, innere PVC-Ummantelung, durchgehende Beldfoil® Abschirmung (100 % Abdeckung), Öl- und UV-beständige PVC-Außenummantelung in Industriequalität, CMG CM
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Gepanzerte Ethernet-Anwendungen, In Kabeltrasse, im Schrank mit Hochspannungsgeräten, wie z. B. Motorsteuerungszentralen, Bergbau, Outdoor, raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw. Exposition gegenüber Nagetieren, Zerquetschen, oder mit Gewalt zerschneiden,

Konstruktionsmerkmale
Leiter
Komponente Größe Verseilung Material Anzahl der Elemente
Paar(e) 23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
PO – Polyolefin Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Bonded-Pair

Ja

Innere Ummantelung
Material Nennwert Durchmesser Ripcord
PVC – Polyvinylchlorid 0,254 Zoll (6,45 mm) Ja
Äußere Abschirmung
Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 24 AWG (7 x 32) TC (verzinntes Kupfer)
Panzerung
Panzertyp und Material Panzerdicke Durchmesser über Panzerung
AIA – Aluminium-Verriegelungspanzer 0,025 Zoll (0,64 mm) 0,595 Zoll (15,1 mm)
Äußere Ummantelung
Separator Material Nennwert Durchmesser
Polyester-Band PVC – Polyvinylchlorid 0,695 Zoll (17,7 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,695 Zoll (17,7 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 330 pF/ft
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm]
1 2,0 dB/100 m 74,3 72,3 72,3 70,3 67,8 64,8 21 100 ± 15 100 ± 15
4 3,8 dB/100 m 65,3 63,3 61,5 59,5 55,8 52,7 24 100 ± 15 100 ± 15
8 5,3 dB/100 m 60,8 58,8 55,4 53,4 49,7 46,7 25,5 100 ± 15 100 ± 15
10 6 dB/100 m 59,3 57,3 53,3 51,3 47,8 44,8 26 100 ± 15 100 ± 15
16 7,6 dB/100 m 56,2 54,3 48,7 46,7 43,7 40,7 26 100 ± 15 100 ± 15
20 8,5 dB/100 m 54,8 52,8 46,3 44,3 41,8 38,8 26 100 ± 15 100 ± 15
25 9,5 dB/100 m 53,3 51,3 43,8 41,8 39,8 36,8 25,3 100 ± 15 100 ± 15
31,25 10,7 dB/100 m 51,9 49,9 41,2 39,2 37,9 34,9 24,6 100 ± 15 100 ± 15
62,5 15,4 dB/100 m 47,4 45,4 32 30 31,9 28,9 22,5 100 ± 15 100 ± 15
100 19,8 dB/100 m 44,3 42,3 24,5 22,5 27,8 24,8 21,1 100 ± 15
155 25,2 dB/100 m 41,5 39,5 16,3 14,3 23,9 20,9 19,8 100 ± 22
200 29,0 dB/100 m 39,8 37,8 10,8 8,8 21,8 18,8 19 100 ± 22
250 32,8 dB/100 m 38,3 36,3 5,5 3,5 19,8 16,8 18,3 100 ± 32
Speisung
UL-Nennspannung
300 V (CMR), 300 V (CMX)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Lagerung
75 °C -40 °C bis +75 °C -40 °C bis +85 °C
Biegeradius
Mindestspannung im Ruhezustand
2,10 Zoll (53,3 mm)

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

164 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Beständigkeit gegen Sonneneinstrahlung

Entflammbarkeit/Brandverhalten

UL 1685

NEC/UL-Compliance

CM

CEC/C(UL)-Compliance

CMG, HL, CSA CMG, HL, -40C

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801 Cat 6

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.128 Revisionsdatum: 12.12.2023
