Artikelnummer: SPE403

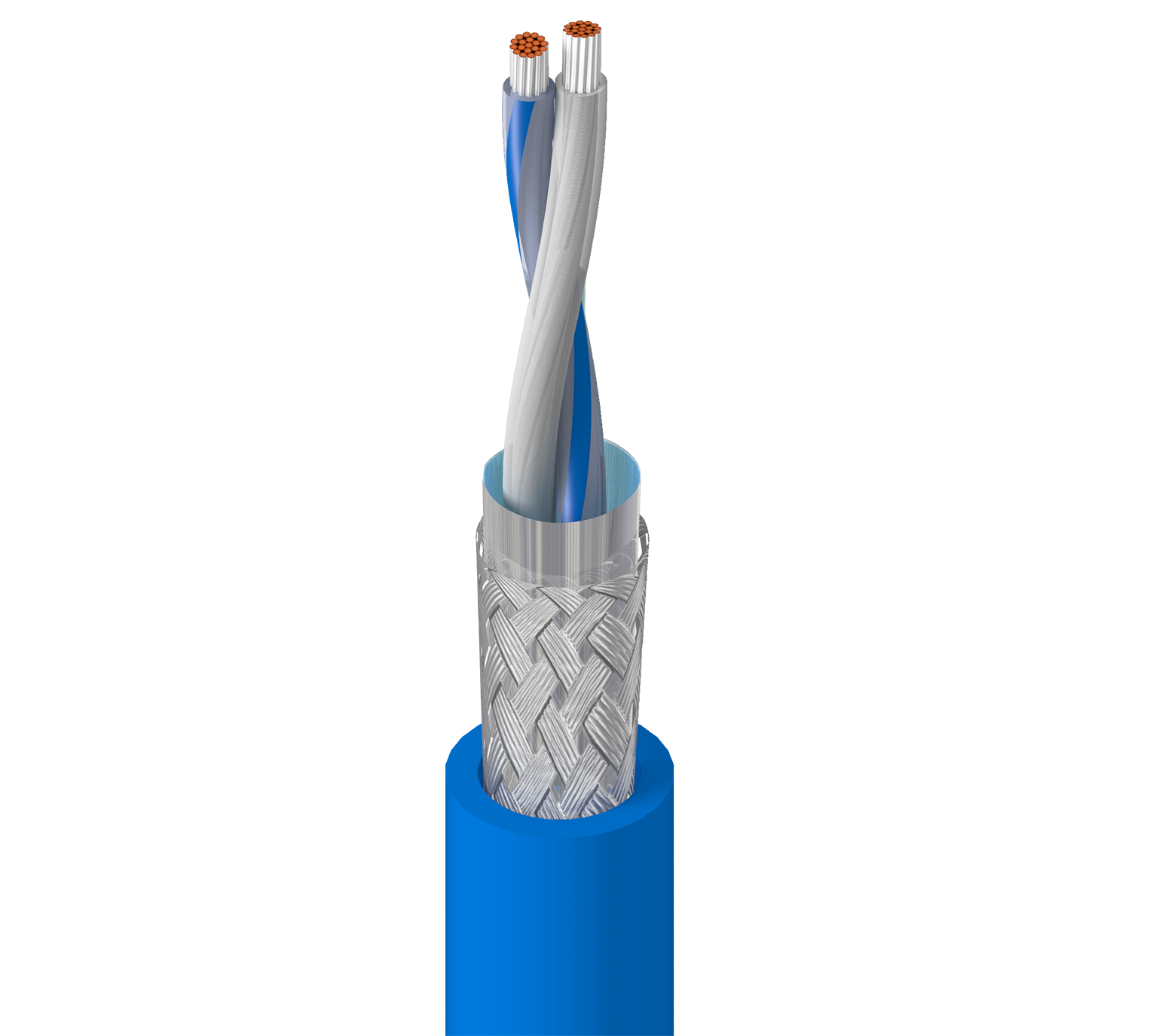

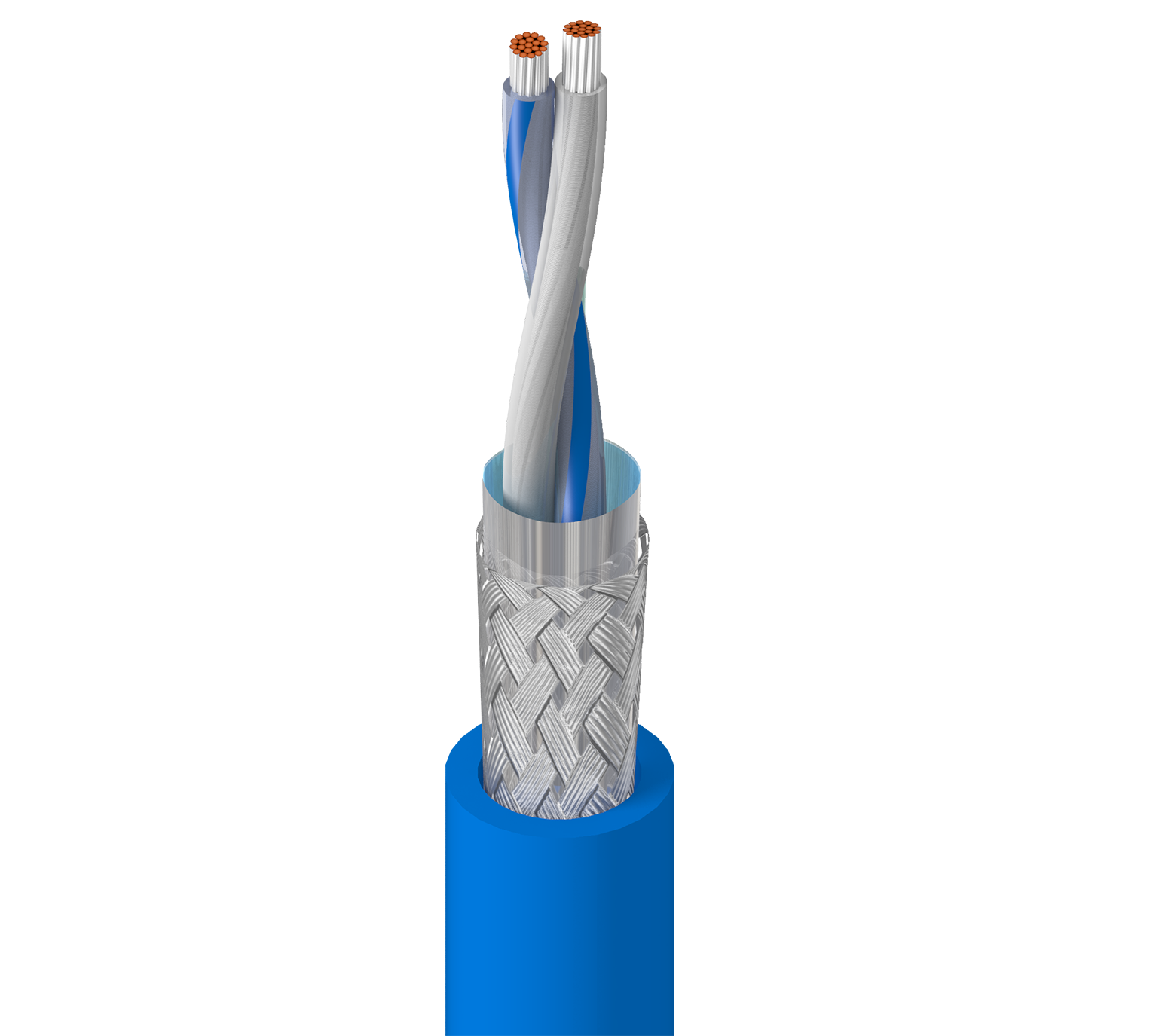

DataTuff Ind SPE 40m 1Gbps 100 Ohm 24AWG SFTP LSPUR

DataTuff Industrial Single Pair Ethernet, 40 m, 1 Gbit/s, 100 Ohm, 24 AWG (verseilt), verzinntes Kupfer, PE-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (80 %) Abschirmung, LSPUR Äußere Ummantelung

  • Verfügbarkeit:
    Amerika
  • Status:
    Aktiv
SPE403
  • SPE403
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

Laute Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw.

Leiter

Größe Verseilung Material Anzahl der Paare
24 AWG Verseilt TC – Verzinntes Kupfer 1

Isolierung

Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen 0,075 Zoll (1,9 mm) Natürlich und Natürlich/Blau

Äußere Abschirmung

Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Geflecht Verzinntes Kupfer (TC) 80 %

Äußere Ummantelung

Material Nennwert Durchmesser
PUR – Polyurethan 0,217 Zoll (5,51 mm)

Elektrik

Max. Leiter DCR Max. kapazitive Unsymmetrie
94,2 Ohm/km 1,600 pF/km

Verzögerung

Frequenz Max. Verzögerung Max. Verzögerungsversatz
100 MHz 538 ns/100 m 25 ns/100 m

Hochfrequenz

Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. RL (Rückflussdämpfung) [dB] Min. TCL [dB] Min. ELTCTL [dB] Max. Oberflächentransferimpedanz [mOhm/m] Min. Koppeldämpfung [dB]
1 3,1 dB/100 m 20 40 40 50
4 5,6 dB/100 m 23 40 28 76
8 7,8 dB/100 m 24,5 36,5 21,9 93
10 8,7 dB/100 m 25 35,0 20,0 100
16 11 dB/100 m 25 31,9 15,9 135
20 12,3 dB/100 m 25 30,5 14 155
25 13,8 dB/100 m 24,2 29 12 178
30 15,1 dB/100 m 23,5 27,8 10,5 200 84
60 21,4 dB/100 m 20,9 23,3 5 85
100 27,8 dB/100 m 19 20 5 85
200 39,7 dB/100 m 16,4 15,5 5 79
250 44,6 dB/100 m 15,6 14 5 77
300 49,0 dB/100 m 14,9 12,8 5 75
350 53,2 dB/100 m 14,3 11,8 5 74
400 57,0 dB/100 m 13,8 11 5 73
450 60,7 dB/100 m 13,4 10,2 5 72
500 64,1 dB/100 m 13 9,5 5 71
550 67,5 dB/100 m 12,6 8,9 5 70
600 70,7 dB/100 m 12,3 8,3 5 69

Speisung

UL-Nennspannung Nennspannung
300 V (UL AWM 20549) 300 V (IEC 61156-12)

Temperatur

UL-Temperatur Betrieb
80 °C -40 °C bis +80 °C

Biegeradius

Mindestinstallation
2,2 Zoll (56 mm)

Gewicht Kabelgebinde

11,5 lbs/1000ft

Umweltverträglichkeit

Innen-, Außenbereich, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

FT2, IEC 60332-1-2

AWM-Compliance

AWM 20549, AWM I A/B

IEEE-Compliance

IEEE 802.3bp

ISO/IEC-Compliance

IEC 61156-12

Europäische Halogenfreie Standards

IEC 60754-2 – Halogensäure-Gasmenge – max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – min. pH = 4.3

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.37 Revisionsdatum: 29.04.2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.37 Revisionsdatum: 29.04.2024

Artikelnummer

Artikelnr. Farbe Wicklung Länge
SPE403 0065000
SPE403 0105000
SPE403 0101000 Schwarz Rolle 1.000 ft
SPE403 0061000 Blau, hell Rolle 1.000 ft
SPE403 1NH1000 Blaugrün Rolle 1.000 ft
