SPE406

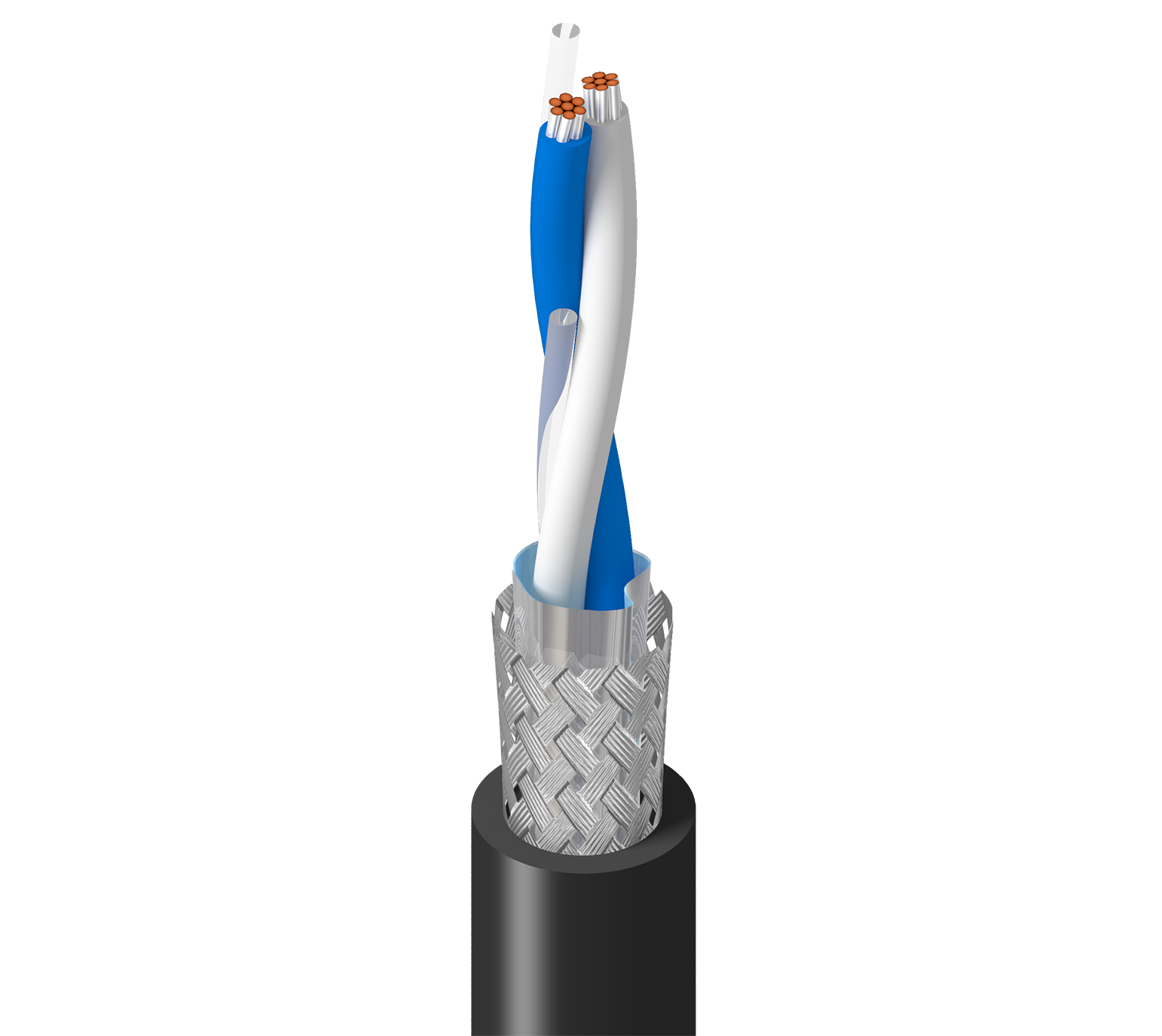

DataTuff Ind SPE 40m 1Gbps 100 Ohm 22AWG SFTP PVC

…
DataTuff Industrial Single Pair Ethernet, 40 m, 1 Gbit/s, 100 Ohm, 22 AWG (verseilt), verzinntes Kupfer, Schaum PE-Isolierung, Overall Beldfoil® + Geflecht aus verzinntem Kupfer (80 %) Abschirmung, äußere Ummantelung aus PVC
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Laute Umgebung, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw.

Konstruktionsmerkmale
Leiter
Größe Verseilung Material Anzahl der Paare
22 AWG Verseilt TC – Verzinntes Kupfer 1
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
PE – Polyethylen (Schaum) 0,069 Zoll (1,8 mm) Weiß und Blau
Äußere Abschirmung
Abschirmungstyp Material Abdeckung
Band Bi-Laminat (Alum + Poly) 100 %
Geflecht Verzinntes Kupfer (TC) 80 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,201 Zoll (5,11 mm)
Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
59,4 Ohm/km 1,600 pF/km
Verzögerung
Frequenz Max. Verzögerung Max. Verzögerungsversatz
100 MHz 538 ns/100 m 25 ns/100 m
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. RL (Rückflussdämpfung) [dB] Min. TCL [dB] Min. ELTCTL [dB] Max. Oberflächentransferimpedanz [mOhm/m] Min. Koppeldämpfung [dB]
1 3,1 dB/100 m 20 40 40 50
4 5,6 dB/100 m 23 40 28 76
8 7,8 dB/100 m 24,5 36,5 21,9 93
10 8,7 dB/100 m 25 35,0 20,0 100
16 11 dB/100 m 25 31,9 15,9 135
20 12,3 dB/100 m 25 30,5 14 155
25 13,8 dB/100 m 24,2 29 12 178
30 15,1 dB/100 m 23,5 27,8 10,5 200 85
60 21,4 dB/100 m 20,9 23,3 5 85
100 27,8 dB/100 m 19 20 5 85
200 39,7 dB/100 m 16,4 15,5 5 79
250 44,6 dB/100 m 15,6 14 5 77
300 49,0 dB/100 m 14,9 12,8 5 75
350 53,2 dB/100 m 14,3 11,8 5 74
400 57,0 dB/100 m 13,8 11 5 73
450 60,7 dB/100 m 13,4 10,2 5 72
500 64,1 dB/100 m 13,0 9,5 5 71
550 67,5 dB/100 m 12,6 8,9 5 70
600 70,7 dB/100 m 12,3 8,3 5 69
Speisung
UL-Nennspannung Nennspannung
300 V (UL AWM 2095) 300 V (IEC 61156-12)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb
80 °C -20 °C bis +80 °C
Biegeradius
Mindestinstallation
2 Zoll (51 mm)

Gewicht Kabelgebinde

10,6 lbs/1000ft

Standards und Compliance

Umweltverträglichkeit

Innen-, Außenbereich, UV-Beständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

FT2, IEC 60332-1-2

AWM-Compliance

AWM 2095, AWM I A/B

IEEE-Compliance

IEEE 802.3bp

ISO/IEC-Compliance

IEC 61156-12

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.73 Revisionsdatum: 15.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge
SPE406 0101000 Schwarz Rolle 1.000 ft
SPE406 0105000 Schwarz Rolle 5.000 ft
SPE406 0061000 Blau, hell Rolle 1.000 ft
SPE406 0065000 Blau, hell Rolle 5.000 ft
