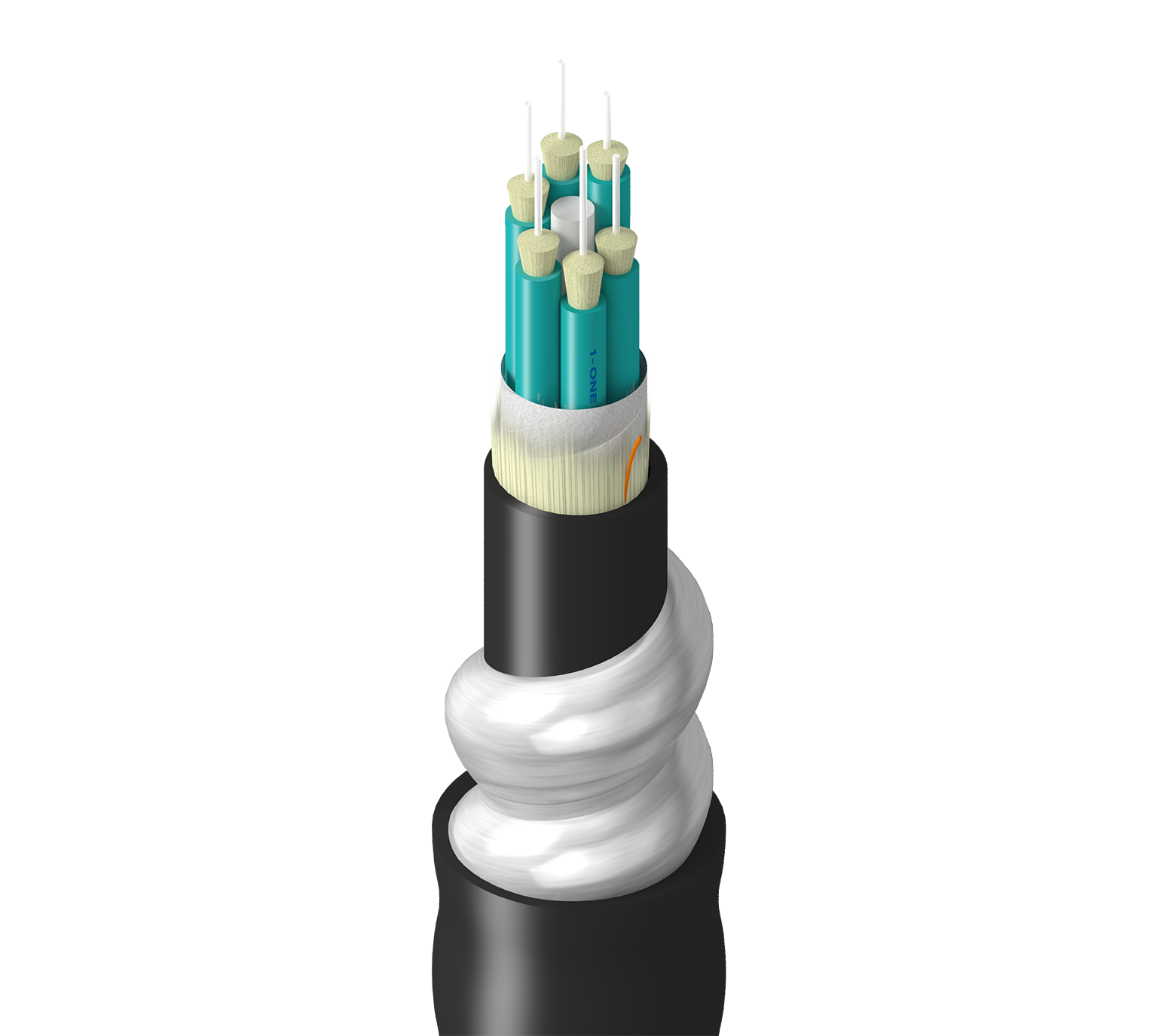

Artikelnummer: TU-3BB-006-RI2

Fach, Innenbereich und Außenbereich, BO, OM3, 6f, Untergruppe 2,0 mm, AIA, doppelte Ummantelung, Schwarz, CPE, OFCR, Ölbeständigkeit 1/2

Abzweigungsgrad, Innenbereich/Außenbereich, Breakout, OM3, 6 Glasfasern, Untergruppen 2,0 mm 900 µm, Ineinandergreifende Aluminiumpanzerung, doppelte Ummantelung, Schwarz, CPE, OFCR, Ölbeständigkeit 1 und 2

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
TU-3BB-006-RI2
  • TU-3BB-006-RI2
1 von 1

Technische Daten

Einen Fehler melden

Produktkategorie

Breakout-Glasfaserkabel

Mögliche Anwendungen

Horizontale und Backbone-Daten/Telco-Netz mit erweiterter Reichweite, Laute Umgebung, Innen-/Außenbereich und feuchte Standorte, Ölbeständigkeit 1/2, Nagetiersicher

Fasertyp

OM3

Faserkerndurchmesser

50/125 µm

Faserdurchmesser

250 µm

Puffermaterial

PVC – Polyvinylchlorid

Pufferdurchmesser

900 µm

Faseranzahl

6

Farbcodierung der Faser

TIA-598-D

Anzahl aktiver Untergruppen

6

Fasern pro Untergruppe

1

Durchmesser Untereinheit

0,078 Zoll (2,0 mm)

Farbe der Untergruppe

Aquamarin

Entlastungselemente Untereinheit

Wasserabweisende Aramidgarne

Zentrales Verstärkungselement

GRP

Kernumhüllung

Wasserabweisendes Band

Verstärkungselement

Wasserabweisende Aramidgarne

Material

PVC – Polyvinylchlorid

Nennwert Durchmesser

0,382 Zoll (9,7 mm)

Farbe

Schwarz

Anzahl der Ripcords

1

Panzertyp und Material

AIA – Aluminium-Verriegelungspanzer

Material der Ummantelung

CPE – Chloriertes Polyethylen

Nennwert Durchmesser

0,695 Zoll (17,7 mm)

Optische Merkmale

Wellenlänge 850 nm 1300 nm
Max. Dämpfung 3,0 dB/km 1,0 dB/km
1 Gigabit Ethernet-Leistung 1.000 m 550 m
10 Gigabit Ethernet-Leistung 300 m --
Min. Effektive Modal-Bandbreite (EMB) 2000 MHz*km --
Min. OFL-Bandbreite (OFL = Overfilled Launch) 1500 MHz*km 500 MHz*km

Min. Biegeradius bei Installation

20x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

1335 N (300 lbf)

Max. Zugfestigkeit während des Betriebs

400 N (90 lbf)

Druckfestigkeit

440 N/cm

Gewicht Kabelgebinde

162 lbs/kft (242 kg/km)

Temperaturbereich für die Installation

-10 °C bis +60 °C

Betriebstemperaturbereich

-50 °C bis +70 °C

Lagertemperaturbereich

-50 °C bis +70 °C

Umweltverträglichkeit

Innen-/Außenbereich, Beständigkeit gegen Sonneneinstrahlung und Öl, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

OFCR, FT4

ICEA-Compliance

S-104-696

Aktualisierung und Überarbeitung

Revisionsnummer: 0.16 Revisionsdatum: 14.11.2022

Aktualisierung und Überarbeitung

Revisionsnummer: 0.16 Revisionsdatum: 14.11.2022

Artikelnummer

Artikelnr. Farbe Wicklung UPC
TU-3BB-006-RI2N Schwarz Ablängen 612825484943
