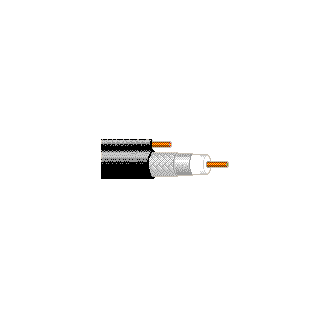

1839 A

DBS-Kabel, RG6, 18 AWG BCCS, Folie + Geflecht, Messenger

…
Serie 6, 18 AWG massiver 0,040 Zoll Stahlleiter mit blankem Kupfer beschichtet, Gas-injizierte Polyethylen-Schaumstoff-Isolierung, Duobond® II, Abschirmung aus Aluminiumgeflecht (60 % Abdeckung), 0,045 Zoll Stahlleiter mit blankem Kupfer beschichtet, statische Masse, PVC-Ummantelung
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Nenndurchmesser Anzahl der Koaxialkabel
18 Massiv BCCS – Stahl mit blankem Kupfer beschichtet 0,04 Zoll 1

Anzahl der Leiter

1

Isolierung
Material Nenndurchmesser
PE – Polyethylen (Schaum) 0,18 Zoll

Tabellenhinweise

Gas-injiziert

Äußere Abschirmung
Typ Layer Material Material-Handelsbezeichnung Abdeckung [%]
Band 1 Trilaminat (Alum + Poly + Alum) Duofoil® 100 %
Geflecht 2 Aluminium 60 %
Äußere Ummantelung
Material Nenndurchmesser
PVC – Polyvinylchlorid 0,27 x 0,405 Zoll
Konstruktion und Abmessungen

Statische Masse

BCCS – Stahl mit blankem Kupfer beschichtet

Statische Masse Durchmesser

0,045 Zoll
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Äußerer Leiter DCR
28 Ohm/1000 Fuß 9 Ohm/1000 Fuß 9 Ohm/1000 Fuß
Kapazität
Nennkapazität Leiter zu Abschirmung
16,2 pF/Fuß
Induktivität
Nenninduktivität
0,097 µH/Fuß
Impedanz
Charakteristische Nennimpedanz
75 Ohm
Rückflussdämpfung
Frequenz [MHz] Min. Rückflussdämpfung (SRL)
950–2250 MHz 15 dB
2250–3000 MHz 10 dB
Hohe Frequenz (Nennwert/typisch)
Frequenz [MHz] Nominalwert Einfügungsverlust
5 MHz 0,5 dB/100 Fuß
55 MHz 1,4 dB/100 Fuß
211 MHz 2,6 dB/100 Fuß
500 MHz 4,1 dB/100 Fuß
750 MHz 5,1 dB/100 Fuß
862 MHz 5,5 dB/100 Fuß
1000 MHz 6 dB/100 Fuß
1450 MHz 7,8 dB/100 Fuß
1800 MHz 8,6 dB/100 Fuß
2250 MHz 9,8 dB/100 Fuß
3000 MHz 11,3 dB/100 Fuß
Verzögerung
Nominale Verzögerung Nominale Ausbreitungsgeschwindigkeit (VP) [%]
1,2 ns/Fuß 83 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung)
5 MHz 0,58 dB/100 Fuß
55 MHz 1,6 dB/100 Fuß
211 MHz 3,05 dB/100 Fuß
500 MHz 4,66 dB/100 Fuß
750 MHz 5,65 dB/100 Fuß
862 MHz 6,1 dB/100 Fuß
1000 MHz 6,55 dB/100 Fuß
1450 MHz 8 dB/100 Fuß
1800 MHz 8,8 dB/100 Fuß
2250 MHz 10 dB/100 Fuß
3000 MHz 11,9 dB/100 Fuß
Speisung
Nicht-UL-Nennspannung
350 V RMS
Temperaturbereich

Nenntemperatur, nicht UL

80 °C

Betriebstemperaturbereich

-40 °C bis +80 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

41 lbs/1000 Fuß

Maximale Zugspannung

160 lbs.

Mindestbiegeradius/Minor Axis

3 Zoll
Standards

RG-Typ

6

Serie Typ

6

Anwendbare Umwelt- und andere Programme

Umgebung

Innenbereich (nicht für Riser- oder Plenum-Anwendungen)

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Nein

MII Bestell-Nr. 39 (China RoHS)

Ja

Eignung

Eignung – innen

Ja

Plenum/Nicht-Plenum

Plenum (J/N)

Nein

Zugehörige Artikelnummern

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.
Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.385 Revisionsdatum: 29.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Aufmachung Länge UPC
1839A 0101000 Schwarz Rolle 1.000 ft 612825124276
