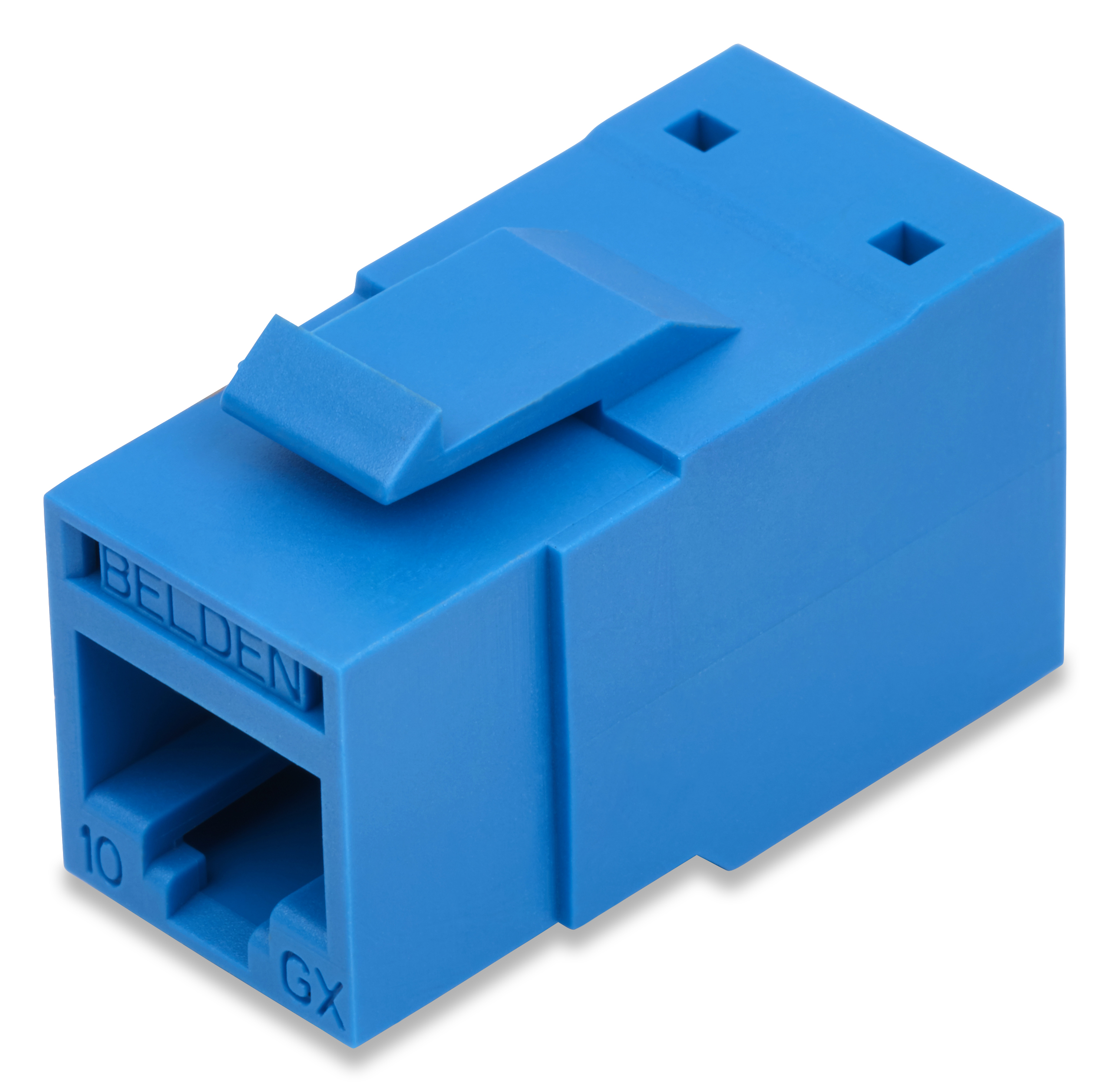

REVConnect 10GX Buchsen

REVConnect 10GX UTP Modularbuchse

…
REVConnect 10GX-Buchsen sind in verschiedenen Farben und Packungsgrößen erhältlich.
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

10GX-System, TIA Kategorie 6A, ISO Klasse EA, 10GBASE-T

Physikalische Merkmale (allgemein)

Höhe

0,94 Zoll

Breite

0,64 Zoll

Tiefe

1,337 Zoll

Schaltplan

T568A/B

Verpackung

Einzeln verpackt im Kunststoffbeutel.

Gewicht

0,016 lbs.
Steckverbinder
Materialien
Beschreibung Material Typ
Vordere Verbindung Kupferummantelte, flexibles PCB, vergoldete Kontakte auf Nickel, 50 µin RJ45
Rückseitenanschluss Kupferlegierung, vergoldete Kontakte auf Nickel REVConnect
Steckverbindergehäuse PBT-glasverstärktes UL94V-0
Elektrische Kenndaten

Durchschlagfestigkeit

1,000V RMS bei 60 Hz für 1 Minute (Signale an Masse)

Nennstrom

1,300 A

Isolationswiderstand

Mindestens 500 MOhm

Max. Übergangswiderstand

20 mOhm

Anschlusswiderstand

2,5 mOhm

Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +60 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Betriebstemperaturbereich

-10 °C bis +60 °C

Mechanische Kenndaten

Stellfläche/Typ

REVConnect

Werkzeugkompatibilität

REVConnect-Anschlusswerkzeug (P/N RVUTT01)

Kompatibilität Stecker/Ummantelung

RJ45, RJ11

Verbindung über Frontanschluss

Steckverbindung

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

​​​​​​​750 Zyklen

Verbindung über Rückseitenanschluss

Steckverbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

​​​​​​​20 Zyklen

Kabel-/Steckverbinder-Haltekraft

15 lbs.

Steckverbinder-/Hardware-Haltekraft

20 lbs.

Stecker-/Steckverbinder-Haltekraft

11,250 lbs.
Standards

UL-Klassifizierung

UL94V-0

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

Kategorie 6A – TIA 568.C.2, Kategorie 6A – ISO/IEC 11801:2002 Ed.2

IEEE-Compliance

Power Over Ethernet (PoE) IEEE 802.3 bei Typ 1 und 2 (bis 30 W), IEEE802.3bt/D1.7 Typ 3 und 4 (bis 100W), CISCO UPOE (bis 60 W), Power over HDBaseTTM (bis 100 W)

Weitere Standards

IEC 60603-7
Anwendbare Umwelt- und andere Programme

Umgebung

Innenbereich

EU-Richtlinie 2002/95/EC (RoHS)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

UL2043 Lüftungskanäle

Sicherheitsbescheinigung

c(UL)us-gelistet

Zugehörige Artikelnummern

Zugehörige Teile

Kompatibel mit KeyConnect Blenden, Adaptern, Verteilern und Patch-Panels

Produkthinweise

Enthaltene Teile

1 Kat. 6A REVConnect-Buchse; 1 REVConnect-Kabelmanager und -kappe; 1 Installationshandbuch

Anmerkungen

Siehe Installationshandbuch PX106434

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.341 Revisionsdatum: 12.02.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Verpackung
RVAMJKUAL-B24 Mandelfarben Großpackung (24)
RVAMJKUAL-S1 Mandelfarben Einzelpack
RVAMJKUBK-B24 Schwarz Großpackung (24)
RVAMJKUBL-B24 Blau Großpackung (24)
RVAMJKUBL-S1 Blau Einzelpack
RVAMJKUBR-B24 Braun Großpackung (24)
RVAMJKUBR-S1 Braun Einzelpack
RVAMJKUEW-B24 Elektrisch-Weiß Großpackung (24)
RVAMJKUEW-S1 Elektrisch-Weiß Einzelpack
RVAMJKUGY-B24 Grau Großpackung (24)
RVAMJKUGY-S1 Grau Einzelpack
RVAMJKUGN-B24 Grün Großpackung (24)
RVAMJKUGN-S1 Grün Einzelpack
RVAMJKUIV-B24 Elfenbeinfarben Großpackung (24)
RVAMJKUIV-S1 Elfenbeinfarben Einzelpack
RVAMJKUOR-B24 Orange Großpackung (24)
RVAMJKUOR-S1 Orange Einzelpack
RVAMJKUPR-B24 Lila Großpackung (24)
RVAMJKUPR-S1 Lila Einzelpack
RVAMJKURD-B24 Rot Großpackung (24)
RVAMJKURD-S1 Rot Einzelpack
RVAMJKUYL-B24 Gelb Großpackung (24)
RVAMJKUYL-S1 Gelb Einzelpack
