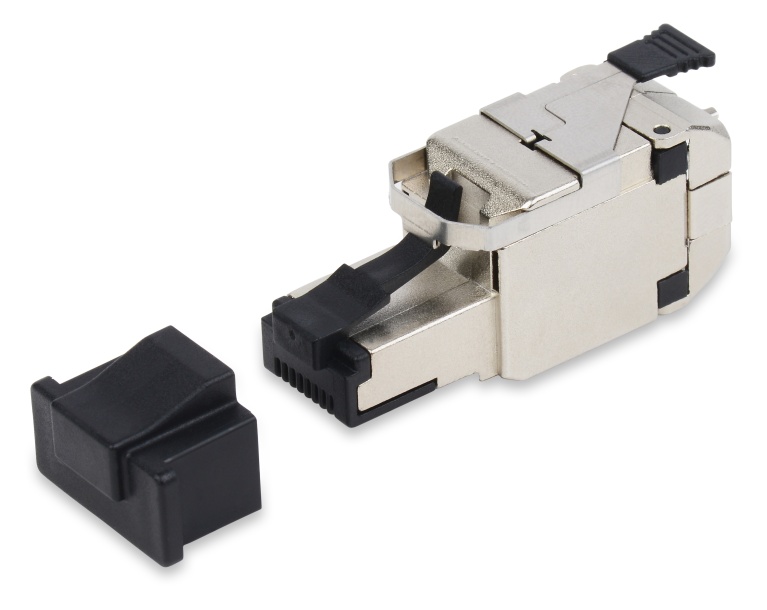

REVConnect 10GX Geschirmte Stecker

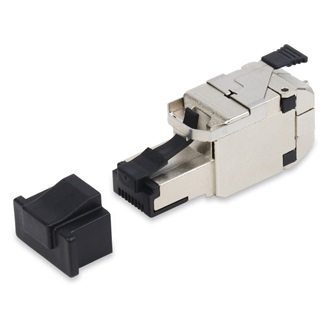

REVConnect 10GX STP Feldmontage-Stecker, Metall

…
REVConnect 10GX Feldmontage-Stecker sind im Einzelpack und als Großpackungen mit 24 Stück erhältlich.
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

10GX geschirmtes System, TIA-Abschirmung Kategorie 6A , ISO Klasse EA, 10GBASE-T

Physikalische Merkmale (allgemein)

Höhe

0,73 Zoll

Breite

1,1 Zoll

Tiefe

1,81 Zoll

Schaltplan

T568A/B

Verpackung

Einzeln verpackt im Kunststoffbeutel.

Gewicht

0,048 lbs.
Elektrische Kenndaten

Durchschlagfestigkeit

1,000V RMS bei 60 Hz für 1 Minute (Signale an Masse)

Nennstrom

1,500 A

Isolationswiderstand

Mindestens 500 MOhm

Max. Übergangswiderstand

20 mOhm

Anschlusswiderstand

2,5 mOhm

Temperaturbereich

Temperaturbereich für die Installation

-10 °C bis +60 °C

Lagertemperaturbereich

-40 °C bis +70 °C

Betriebstemperaturbereich

-10 °C bis +60 °C

Mechanische Kenndaten

Stellfläche/Typ

KeyConnect

Werkzeugkompatibilität

RVUTT01 Anschlusswerkzeug

Kompatibilität Stecker/Ummantelung

RJ45

Verbindung über Frontanschluss

Steckverbindung

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

​​​​​​​750 Zyklen

Verbindung über Rückseitenanschluss

Steckverbindung

Haltbarkeit des Anschlusses der rückseitigen Verbindung

​​​​​​​200 Zyklen

Kabel-/Steckverbinder-Haltekraft

15 lbs.

Steckverbinder-/Hardware-Haltekraft

20 lbs.

Stecker-/Steckverbinder-Haltekraft

11,250 lbs.
Standards

UL-Klassifizierung

UL94V-0

Datenkategorie

Kategorie 6A

TIA/EIA-Compliance

Kategorie 6A – TIA 568.C.2, Kategorie 6A – ISO/IEC 11801:2002 Ed.2

IEEE-Compliance

Power Over Ethernet (PoE) IEEE 802.3 bei Typ 1 und 2 (bis 30 W), IEEE802.3bt/D1.7 Typ 3 und 4 (bis 100W), CISCO UPOE (bis 60 W), Power over HDBaseTTM (bis 100 W)

Anwendbare Umwelt- und andere Programme

Umgebung

Innenbereich

EU-Richtlinie 2002/95/EC (RoHS)

Ja

MII Bestell-Nr. 39 (China RoHS)

EUP 50

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

UL2043 Lüftungskanäle

Sicherheitsbescheinigung

c(UL)us-gelistet

Zugehörige Artikelnummern

Zugehörige Teile

Siehe REVConnect WAP – KAMERA-Kompatibilitätsleitfaden

Produkthinweise

Anmerkungen

Siehe Installationshandbuch PX106435

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.309 Revisionsdatum: 08.08.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Verpackung Durchmesser isolierter Draht
RVAEFPSME-B24 Metall Großpackung mit 24 1,3 mm bis 1,45 mm
RVAFPSME-B24 Metall Großpackung mit 24 0,9 mm bis 1,3 mm
RVAEFPSME-S1 Metall Einzelpack 1,3 mm bis 1,45 mm
RVAFPSME-S1 Metall Einzelpack 0,9 mm bis 1,3 mm
