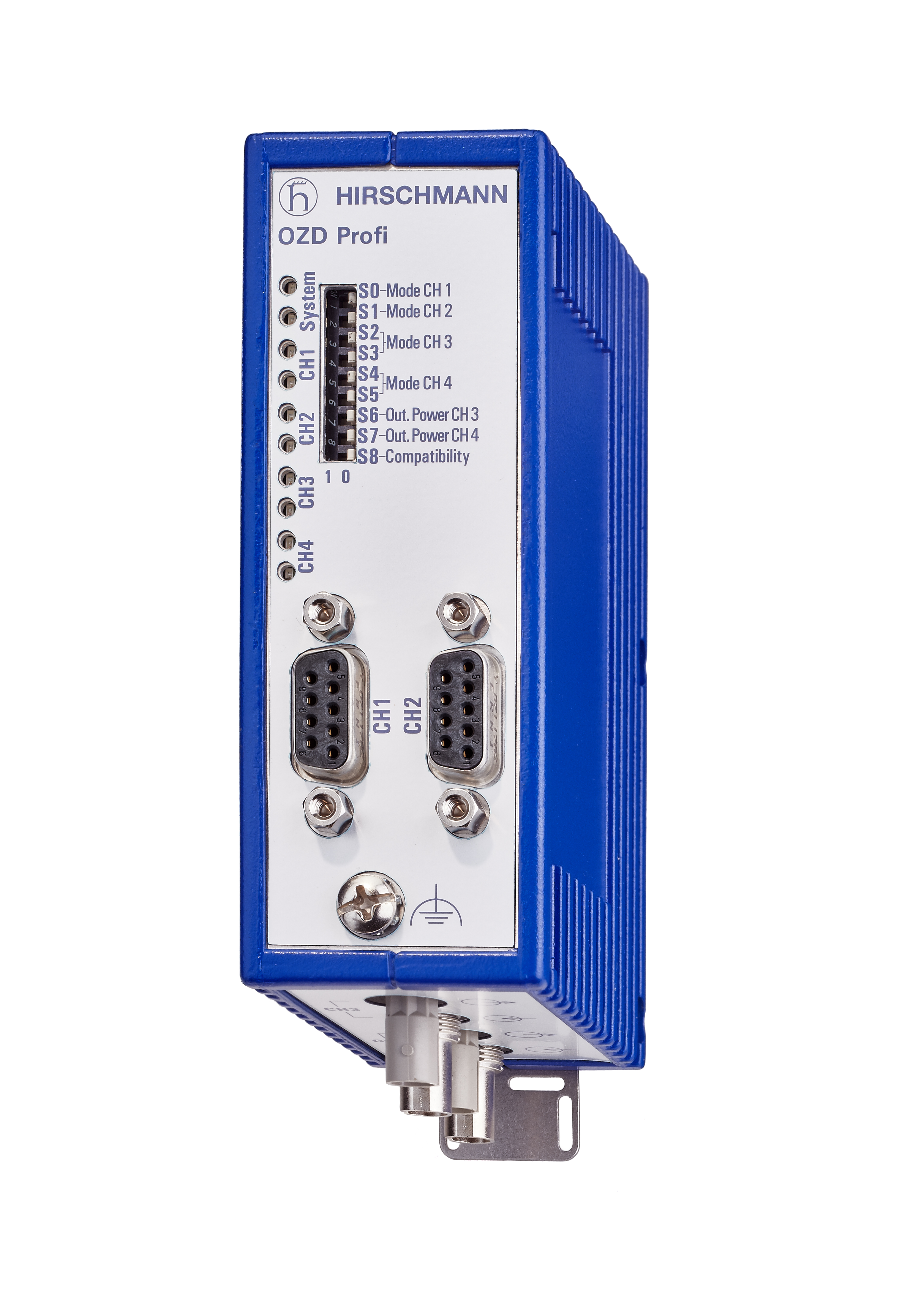

OZD Profi 12M G22 EEC

Neue Generation: elektrischer/optischer Schnittstellenwandler für PROFIBUS-Feldbus-Netzwerke; Repeaterfunktion; für Quarzglas-LWL; Zulassung für Ex-Zone 2 (Klasse 1, Div. 2); Conformal Coating, erweiterter Temperatur- und Feuchtigkeitsbereich

…
Neue Generation: elektrischer/optischer Schnittstellenwandler für PROFIBUS-Feldbus-Netzwerke; Repeaterfunktion; für Quarzglas-LWL; Zulassung für Ex-Zone 2 (Klasse 1, Div. 2); Conformal Coating, erweiterter Temperatur- und Feuchtigkeitsbereich
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Typ

OZD Profi 12M G22 EEC

Name

OZD Profi 12M G22 EEC

Port-Typ und Anzahl

2 x optisch: 4 Buchsen BFOC 2.5 (STR); 2 x elektrisch: Sub-D 9-Pin, Buchse, Pin-Belegung nach EN 50170 Teil 1

Signaltyp

PROFIBUS (DP-V0, DP-V1, DP-V2 und FMS)

Weitere Schnittstellen

Messausgänge „Optische Eingangsleistung“

8-Stift-Klemmenblock, Schraubenmontage

Stromversorgung

8-Stift-Klemmenblock, Schraubenmontage

Meldekontakt

8-Stift-Klemmenblock, Schraubenmontage

Netzwerkgröße – Kabellänge

Single-Modus-Faser (SM) 9/125 µm

-

Multimode-Faser (MM) 50/125 µm

3000 m 13 dB Verbindungsbudget bei 860 nm A = 3 dB/km, 3 dB Reserve

Multimode-Faser (MM) 62,5/125 µm

3000 m 15 dB Verbindungsbudget bei 860 nm A = 3,5 dB/km, 3 dB Reserve

Multimode-Faser HCS (MM) 200/230 µm

1000 m 18 dB Verbindungsbudget bei 860 nm A = 8 dB/km, 3 dB Reserve

Multimode-Faser POF (MM) 980/1000 µm

-

Versorgung

Bemessungsstromverbrauch

max. 190 mA

Eingangsspannungsbereich

-7 V ... +12 V

Betriebsspannung

18 ... 32 VDC, typ. 24 VDC

Leistungsaufnahme

4,5 W

Redundanzfunktionen

HIPER-Ring (Ringstruktur), redundante 24 V Einspeisung
Leistung Ausgang

Ausgangsspannung/Ausgangsbemessungsstrom (Pin6)

5 V Gleichstrom +5 %, -10 %, kurzschlussfest/10 mA

Umgebungsbedingungen

MTBF (Telecordia SR-332 Ausgabe 3) @ 25 °C

2 502 670 h

Betriebstemperatur

-25-+60 °C

Lager-/Transporttemperatur

-40-+70 °C

Abmessungen (B x H x T)

39.5 x 137.5 x 84 mm

Relative Luftfeuchte (nicht kondensierend)

10–95 %

Gehäusematerial

Zinkdruckguss

Montage

Hutschiene oder Montageplatte

Gewicht

560 g

Schutzklasse

IP40

Zulassungen

Basisstandard

EU-Konformität, FCC-Konformität, AUS-Konformität Australien

Sicherheit für Industrial Control Equipment

cUL61010-2-201

Explosionsgefährdete Umgebungen

ISA 12.12.01 Klasse 1 Div. 2, ATEX Zone 2
Zuverlässigkeit

Garantie

60 Monate (detaillierte Informationen entnehmen Sie bitte den Garantiebedingungen)

Lieferumfang und Zubehör

Lieferumfang

Gerät, Anleitung zur Inbetriebnahme

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Typ
942148103 OZD Profi 12M G22 EEC
