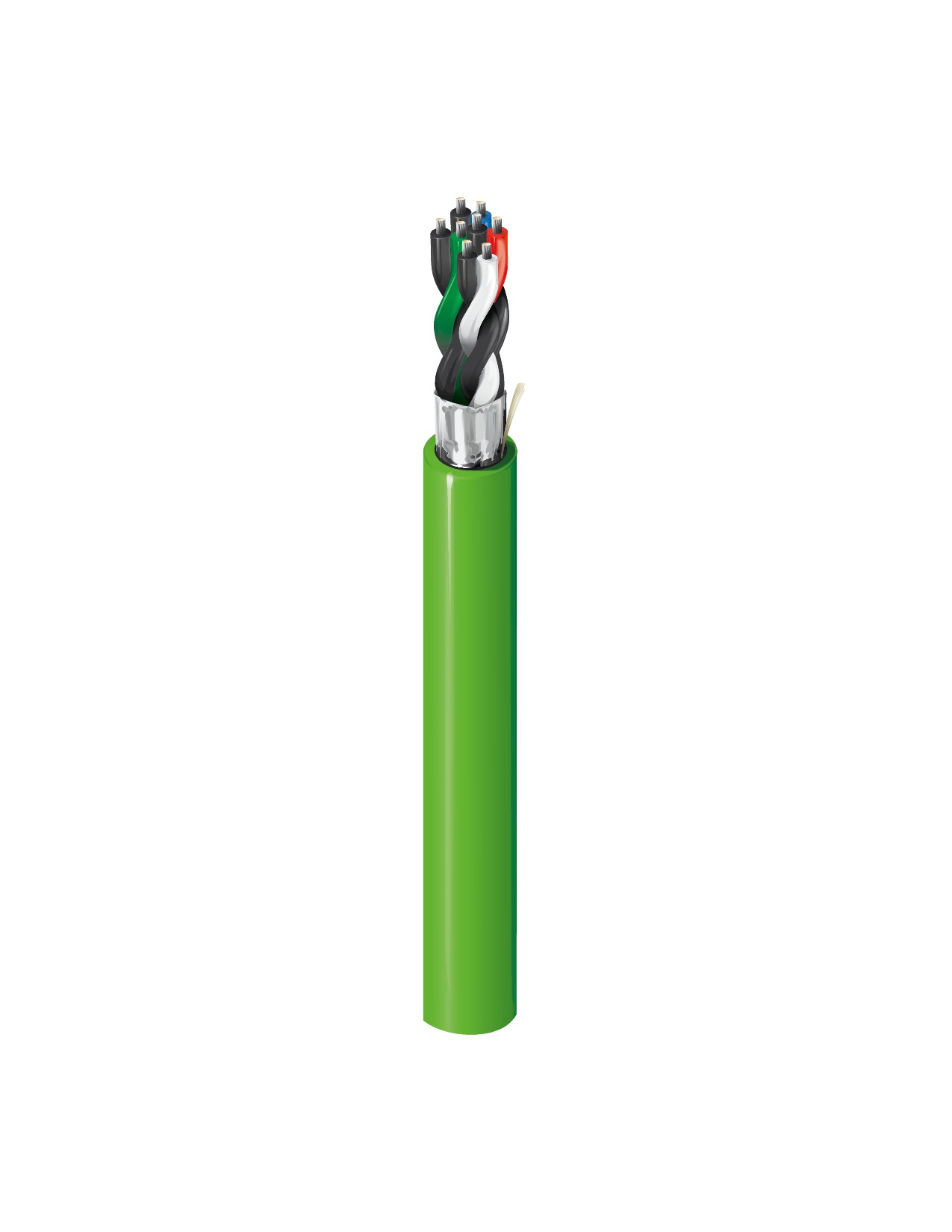

DEIP164F

Digital Electricity™, 4 Pr #16 Str TC, O/A Folie, Flamarrest® Buchse, CL4P, CMP

…
Digital Electricity™ optimiertes Kabel, 4 Verdrilltes Paar 16 AWG (19 x 29) verseilt aus verzinntem Kupfer, Flamarrest® Isolierung, Komplette Folienabschirmung, Flamarrest® Ummantelung, Apfelgrün, Ripcord, CL4P, CMP, 2000 Fuß Spule
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Innenbereich

Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Anzahl der Paare
16 19x29 TC – Verzinntes Kupfer 4

Gesamtanzahl der Paare

4

Isolierung
Material Material-Handelsbezeichnung Nennwanddicke
PVC – Polyvinylchlorid Flamarrest® 0,011 Zoll
Farbtafel
Nummer Farbe
1 Schwarz und Rot
2 Schwarz und Weiß
3 Schwarz und Grün
4 Schwarz und Blau
Äußere Abschirmung
Typ Material Material-Handelsbezeichnung Abdeckung [%] Beidrahtmaterial Beidraht AWG
Band Bi-Laminat (Alum + Poly) Beldfoil® 100 % TC – verzinntes Kupfer 24
Äußere Ummantelung
Material Nenndurchmesser Nennwanddicke
PVC – Polyvinylchlorid 0,390 Zoll 0,017 Zoll
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR
4,3 Ohm/1000 Fuß 7,1 Ohm/1000 Fuß
Kapazität
Nennkapazität Leiter zu Leiter Nennkapazität Leiter zu anderem Leiter zu Abschirmung
42,25 pF/Fuß 76,25 pF/Fuß
Bemessungsstrom
Max. Empfohlener Bemessungsstrom [A]
7,6 Ampere pro Leiter bei 25 ºC (35 °C Temperaturanstieg)
Speisung
UL-Nennspannung
450 V RMS
Temperaturbereich

Nenntemperatur gemäß UL

75 °C

Betriebstemperaturbereich

0 °C bis +75 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

97 lbs/1000 Fuß

Maximale Zugspannung

320 lbs.

Mindestbiegeradius/Minor Axis

3,875 Zoll
Standards

NEC Artikel

Artikel 800

NEC/(UL)-Compliance

CL4P, CL3P

CEC/C(UL)-Compliance

CMP

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

EU CE-Zeichen

Ja

EU REACH SVHC Compliance (JJJJ-MM-TT)

2020-01-31

Eignung

Eignung – innen

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

NFPA 262

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.52 Revisionsdatum: 22.12.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Länge
DEIP164F Apfelgrün 2.000 ft
