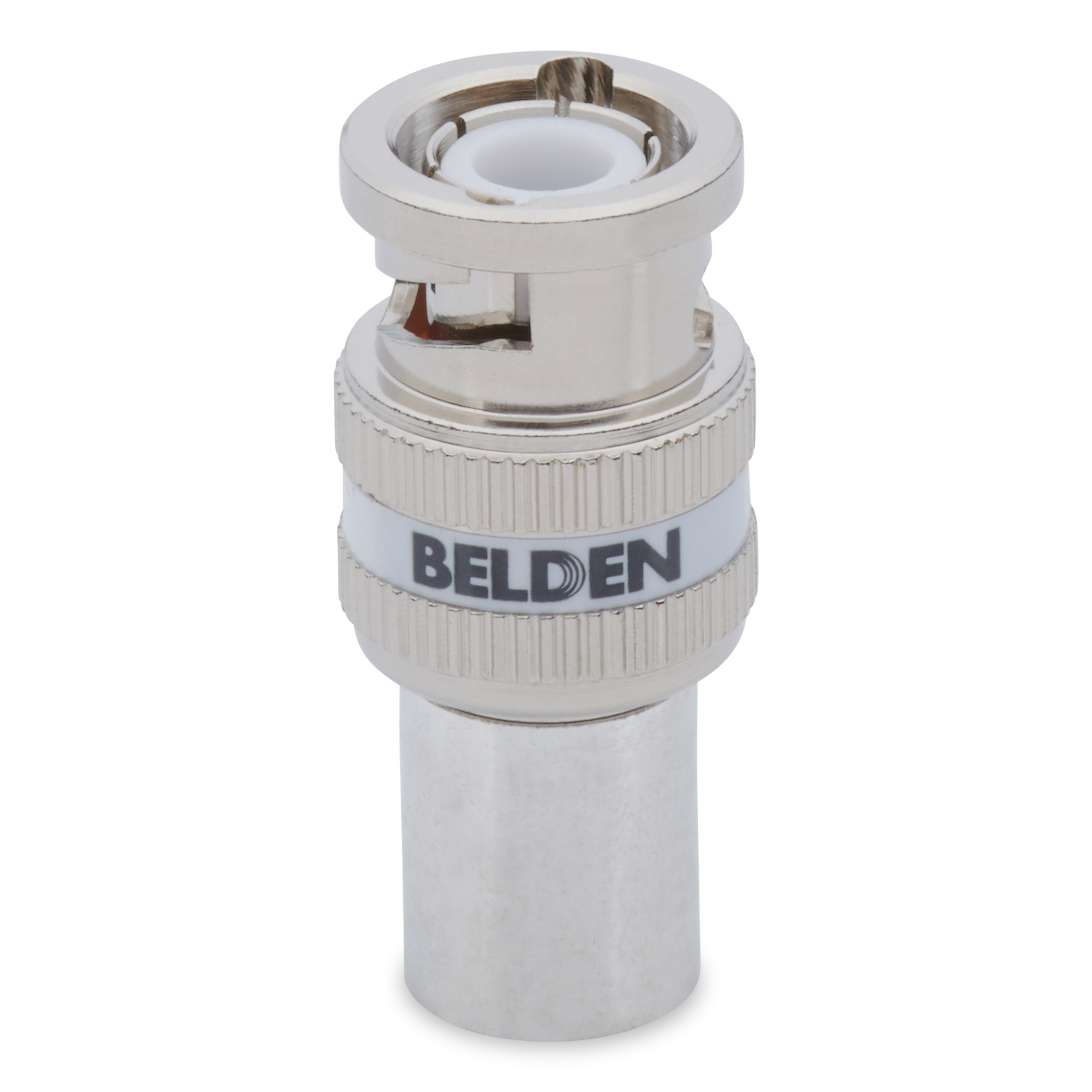

4794RBUHD3 B100

12 GHz BNC Crimp-Steckverbinder

…
Serie 7, 12 GHz, UHD, BNC, 3 Stück Crimp-Steckverbinder, Großpackung von 100
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

HD-SDI, UHD-SDI, Video, Digitalvideo, SMPTE 2082-1 12 GB/s UHDTV, SMPTE 2081-1 6 GB/s UHDTV, SMPTE 424M 3 GB/s HD-SDI 1080P

Physikalische Merkmale (allgemein)

Verpackung

100 Großpackung

Stückzahl

3

Gewicht

1,70 kg/3,747 lbs pro 100er-Pack

Steckverbinder
Materialien
Beschreibung Material
Mutter Poliertes Nickel
Gehäuse Poliertes Nickel
Kontakt Messing, vergoldet
Elektrische Kenndaten
Impedanz
Charakteristische Nennimpedanz
75 Ohm
Rückflussdämpfung
Frequenz [MHz] Minimale Rückflussdämpfung (RL)
5-1485 15 dB
1485-3000 10 dB
3000-6000 7 dB
6000-12000 4 dB

Hinweise zu elektrischen Kenndaten

SMPTE 2082-1 Rückflussdämpfung oder besser

Mechanische Kenndaten

Stellfläche/Typ

Koaxial

Steckverbinder-Schnittstellentyp

BNC

Art

Stecker

Steckverbinder Serie

UHD

Locking

Nein

Werkzeugkompatibilität

Kings KTH-1000 (Crimp), KTH-2260 (Crimp-Werkzeug)

Anschlusstyp

Crimp

Kabel-Mittelpunktsleiter – Durchmessergrenzen

0,0512 – 0,0531 Zoll

Kabel dielektrischer Durchmesser – Grenzen

0,2244 – 0,2303 Zoll

Kabel äußere Ummantelung – Durchmessergrenzen

0,3189 – 0,3307 Zoll

Standards

Serie Typ

7

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

Eignung

Eignung – innen

Ja

Eignung – Außenbereich

Nein

Plenum/Nicht-Plenum

Plenum (J/N)

Nein

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.42 Revisionsdatum: 04.03.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. UPC
4794RBUHD3 B100 612825405689
