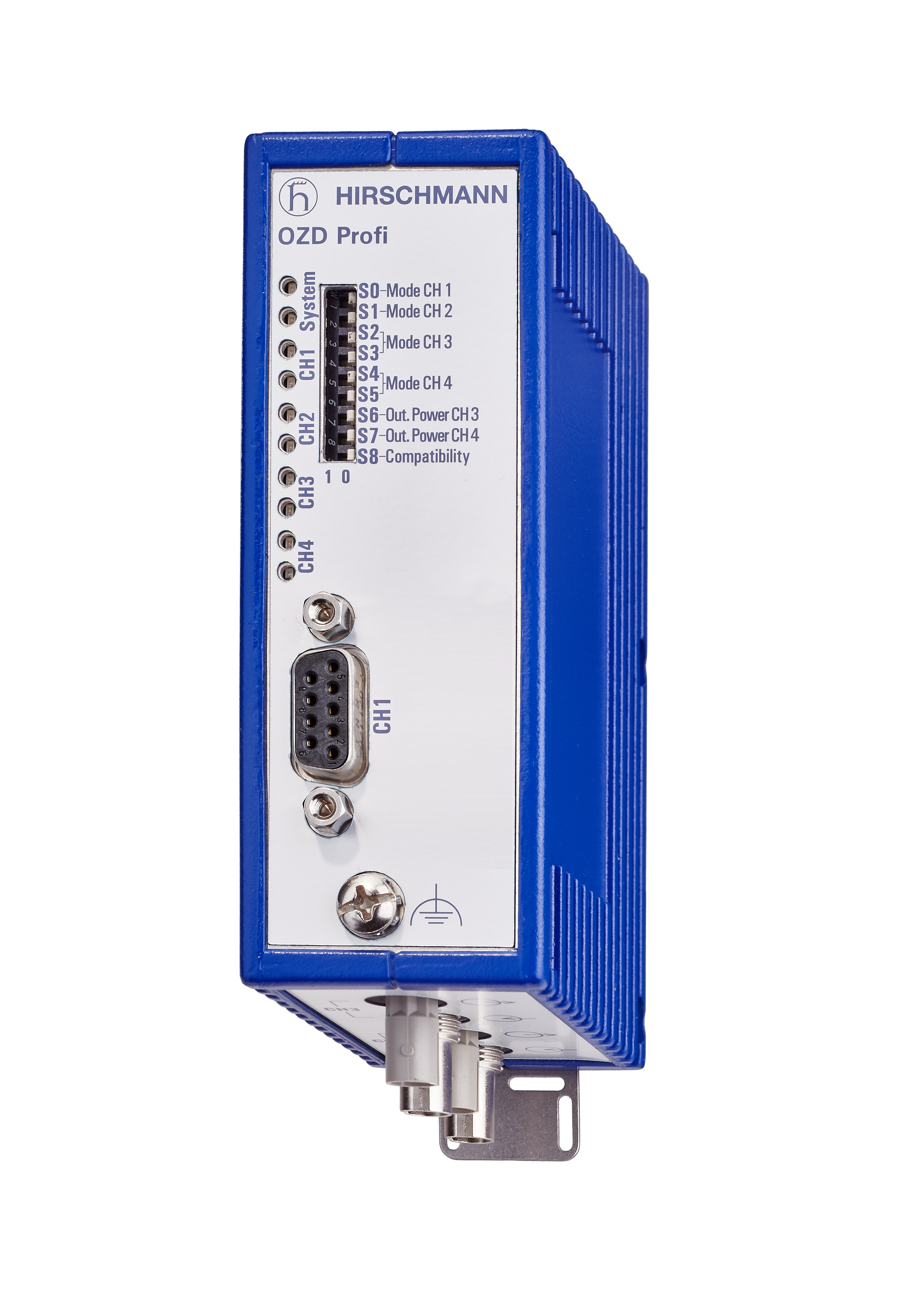

OZD Profi 12M P11

Neue Generation: elektrischer/optischer Schnittstellenwandler für PROFIBUS-Feldbus-Netzwerke; Repeaterfunktion; für Kunststoff-LWL; Kurzstreckenversion; Zulassung für Ex-Zone 2 (Klasse 1, Div. 2)

…
Neue Generation: elektrischer/optischer Schnittstellenwandler für PROFIBUS-Feldbus-Netzwerke; Repeaterfunktion; für Kunststoff-LWL; Kurzstreckenversion; Zulassung für Ex-Zone 2 (Klasse 1, Div. 2)
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Typ

OZD Profi 12M P11

Name

OZD Profi 12M P11

Port-Typ und Anzahl

1 x optisch: 2 Buchsen BFOC 2.5 (STR); 1 x elektrisch: Sub-D 9-Pin, Buchse, Pin-Belegung nach EN 50170 Teil 1

Signaltyp

PROFIBUS (DP-V0, DP-V1, DP-V2 und FMS)

Weitere Schnittstellen

Messausgänge „Optische Eingangsleistung“

8-Stift-Klemmenblock, Schraubenmontage

Stromversorgung

8-Stift-Klemmenblock, Schraubenmontage

Meldekontakt

8-Stift-Klemmenblock, Schraubenmontage

Netzwerkgröße – Kabellänge

Multimode-Faser HCS (MM) 200/230 µm

400 m; 8 dB Verbindungsbudget bei 660 nm und Sendeleistungsvorgabe; A = 8 dB/km, 2 dB Reserve

Multimode-Faser POF (MM) 980/1000 µm

50 m; 15 dB Verbindungsbudget bei 660 nm und reduzierter Sendeleistung; 80 m; 20 dB Verbindungsbudget bei 660 nm und Sendeleistungsvorgabe; A= 0,2 dB/m, 2 dB Reserve

Versorgung

Bemessungsstromverbrauch

max. 190 mA

Eingangsspannungsbereich

-7 V ... +12 V

Betriebsspannung

18 ... 32 VDC, typ. 24 VDC

Leistungsaufnahme

4,5 W

Redundanzfunktionen

redundante 24-V-Einspeisung
Leistung Ausgang

Ausgangsspannung/Ausgangsbemessungsstrom (Pin6)

5 V Gleichstrom +5 %, -10 %, kurzschlussfest/10 mA

Umgebungsbedingungen

MTBF (Telecordia SR-332 Ausgabe 3) @ 25 °C

3 645 832 h

Betriebstemperatur

0-+60 °C

Lager-/Transporttemperatur

-40-+70 °C

Relative Luftfeuchte (nicht kondensierend)

10–95 %

Abmessungen (B x H x T)

39.5 x 137.5 x 84 mm

Gewicht

560 g

Gehäusematerial

Zinkdruckguss

Montage

Hutschiene oder Montageplatte

Schutzklasse

IP40

Zulassungen

Basisstandard

EU-Konformität, FCC-Konformität, AUS-Konformität Australien

Sicherheit für Industrial Control Equipment

cUL61010-2-201

Explosionsgefährdete Umgebungen

ISA 12.12.01 Klasse 1 Div. 2, ATEX Zone 2
Zuverlässigkeit

Garantie

60 Monate (detaillierte Informationen entnehmen Sie bitte den Garantiebedingungen)

Lieferumfang und Zubehör

Lieferumfang

Gerät, 2 optische BFOC-ST-Stecker, Anleitung zur Inbetriebnahme
