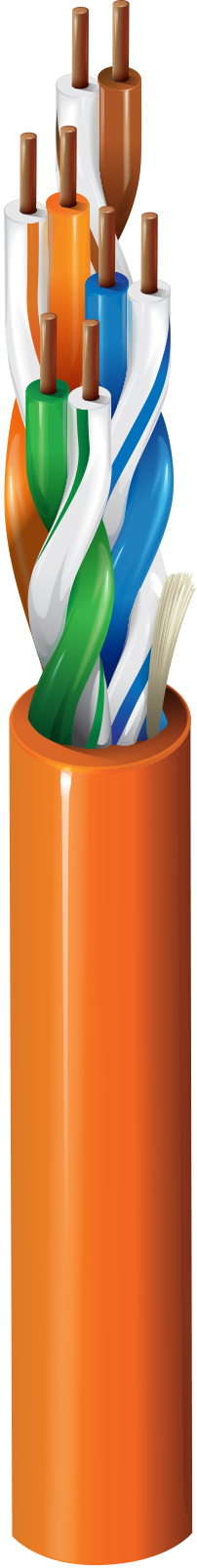

Patchkabel der Kategorie 5e+, 4 Bonded-Pairs, U/UTP, CM
Verfügbare Regionen: Global
| Mögliche Anwendungen | Premise Patchkabel, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 AWG | 7x32 | TC – Verzinntes Kupfer | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun |
|
Bonded-Pair |
Ja |
|---|
| Material | Nennwert Durchmesser | Ripcord |
|---|---|---|
| PVC – Polyvinylchlorid | 0,220 Zoll (5,59 mm) | Nein |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,220 Zoll (5,59 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 90 Ohm/km (27 Ohm/1000 Fuß) | 160 pF/100 m |
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 25 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] | Max./Min. angepasste Impedanz [Ohm] |
|---|---|---|---|---|---|---|---|---|
| 1 | 2,4 dB/100 m | 65,3 | 65,3 | 63,8 | 60,8 | 20,0 | 100 ± 12 | 105 ± 10 |
| 4 | 4,8 dB/100 m | 56,3 | 56,3 | 51,7 | 48,7 | 23,0 | 100 ± 12 | 100 ± 10 |
| 8 | 6,8 dB/100 m | 51,8 | 51,8 | 45,7 | 42,7 | 24,5 | 100 ± 12 | 100 ± 10 |
| 10 | 7,7 dB/100 m | 50,3 | 50,3 | 43,8 | 40,8 | 25,0 | 100 ± 12 | 100 ± 10 |
| 16 | 9,8 dB/100 m | 47,3 | 47,3 | 39,7 | 36,7 | 25,0 | 100 ± 12 | 100 ± 10 |
| 20 | 11,0 dB/100 m | 45,8 | 45,8 | 37,7 | 34,7 | 25,0 | 100 ± 12 | 100 ± 10 |
| 25 | 12,4 dB/100 m | 44,3 | 44,3 | 35,8 | 32,8 | 19,0 | 100 ± 15 | 100 ± 10 |
| 31,25 | 13,9 dB/100 m | 42,9 | 42,9 | 33,9 | 30,9 | 19,0 | 100 ± 15 | 100 ± 10 |
| 62,5 | 20,1 dB/100 m | 38,4 | 38,4 | 27,8 | 24,8 | 19,0 | 100 ± 15 | 100 ± 10 |
| 100 | 26,1 dB/100 m | 35,3 | 35,3 | 23,8 | 20,8 | 19,0 | 100 ± 15 | 100 ± 10 |
| 155 | 33,3 dB/100 m | 32,5 | 32,5 | 19,9 | 16,9 | 19,0 | 100 ± 18 | 100 ± 10 |
| 200 | 38,4 dB/100 m | 30,8 | 30,8 | 17,7 | 14,7 | 19,0 | 100 ± 18 | 100 ± 10 |
| 250 | 43,7 dB/100 m | 29,3 | 29,3 | 15,8 | 12,8 | 18,0 | 100 ± 20 | 100 ± 10 |
| 300 | 48,6 dB/100 m | 28,2 | 28,2 | 14,2 | 11,2 | 18,0 | 100 ± 20 | 100 ± 10 |
| 310 | 49,5 dB/100 m | 27,9 | 27,9 | 13,9 | 10,9 | 18,0 | 100 ± 20 | 100 ± 10 |
| 350 | 53,2 dB/100 m | 27,2 | 27,2 | 12,9 | 9,9 | 17,0 | 100 ± 22 | 100 ± 10 |
| UL-Nennspannung |
|---|
| 300 V (CM) |
| UL-Temperatur | Betrieb | Installation | Lagerung |
|---|---|---|---|
| 75 °C | -20 °C bis +75 °C | 0 °C bis +50 °C | -20 °C bis +75 °C |
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,0 Zoll (25 mm) | 2,2 Zoll (56 mm) |
|
Maximale Zugspannung |
40 lbs (18 kg) |
|---|---|
|
Gewicht Kabelgebinde |
21 lbs/1000 Fuß |
|
Umweltverträglichkeit |
Innenbereich |
|---|---|
|
Nachhaltigkeit |
Product Lens™, Umweltdeklaration (EDP, Environmental Product Declaration) verfügbar |
|
Entflammbarkeit/Brandverhalten |
UL 1685 (UL 1581) vertikaler Flammtest, FT1 |
|
NEC/UL-Compliance |
Artikel 800, CM |
|
CEC/C(UL)-Compliance |
CM |
|
ICEA-Compliance |
S-90-661 |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3 |
|
NEMA-Compliance |
NEMA WC-63.1 |
|
Datenkategorie |
Kategorie 5e |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 5e |
|
Leistungsprüfung durch Dritte |
Kategorie 5e Patch |
|
ISO/IEC-Compliance |
ISO/IEC 11801-1, IEC 61156-6 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck enthält absteigende Materialmarkierungen. Die Leiterstränge sind miteinander verklebt. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.503 Revisionsdatum: 03.02.2025 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge | UPC | Fußnote |
|---|---|---|---|---|---|
| 1752A 0101000 | Schwarz | Rolle | 1.000 ft | 612825122210 | C |
| 1752A 010U1000 | Schwarz | UnReel | 1.000 ft | 612825122203 | |
| 1752A 0061000 | Blau | Rolle | 1.000 ft | 612825122173 | C |
| 1752A 006U1000 | Blau | UnReel | 1.000 ft | 612825122166 | |
| 1752A F2V1000 | Grau | Rolle | 1.000 ft | 612825122074 | C |
| 1752A F2VU1000 | Grau | UnReel | 1.000 ft | 612825122067 | |
| 1752A 0051000 | Grün | Rolle | 1.000 ft | 612825122159 | C |
| 1752A 005U1000 | Grün | UnReel | 1.000 ft | 612825122142 | |
| 1752A 0031000 | Orange | Rolle | 1.000 ft | 612825122111 | C |
| 1752A 003U1000 | Orange | UnReel | 1.000 ft | 612825122104 | |
| 1752A 007U1000 | Lila | UnReel | 1.000 ft | 612825122180 | |
| 1752A 0021000 | Rot | Rolle | 1.000 ft | 612825122098 | C |
| 1752A 002U1000 | Rot | UnReel | 1.000 ft | 612825122081 | |
| 1752A 0041000 | Gelb | Rolle | 1.000 ft | 612825122135 | C |
| 1752A 004U1000 | Gelb | UnReel | 1.000 ft | 612825122128 |
