Kategorie 6 OSP-Kabel, 4 Paar, U/UTP, Ohne Gel
| Mögliche Anwendungen | OSP-Außenanlagen, Horizontalkabel für den Innenbereich, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|---|
|
Patent |
Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents. |
| Größe | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 23 | Massiv | BC – blankes Kupfer | 4 |
| Material | Farbcodierung |
|---|---|
| PO – Polyolefin | Weiß & Blau, Weiß & Orange, Weiß & Grün, Weiß & Braun |
| Separator | Material | Nennwert Durchmesser | Ripcord |
|---|---|---|---|
| Zentrales Element (patentiert T-Spline®), EquiBlock™ Isoliertechnik | PO – Polyolefin | 0,29 Zoll (7,4 mm) | Ja |
|
Gesamtdurchmesser des Kabels (Nennwert) |
0,29 Zoll (7,4 mm) |
|---|
| Max. Leiter DCR | Max. kapazitive Unsymmetrie |
|---|---|
| 82 Ohm/km (25 Ohm/1000 Fuß) | 45 pF/100 m |
| Frequenz | Max. Verzögerung | Max. Verzögerungsversatz | Nennwert Ausbreitungsgeschwindigkeit |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 68 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) [dB/100m] | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz | Min. PSANEXT [dB] | Min. PSAACRF [dB] | Min. TCL [dB] | Min. ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2,1 | 74,3 | 72,3 | 72,2 | 70,2 | 67,8 | 64,8 | 20,0 | 105 +/- 10 | 115 +/- 15 | 67,0 | 67,0 | 40,0 | 35,0 |
| 4 | 3,8 | 65,3 | 63,3 | 61,5 | 59,5 | 55,8 | 52,8 | 23,0 | 105 +/- 10 | 100 +/- 7 | 67,0 | 66,2 | 40,0 | 23,0 |
| 8 | 5,3 | 60,8 | 58,8 | 55,4 | 53,4 | 49,7 | 46,7 | 24,5 | 100 +/- 22 | 100 +/- 7 | 67,0 | 60,1 | 40,0 | 16,9 |
| 10 | 5,9 | 59,3 | 57,3 | 53,4 | 51,4 | 47,8 | 44,8 | 25,0 | 100 +/- 22 | 100 +/- 7 | 67,0 | 58,2 | 40,0 | 15,0 |
| 16 | 7,5 | 56,2 | 54,2 | 48,8 | 46,8 | 43,7 | 40,7 | 25,0 | 100 +/- 22 | 100 +/- 7 | 67,0 | 54,1 | 38,0 | 10,9 |
| 20 | 8,4 | 54,8 | 52,8 | 46,4 | 44,4 | 41,8 | 38,8 | 25,0 | 100 +/- 22 | 100 +/- 7 | 67,0 | 52,2 | 37,0 | 9,0 |
| 25 | 9,4 | 53,3 | 51,3 | 44,0 | 42,0 | 39,8 | 36,8 | 24,3 | 100 +/- 22 | 100 +/- 7 | 67,0 | 50,2 | 36,0 | 7,0 |
| 31,25 | 10,5 | 51,9 | 49,9 | 41,4 | 39,4 | 37,9 | 34,9 | 23,6 | 100 +/- 22 | 100 +/- 7 | 67,0 | 48,3 | 35,1 | 5,1 |
| 62,5 | 15,0 | 47,4 | 45,4 | 32,4 | 30,4 | 31,9 | 28,9 | 21,5 | 100 +/- 22 | 100 +/- 7 | 65,6 | 42,3 | 32,0 | |
| 100 | 19,1 | 44,3 | 42,3 | 25,2 | 23,2 | 27,8 | 24,8 | 20,1 | 100 +/- 22 | 100 +/- 7 | 62,5 | 38,2 | 30,0 | |
| 200 | 27,6 | 39,8 | 37,8 | 12,2 | 10,2 | 21,8 | 18,8 | 18,0 | 100 +/- 22 | 100 +/- 7 | 58,0 | 32,2 | 27,0 | |
| 250 | 31,1 | 38,3 | 36,3 | 7,3 | 5,3 | 19,8 | 16,8 | 17,3 | 100 +/- 32 | 100 +/- 7 | 56,5 | 30,2 | 26,0 | |
| 300 | 34,3 | 37,1 | 35,1 | 2,9 | 0,9 | 18,3 | 15,3 | 16,8 | 100 +/- 32 | 100 +/- 7 | 55,3 | 28,7 | 25,2 | |
| 350 | 37,2 | 36,1 | 34,1 | 16,9 | 13,9 | 16,3 | 100 +/- 32 | 100 +/- 7 | 54,3 | 27,3 | 24,6 | |||
| 400 | 40,1 | 35,3 | 33,3 | 15,8 | 12,8 | 15,9 | 100 +/- 32 | 100 +/- 7 | 53,5 | 26,2 | 24,0 | |||
| 450 | 42,7 | 34,5 | 32,5 | 14,7 | 11,7 | 15,5 | 100 +/- 32 | 100 +/- 7 | 52,7 | 25,1 | 23,5 | |||
| 500 | 45,3 | 33,8 | 31,8 | 13,8 | 10,8 | 15,2 | 100 +/- 32 | 100 +/- 7 | 52,0 | 24,2 | 23,0 |
| Nennspannung |
|---|
| 300 V |
| Betrieb | Installation | Lagerung |
|---|---|---|
| -20 °C bis +70 °C | 0 °C bis +60 °C | -40 °C bis +75 °C |
| Mindestinstallation |
|---|
| 2,9 Zoll (74 mm) |
|
Maximale Zugspannung |
25 lbs (11 kg) |
|---|---|
|
Gewicht Kabelgebinde |
33 lbs/1000 ft (49 kg/km) |
|
Umweltverträglichkeit |
Außenbereich – Wassereinwirkung, Außenbereich |
|---|---|
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
Datenkategorie |
Kategorie 6 |
|
TIA/EIA-Compliance |
ANSI/TIA-568.2-D Kategorie 6 |
|
ISO/IEC-Compliance |
11801 ed 2.2 (2011) Klasse EA |
|
CENELEC-Compliance |
Trennklasse gemäß EN50174-2 = a |
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck umfasst absteigende Länge/Metermarkierung von der maximalen Aufmachung bis 0. Nicht zur direkten Verlegung im Erdreich geeignet. Das Kabelummantelungssystem ist speziell zum Schutz des Kabelkerns konzipiert. Das Kabel enthält keine feuchtigkeitsdichten Bänder, Gele oder Pulver. Installation in Übereinstimmung mit allen geltenden elektrischen Vorschriften. Die Integrität der Ummantelung muss während des gesamten Installationsprozesses erhalten bleiben. Das Eindringen von Wasser oder Flüssigkeiten in den Kabelmantel oder in die Kabelenden ist zu vermeiden. Die Kabelenden müssen nach der Installation vor Wasser/Flüssigkeiten geschützt werden. Belden empfiehlt, beim Übergang innerhalb von Gebäuden mit OSP-Kabeln einen Abgrenzungspunkt am Eingang zu verwenden. Die empfohlene Übergangsstelle ist die REVConnect-Kernkupplung, Artikel-Nr. RVACPKUBK-S1. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.62 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Wicklung | Länge |
|---|---|---|---|

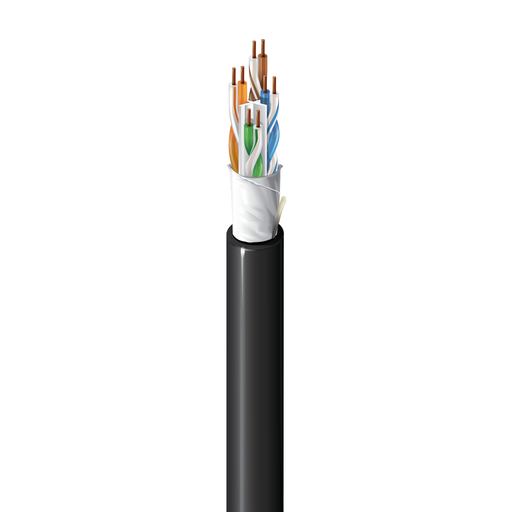

| DOSP6U 0101000 | Schwarz | Rolle | 1.000 ft |
