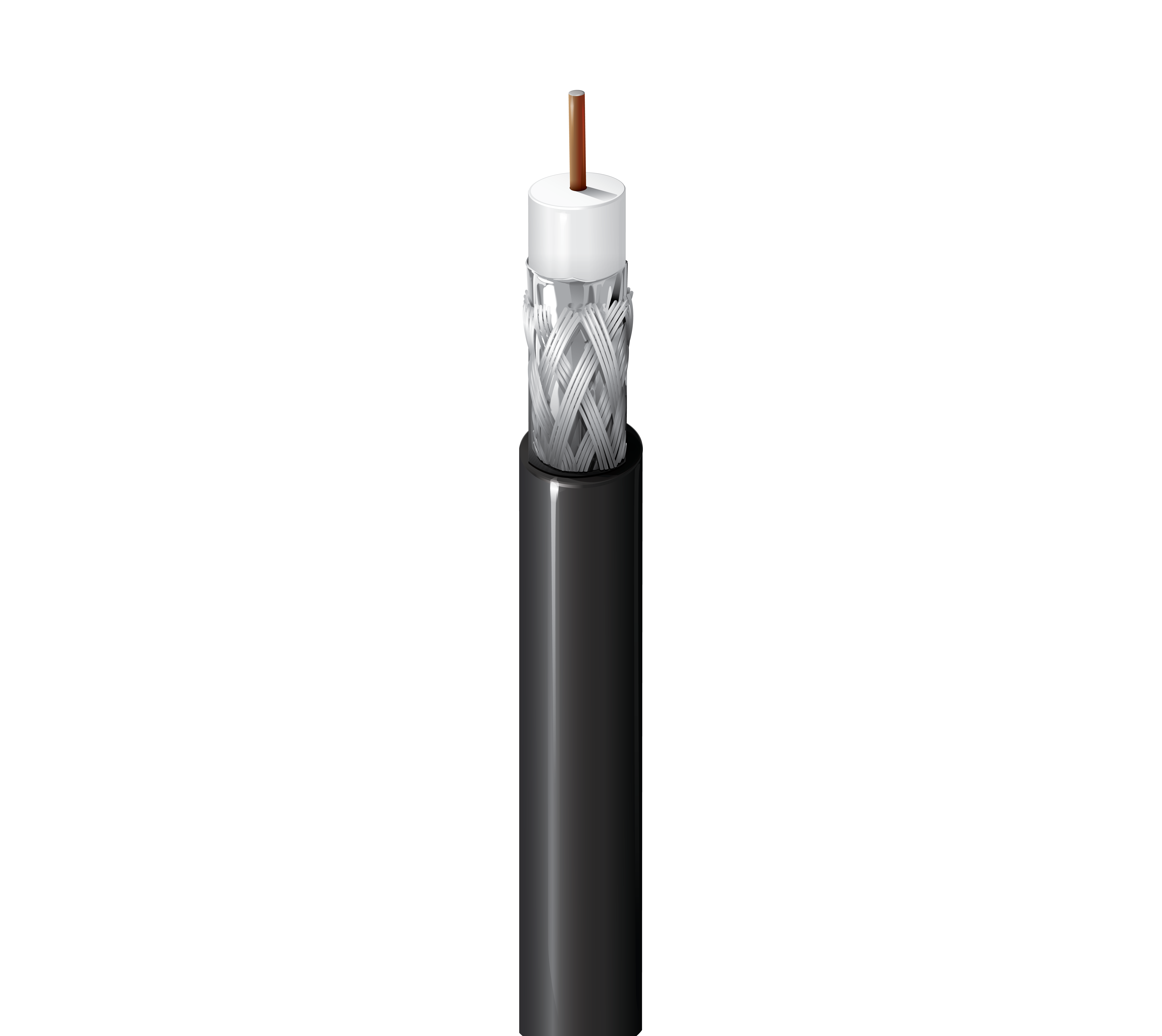

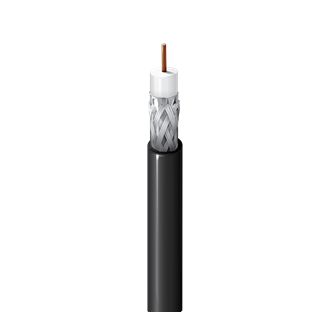

1829P

Breitband-Koaxialkabel, Serie 6, 18 AWG BCCS massiv, Folie + 60% AL-Geflecht, Flamarrest® Buchse, CMP

…
Breitband-Koaxialkabel, Serie 6, 18 AWG massiver Stahlleiter, mit blankem Kupfer beschichtet, FEP-Isolierung, Folie + 60 % Aluminiumgeflecht-Abschirmung, Flamarrest® Ummantelung, CMP
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Breitband, Kabel-TV (CATV), RF-Drop-Kabel, Direct Broadcast Satellite (DBS), OTA-Antennen

Konstruktionsmerkmale

Serie Typ

6

Leiter
Größe Verseilung Nennwert Durchmesser Material
18 AWG Massiv 0,040 Zoll BCCS – Stahl mit blankem Kupfer beschichtet
Isolierung
Material Nenndurchmesser der Isolierung Farbcodierung
FEP – Fluoriertes Ethylenpropylen (Schaum) 0,170 Zoll (4,32 mm) Weiß
Äußere Abschirmung
Layer Abschirmungstyp außen Material Material-Handelsbezeichnung Abdeckung
1 Band Trilaminat (Alum + Poly + Alum) Duobond® II 100 %
2 Geflecht Aluminium 60 %
Äußere Ummantelung
Material Nennwert Durchmesser
PVC – Polyvinylchlorid 0,235 Zoll (5,97 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,235 Zoll (5,97 mm)

Elektrische Kenndaten
Rückflussdämpfung
Frequenz Min. strukturierte Rückflussdämpfung
5–2500 MHz 15 dB
2500–3000 MHz 10 dB
Dämpfung
Frequenz Nom. Dämpfung
1 MHz 0,3 dB/100 Fuß
10 MHz 0,7 dB/100 Fuß
50 MHz 1,6 dB/100 Fuß
100 MHz 2,1 dB/100 Fuß
200 MHz 2,9 dB/100 Fuß
400 MHz 4,3 dB/100 Fuß
700 MHz 6,1 dB/100 Fuß
750 MHz 6,4 dB/100 Fuß
900 MHz 7,1 dB/100 Fuß
1000 MHz 7,6 dB/100 Fuß
1450 MHz 9,6 dB/100 Fuß
1800 MHz 11,0 dB/100 Fuß
2250 MHz 12,7 dB/100 Fuß
3000 MHz 15,1 dB/100 Fuß
Elektrik
Nennwert Leiter DCR Nennwert äußere Abschirmung DCR Nennkapazität Leiter-zu-Abschirmung Nennwert Impedanz Nennwert Ausbreitungsgeschwindigkeit
28 Ohm/1000 Fuß 9 Ohm/1000 ft (30 Ohm/km) 16,3 pF/ft (53,5 pF/m) 75 Ohm 83 %
Speisung
UL-Nennspannung
300 V (CMP)
Mechanische Kenndaten
Temperatur
Betrieb
-20 °C bis +75 °C
Biegeradius
Mindestinstallation
2,4 Zoll (61 mm)

Maximale Zugspannung

150 lbs (68 kg)

Gewicht Kabelgebinde

25 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

1829 A

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.473 Revisionsdatum: 03.05.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC
1829P 010100 Schwarz Rolle 100 ft 612825124078
1829P 010U250 Schwarz UnReel 250 ft 612825124054
1829P 010U500 Schwarz UnReel 500 ft 612825124061
1829P 010U1000 Schwarz UnReel 1.000 ft 612825124047
1829P 877100 Natur Rolle 100 ft 612825124115
1829P 877U250 Natur UnReel 250 ft 612825124092
1829P 877U500 Natur UnReel 500 ft 612825124108
1829P 8771000 Natur Rolle 1.000 ft 612825124122
1829P 877U1000 Natur UnReel 1.000 ft 612825124085
