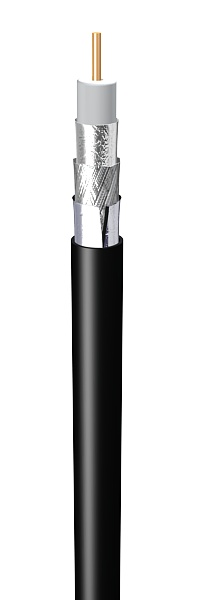

Breitband-Koaxialkabel, Serie 6, 18 AWG massives BC (blankes Kupfer), Dreifache Abschirmung, PVC-Ummantelung, CM
| Mögliche Anwendungen | Breitband, Kabel-TV (CATV), RF-Drop-Kabel, Direct Broadcast Satellite (DBS), OTA-Antennen |
|---|
| AWG | Verseilung | Material | Nenndurchmesser | Anzahl der Koaxialkabel |
|---|---|---|---|---|
| 18 | Massiv | BC – blankes Kupfer | 0,04 Zoll | 1 |
|
Anzahl der Leiter |
1 |
|---|
| Material | Nenndurchmesser |
|---|---|
| PE – Polyethylen (Schaum) | 0,18 Zoll |
|
Tabellenhinweise |
Gas-injiziert |
|---|
| Typ | Layer | Material | Material-Handelsbezeichnung | Abdeckung [%] |
|---|---|---|---|---|
| Band | 1 | Trilaminat (Alum + Poly + Alum) | Duofoil® | 100 % |
| Geflecht | 2 | Aluminium | 77 % | |
| Band | 3 | Bi-Laminat (Alum + Poly) | Duofoil® | 100 % |
|
Tabellenhinweise |
Band mit Kurzschlussfalte und ist mit Ummantelung verklebt |
|---|
| Material | Nenndurchmesser |
|---|---|
| PVC – Polyvinylchlorid | 0,275 Zoll |
| Nennwert Leiter DCR | Nennwert äußere Abschirmung DCR | Äußerer Leiter DCR |
|---|---|---|
| 6,4 Ohm/1000 Fuß | 4,6 Ohm/1000 Fuß | 4,6 Ohm/1000 Fuß |
| Nennkapazität Leiter zu Abschirmung |
|---|
| 16,2 pF/Fuß |
| Nenninduktivität |
|---|
| 0,097 µH/Fuß |
| Charakteristische Nennimpedanz |
|---|
| 75 Ohm |
| Frequenz [MHz] | Min. Rückflussdämpfung (SRL) |
|---|---|
| 5–1000 MHz | 20 dB |
| 1000–2250 MHz | 15 dB |
| 2250–3000 MHz | 10 dB |
| Frequenz [MHz] | Nominalwert Einfügungsverlust |
|---|---|
| 5 MHz | 0,5 dB/100 Fuß |
| 55 MHz | 1,4 dB/100 Fuß |
| 211 MHz | 2,6 dB/100 Fuß |
| 500 MHz | 4,1 dB/100 Fuß |
| 750 MHz | 5,1 dB/100 Fuß |
| 862 MHz | 5,5 dB/100 Fuß |
| 1000 MHz | 6 dB/100 Fuß |
| 1450 MHz | 7,8 dB/100 Fuß |
| 1800 MHz | 8,6 dB/100 Fuß |
| 2250 MHz | 9,8 dB/100 Fuß |
| 3000 MHz | 11,3 dB/100 Fuß |
| Nominale Verzögerung | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|
| 1,2 ns/Fuß | 83 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) |
|---|---|
| 5 MHz | 0,58 dB/100 Fuß |
| 55 MHz | 1,6 dB/100 Fuß |
| 211 MHz | 3,05 dB/100 Fuß |
| 500 MHz | 4,66 dB/100 Fuß |
| 750 MHz | 5,65 dB/100 Fuß |
| 862 MHz | 6,1 dB/100 Fuß |
| 1000 MHz | 6,55 dB/100 Fuß |
| 1450 MHz | 8 dB/100 Fuß |
| 1800 MHz | 8,8 dB/100 Fuß |
| 2250 MHz | 10 dB/100 Fuß |
| 3000 MHz | 11,9 dB/100 Fuß |
| Frequenz [MHz] | Wirksamkeit der Abschirmung |
|---|---|
| 5 MHz | |
| 50 MHz | 125 dB |
| 50 MHz | |
| 1000 MHz |
| UL-Nennspannung |
|---|
| 350 V RMS |
|
Nenntemperatur gemäß UL |
80 °C |
|---|---|
|
Betriebstemperaturbereich |
-40 °C bis +80 °C |
|
Gewicht Kabelgebinde |
32 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
91 lbs. |
|
Mindestbiegeradius/Minor Axis |
2,75 Zoll |
|
NEC/(UL)-Compliance |
CATV, CM |
|---|---|
|
CEC/C(UL)-Compliance |
CM |
|
CPR-Euroklasse |
Eca |
|
RG-Typ |
6 |
|
Serie Typ |
6 |
|
Umgebung |
Innenbereich (nicht für Riser- oder Plenum-Anwendungen) |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
EU-Richtlinie 2003/11/EC (BFR) |
|
EU CE-Zeichen |
Ja |
|
MII Bestell-Nr. 39 (China RoHS) |
Ja |
|
Eignung – innen |
Ja |
|---|
|
Entflammbarkeit gemäß UL |
UL1685 |
|---|---|
|
Entflammbarkeit gemäß IEC |
IEC 60332-1-2 |
|
UL-Nennspannung |
350 V RMS |
|
Plenum (J/N) |
Nein |
|---|
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.465 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Aufmachung | Länge | UPC |
|---|---|---|---|---|
| 7915A 010500 | Schwarz | Rolle | 500 ft | 612825190974 |
| 7915A 010U500 | Schwarz | UnReel | 500 ft | 612825191032 |
| 7915A 0101000 | Schwarz | Rolle | 1.000 ft | 612825191018 |
| 7915A 010U1000 | Schwarz | UnReel | 1.000 ft | 612825190998 |
| 7915A 010N1000 | Schwarz | Haspel mit kleiner Trommel | 1.000 ft | 612825190981 |
| 7915A 009500 | Weiß | Rolle | 500 ft | 612825190936 |
| 7915A 009U500 | Weiß | UnReel | 500 ft | 612825191001 |
| 7915A 0091000 | Weiß | Rolle | 1.000 ft | 612825190967 |
| 7915A 009U1000 | Weiß | UnReel | 1.000 ft | 612825190943 |
