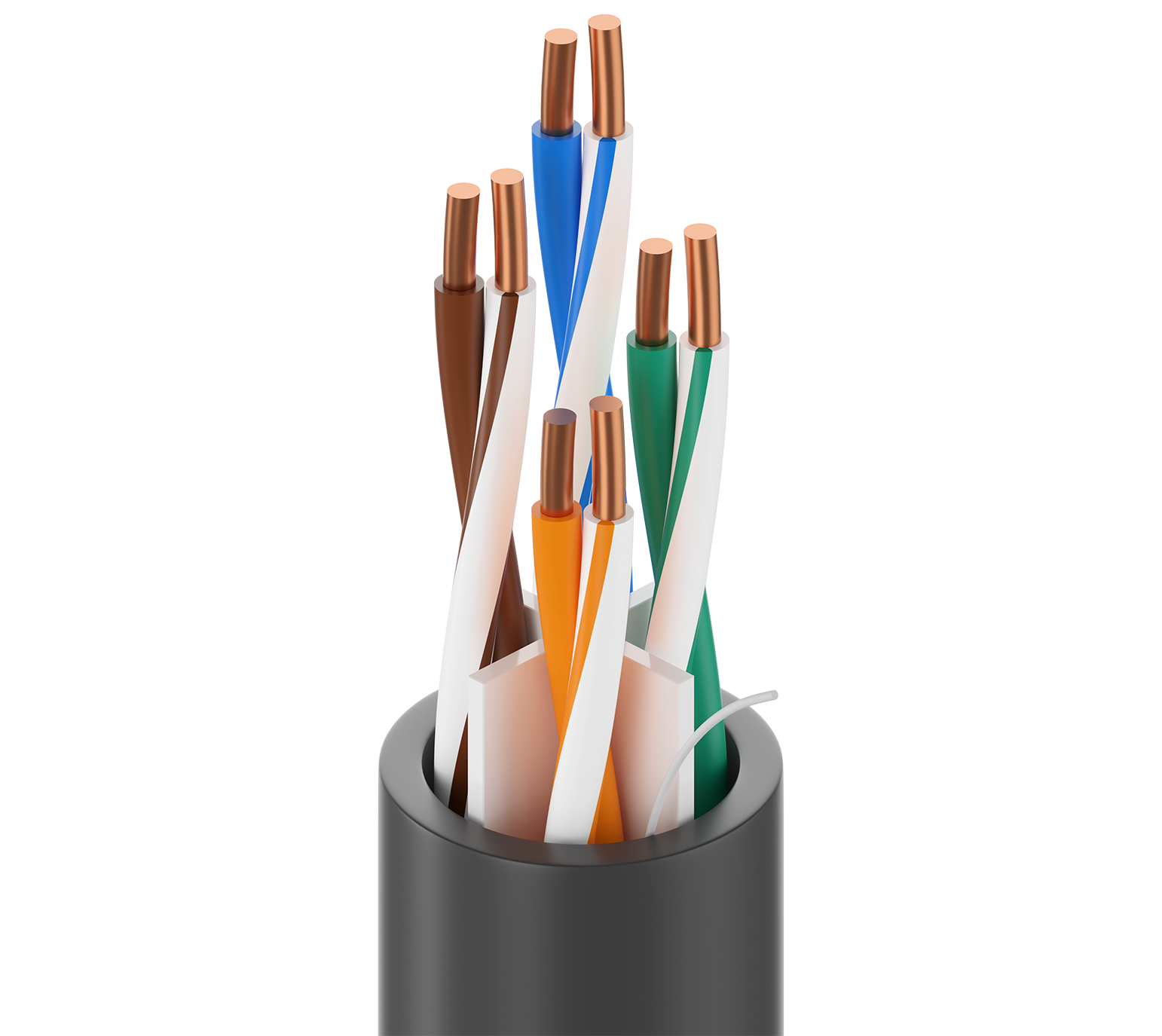

7927 A

DataTuff® Cat 6, 4 Bonded-Pair #23 Sol BC, PO-Isolierung, PVC-Ummantelung, Öl- und Sonnenlichtbeständigkeit CMR

…
Industrial Ethernet Cat. 6, 4 Bonded-Pair 23AWG (massives) blankes Kupfer, PO-Isolierung, äußere Ummantelung aus PVC, Öl- und Sonnenlichtbeständigkeit CMR
Englisch
Angebot anfordern
Teilen
Muster anfordern Produktmeldungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

raue Umgebungen, IIoT, Fabrik- oder Prozessautomatisierung, IP-Kameras und -Geräte, Datenkommunikation, usw.

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen über Patente finden Sie auf https://www.belden.com/patents.

Konstruktionsmerkmale
Leiter
Komponente Größe Verseilung Material Anzahl der Elemente
Paar(e) 23 AWG Massiv BC – blankes Kupfer 4
Isolierung
Material Farbcodierung
PO – Polyolefin Weiß-blauer Streifen und Blau, weiß-orangefarbener Streifen und Orange, weiß-grüner Streifen und Grün, weiß-brauner Streifen und Braun

Bonded-Pair

Ja

Äußere Ummantelung
Separator Material Nennwert Durchmesser Ripcord
Zentrales Element (E-Spline® patentiert) PVC – Polyvinylchlorid 0,304 Zoll (7,72 mm) Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,304 Zoll (7,72 mm)

Elektrische Kenndaten
Elektrik
Max. Leiter DCR Max. kapazitive Unsymmetrie
82 Ohm/km (25 Ohm/1000 Fuß) 65,6 pF/Fuß
Verzögerung
Max. Verzögerung Max. Verzögerungsversatz Nennwert Ausbreitungsgeschwindigkeit
538 ns/100 m 38 ns/100 m 67 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Min. SRL (Rückflussdämpfung) [dB] Max./Min. Eingangsimpedanz (nicht angepasst) [Ohm] Max./Min. angepasste Impedanz [Ohm]
1 1,9 dB/100 m 82,3 80,3 80,5 78,5 73,8 70,8 20 27 100 ± 12 100 ± 15
4 3,6 dB/100 m 73,3 71,3 69,7 67,7 61,8 58,8 23 27 100 ± 12 100 ± 10,4
8 5,1 dB/100 m 68,8 66,8 63,7 61,7 55,7 52,7 24,5 27 100 ± 12 100 ± 8
10 5,7 dB/100 m 67,3 65,3 61,6 59,6 53,8 50,8 25 27 100 ± 12 100 ± 7,3
16 7,2 dB/100 m 64,3 62,3 57 55 49,7 46,7 25 27 100 ± 12 100 ± 5,7
20 8,1 dB/100 m 62,8 60,8 54,7 52,7 47,8 44,8 25 27 100 ± 12 100 ± 5
25 9,1 dB/100 m 61,3 59,3 52,3 50,3 45,8 42,8 25 27 100 ± 15 100 ± 5
31,25 10,2 dB/100 m 59,9 57,9 49,7 47,7 43,9 40,9 25 27 100 ± 15 100 ± 5
62,5 14,7 dB/100 m 55,4 53,4 40,7 38,7 37,9 34,9 25 27 100 ± 15 100 ± 5
100 18,9 dB/100 m 52,3 50,3 33,4 31,4 33,8 30,8 25 27 100 ± 15
155 23,9 dB/100 m 49,5 47,5 25,5 23,5 30 27 22,8 24,7 100 ± 15
200 27,5 dB/100 m 47,8 45,8 20,3 18,3 27,8 24,8 21,7 23,4 100 ± 15
250 31,2 dB/100 m 46,3 44,3 15,2 13,2 25,8 22,8 20,5 22,2 100 ± 20
300 34,5 dB/100 m 43,2 41,2 10,6 8,6 24,3 21,3 20,2 21,2 100 ± 20
310 35,2 dB/100 m 42,9 40,9 9,8 7,8 24 21 20,1 21,1 100 ± 20
350 37,7 dB/100 m 42,2 40,2 6,5 4,5 22,9 19,9 19,8 20,4 100 ± 22
400 40,6 dB/100 m 41,3 39,3 2,6 0,6 21,8 18,8 19,5 19,7 100 ± 22
450 43,5 dB/100 m 40,5 38,5 2,1 0,1 20,7 17,7 18,9 19,1 100 ± 22
460 44,0 dB/100 m 40,4 38,4 0 0 20,5 17,5 18,8 19 100 ± 22
500 46,2 dB/100 m 39,8 37,8 19,8 16,8 18,4 18,5 100 ± 22
550 48,8 dB/100 m 39,2 37,2 19 16 18 18 100 ± 22
600 51,4 dB/100 m 38,6 36,6 18,2 15,2 17,6 17,6 100 ± 22
Speisung
UL-Nennspannung
300 V (CMR)
Mechanische Kenndaten
Temperatur
UL-Temperatur Betrieb Installation Lagerung
60 °C -40 °C bis +75 °C -25 °C bis +75 °C -40 °C bis +75 °C
Biegeradius
Mindestspannung im Ruhezustand
0,25 Zoll (6,4 mm)

Maximale Zugspannung

45 lbs (20 kg)

Gewicht Kabelgebinde

38 lbs/1000 Fuß

Standards und Compliance

Umweltverträglichkeit

Riser, Innenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit

Entflammbarkeit/Brandverhalten

UL1666 Riser, FT4, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMR

CEC/C(UL)-Compliance

CMR

NEMA-Compliance

ANSI/NEMA WC-66

Datenkategorie

Kategorie 6

TIA/EIA-Compliance

ANSI/TIA-568.2-D Kategorie 6

ISO/IEC-Compliance

ISO/IEC 11801-1, IEC 61156-5

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE), REACH: 2020-01-16

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Produkthinweise

Anmerkungen

Verifiziert durch Dritte gemäß TIA/EIA-568-B.2, Kategorie 6. Die Betriebstemperatur unterliegt einer Längenabstufung. Kabel besteht -40 °C Kaltbiegung nach UL 1581.

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.426 Revisionsdatum: 12.12.2023

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung Länge UPC Fußnote
7927A 0101000 Schwarz Rolle 1.000 ft 612825191445 C
7927A 0102000 Schwarz Rolle 2.000 ft 612825191452 C
7927A 0105000 Schwarz Rolle 5.000 ft 612825191469 C
