Medienmodul passend für die Serie RAVEN 5000

Verfügbarkeit:

Asien-Pazifik
Status:

Aktiv

Zitieren

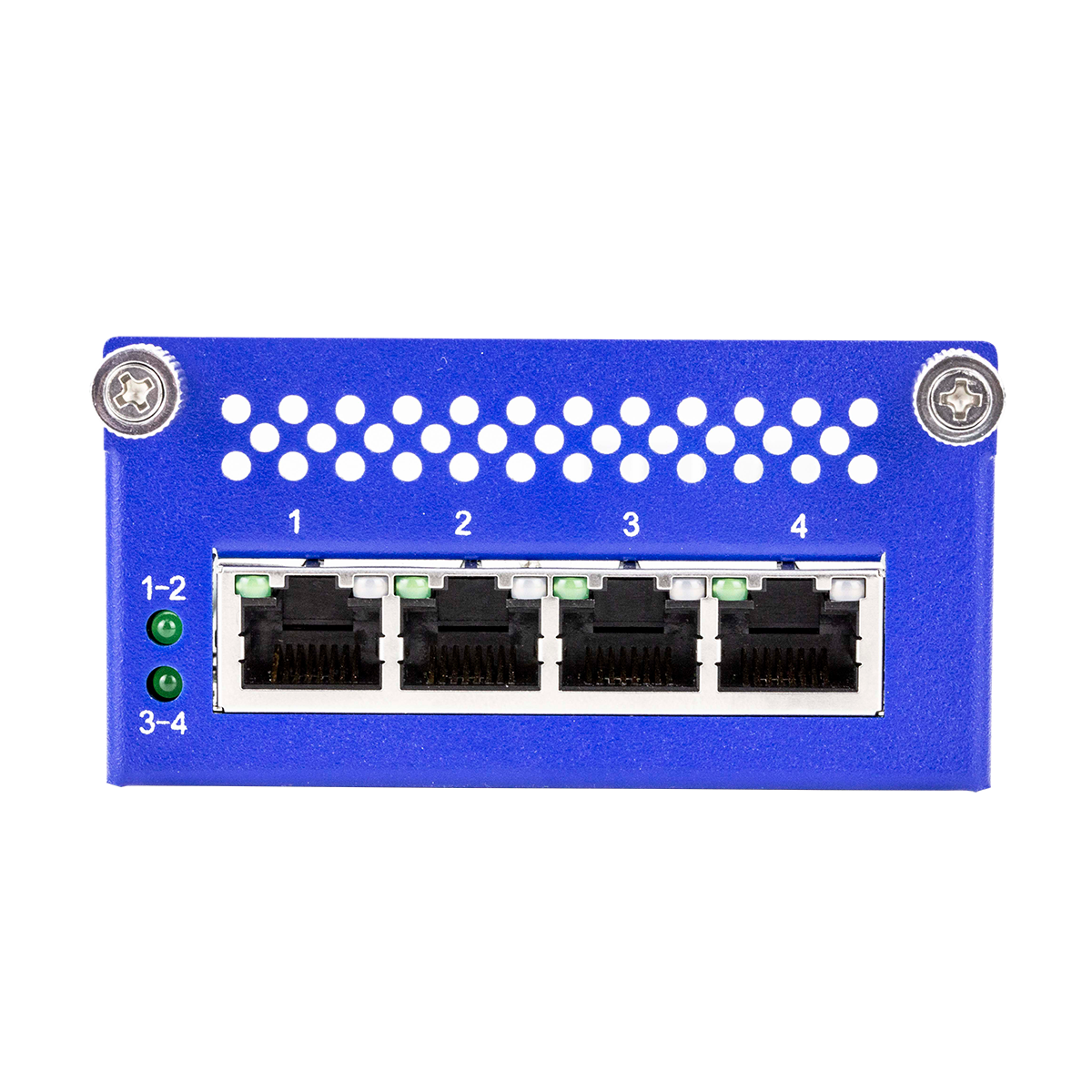

RAVEN 5000M-4T

Technische Daten

Technische Daten

Produktbeschreibung

Typ	RAVEN 5000M-4T
Name	RAVEN 5000M-4T
Beschreibung	Medienmodul passend für die Serie RAVEN 5000
Port-Typ und Anzahl	4 × FE/GE TX-Ports

Versorgung

Betriebsspannung	Stromversorgung über Firewall

Umgebungsbedingungen

Zulässige Feuchtigkeit (Lagerung/Transport)	5 % bis 95 %
Betriebstemperatur	-5-+45 °C
Minimale Lagertemperatur	-20°C Zu +70 °C
Relative Luftfeuchte (nicht kondensierend)	5-85 %
Gesamtbreite	78.4 mm
Gesamthöhe	39.8 mm
Tiefe	195.7 mm
Gewicht	0.6 kg

Mechanische Stabilität

IEC 60068-2-6 Vibration	1 mm, 2 Hz–13,2 Hz, 90 min.; 0,7 g, 13,2 Hz–100 Hz, 90 min.; 3.5 mm, 3 Hz–9 Hz, 10 Zyklen, 1 Oktave/Min.; 1 g, 9 Hz–150 Hz, 10 Zyklen, 1 Oktave/Min.
IEC 60068-2-27 Stoß	15 g, 11 ms Dauer, 18 Stöße

Immunität gegen EMC-Störung

EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD)	4 kV Kontaktentladung, 8 kV Luftentladung
EN 61000-4-3 elektromagnetisches Feld	10 V/m (80-1000 MHz), 3 V/m (1000-6000 MHz)
DE 61000-4-4 schnelle Transienten (Burst)	2 kV Stromleitung, 1 kV Datenleitung
DE 61000-4-5 Stoßspannung	Stromleitung: 2 kV (Ader/Erde), 1 kV (Ader/Ader), 1 kV Datenleitung
DE 61000-4-6 Leitungsgeführte Immunität	10 V (150 kHz bis 80 MHz)
EN 61000-4-8 Netzfrequenz Magnetfeld	30A/m
EN 61000-4-11 Spannungseinbrüche, Kurzunterbrechung	0 % (20 ms), 40 % (300 ms), 70 % (500 ms), 0 % (5 s)

Immunität gegen EMC

EN 55032	EN 55032 Klasse A
EN 61000-3-2	EN 61000-3-2 Klasse A
EN 61000-3-3	EN 61000-3-3
FCC CFR47 Teil 15	FCC 47CFR Teil 15, Klasse A

Zulassungen

FCC	Konform
China Network Access Certificate	Konform
RoHS-konform	Entspricht der Norm RoHS (EU 2015/863) und RoHS (GB/T26572-2011)

Lieferumfang und Zubehör

Lieferumfang	Medienmodul

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.10 Revisionsdatum: 05-14-2024

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.10 Revisionsdatum: 05-14-2024
