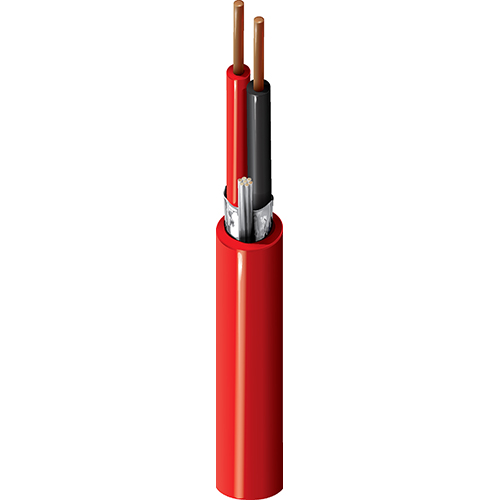

Safe-T-Line 1 Paar x AWG14 (Solid SBC) Feuerbeständiger Mehrleiter, BS 6387 CWZ, EN 50200 PH120, EN60331-2, geschirmt, keramisierbare Silikonisolierung, raucharmer, halogenfreier Mantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

5120FME

Technische Daten
Ressourcen

Technische Daten

Produktbeschreibung

Mögliche Anwendungen	Feuerbeständige Anwendungen mit Industriesteuerung, Kabelkanälen, Kabelpritschen und -kanälen, digitaler Steuerung, Instrumenten (4–20 mA, 0–10 V, ...), digitaler Niederspannungssteuerung (24 V, …), Encodern, Steuerkreisen, verteiltem Steuerungssystem (DCS), speicherprogrammierbarer Steuerung (SPS), Magnetspulen, Ventilen, Stellantrieben, Stellungsreglern

Konstruktionsmerkmale

Leiter

Element	Size	Stranding	Material
Pair(s)	14 AWG	Solid	BC - Bare Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	Silicone Rubber	0.034 in (0.86 mm)	0.133 in (3.38 mm)	Black, Red

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	16 AWG (7x24) TC

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter
PO - Polyolefin	0.045 in (1.1 mm)	0.362 in (9.19 mm)

Äußere Ummantelung1 Anmerkungen zur Tabelle	Hochflammhemmendes, halogenfreies Polyolefin

Elektrische Kenndaten

Elektrik

Nom. Conductor DCR	Max. Current
6.65 Ohm/1000ft	29 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
300 V

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
105°C	-20°C to +105°C

Biegeradius

Stationary Min.	Installation Min.	Flexing Min.
3.62 in (91.9 mm)	3.62 in (91.9 mm)	3.62 in (91.9 mm)

Maximale Zugspannung	135.1 lbs (61.28 kg)
Gewicht Kabelgebinde	76 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich< Mehrfachsep/> Steigleitung, Innen, Außen, halogenfrei, sonnenlichtbeständig
Entflammbarkeit/Brandverhalten	UL 1666 Steigleitung, 1202
NEC/UL-Compliance	Artikel 760, FPLR, ITC, PLTC
Einhaltung der europäischen Richtlinien	EU-Richtlinie 2011/65/EU (RoHS 2)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	BS 6387 CWZ, EN50200 PH120
Plenum-Nummer	Nein

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.45 Revisionsdatum: 07-18-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.45 Revisionsdatum: 07-18-2025
