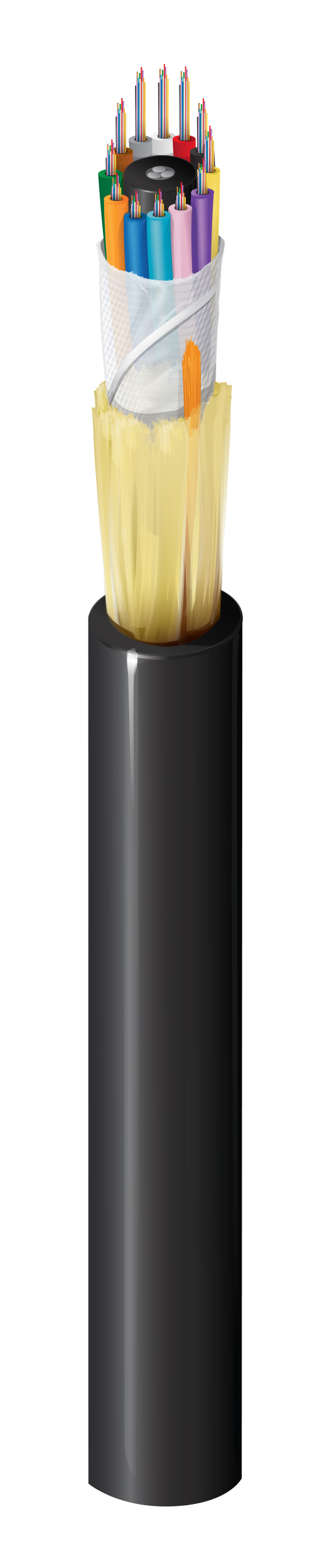

FSSL144NG

Bündelader für den Außenbereich OS2 mit 144 Fasern

…
FX Bündelader OS2 für den Außenbereich mit 144 Glasfasern, OSP Teileinheiten (12 F), Gel, Schwarz
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Campus-Netzwerk, Langstrecken, Backbone

Faser-Spezifikationen

Fasertyp

OS2

Faserkerndurchmesser

8,2/125 µm

Faserdurchmesser

250 µm

Faseranzahl

144

Farbcodierung der Faser

TIA-598-D

Kabelaufbau

Anzahl aktiver Untergruppen

12

Fasern pro Untergruppe

12

Untergruppe Wasserabweisend

Gelfüllung

Durchmesser Untereinheit

0,098 Zoll (2,5 mm)

Zentrales Verstärkungselement

GFK, ummantelt

Kernumhüllung

Wasserabweisendes Band

Wasserblockende Kabelseele

Wasserblockender Mantel

Spezifikationen der inneren Ummantelung

Material

PE – Polyethylen

Spezifikationen der äußeren Ummantelung

Verstärkungselement

Wasserabweisende Aramidgarne

Material der Ummantelung

PE – Polyethylen

Nennwert Durchmesser

0,621 Zoll (15,8 mm)

Farbe

Schwarz

Anzahl der Ripcords

1

Optische Merkmale
Wellenlänge 1310 nm 1550 nm
Max. Dämpfung 0,40 dB/km 0,30 dB/km
Felddurchmesser 9,2 µm 10,4 µm
1 Gigabit Ethernet-Leistung 5.000 m --
10 Gigabit Ethernet-Leistung 10.000 m 40.000 m
Mechanische Kenndaten

Min. Biegeradius bei Installation

15x Kabel AD

Min. Biegeradius im Betrieb

10x Kabel AD

Max. Zugfestigkeit während der Installation

2670 N (600 lbf)

Max. Zugfestigkeit während des Betriebs

800 N (180 lbf)

Druckfestigkeit

220 N/cm

Gewicht Kabelgebinde

112 lbs/kft (167 kg/km)

Temperaturbereich

Temperaturbereich für die Installation

-30 °C bis +70 °C

Betriebstemperaturbereich

-40 °C bis +70 °C

Lagertemperaturbereich

-40 °C bis +75 °C

Standards und Compliance

Umweltverträglichkeit

Außenbereich, Erdverlegung

Nachhaltigkeit

CA Prop 65

ICEA-Compliance

S-87-640

TIA/EIA-Compliance

ANSI/ICEA S-87-640

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.77 Revisionsdatum: 01.04.2024

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Wicklung UPC
FSSL144NG Schwarz Rolle 612825372622
