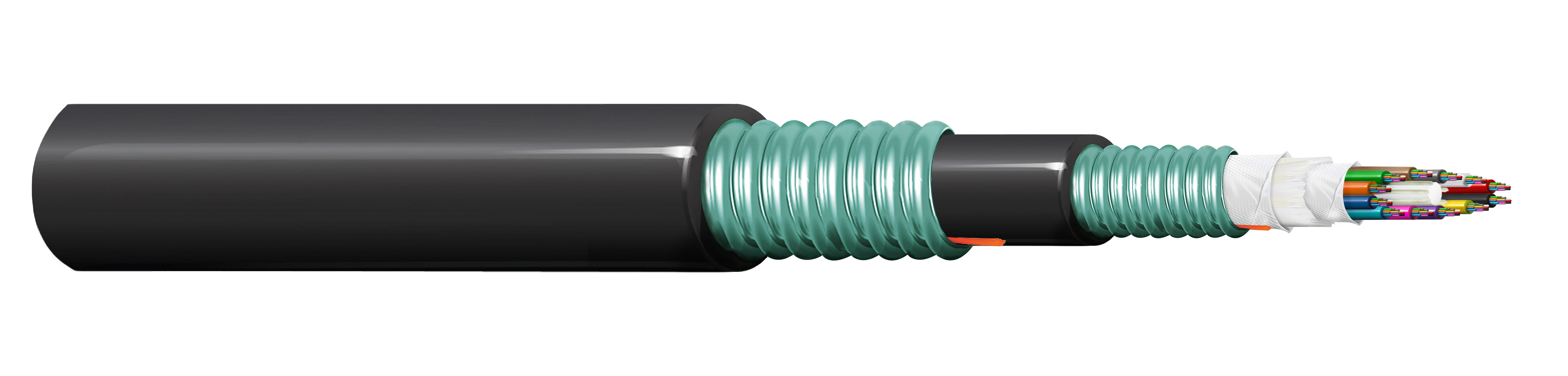

Multi-Bündelader-Glasfaserkabel für den Außenbereich mit trockenem Kern, Glasfasern als Verstärkungselement, innerem Stahlriffelmantel (vollständiger Nagetierschutz), innerer Ummantelung aus Polyethylen, äußerem Stahlriffelmantel (vollständiger Nagetierschutz) und äußerer Ummantelung aus Polyethylen. Produktmerkmal: Dieses Kabel bietet einen verbesserten Nagetierschutz durch den Stahlriffelmantel (durchgehender Nagetierschutz) und zusätzlichen Schutz durch eine doppelte Panzerung. Bestehend aus 12 Rohren mit einem Durchmesser von 1,9 mm mit 132 Fasern (11t x 12f) SM OS2 G.657.A2.

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Umgebung	Außenbereiche
Mögliche Anwendungen	Für den Außeneinsatz in strukturierten (Daten-)Verkabelungssystemen wie Industrie-Backbone, Campus-Backbone, Gebäude-Backbone (Riser) und/oder Horizontalverkabelung. Für den Außeneinsatz in Netzwerken für Industrie, Telekommunikation, Kabelfernsehen und/oder Rundfunk. Einfache Installation in Kanälen, Tunneln und Gräben und/oder Rohren. Zur Verlegung im Erdreich geeignet.

Aufbau

Aufbau der Glasfaserkabel

Fiber Type	Fiber Grade acc. ITU-T	Fiber Count	Subunit Color
OS2	G.657A2	132	TIA coding (Gxxxxxx.T): Blue, Orange, Green, Brown, Gray, White, Red, Black, Yellow, Violet, Pink

Faser-Farbcode	TIA-Kodierung (Gxxxxxx.T): Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Violett, Pink, Aquamarin

Typ des zentralen Verstärkungselements	GRP
Wasserdichte Kabelseele	Ja
Kabelseele, feuchtigkeitsdicht	Wasserblockierendes Glasgarn- + Band
Gewicht Kabelgebinde	360 kg/km

Spezifikationen der Untergruppe

Anzahl aktiver Untergruppen	11
Anzahl der Positionen der Untergruppe	12
Fasern pro Untergruppe	12

Physische Spezifikationen

Panzerungstyp	Doppelte Stahlbandpanzerung

Spezifikationen der Ummantelung

Anzahl der Ummantelungen	doppelte Ummantelung

Innere Ummantelung

Farbe	Schwarz
Material	PE – Polyethylen

Spezifikationen der äußeren Ummantelung

Äußere Ummantelung

Material	Color	Nominal Diameter	Ripcord
PE - Polyethylene	Black	20.5 mm	Yes

Optische Merkmale

Maximale Dämpfung bei 1310 nm	0.40 dB/km
Maximale Dämpfung bei 1550 nm	0.30 dB/km
Maximale Dämpfung bei 1625 nm	0.30 dB/km

Mechanische Kenndaten

Mechanische Tests

Description	Tested Standard	Requirement/Value	According to Family Specification
Cable Min. Bend Radius Installation (Short Term)	IEC 60794-1-21-E6	410 mm	IEC 60794-3-10
Cable Min. Bend Radius Operation (Long Term)	IEC 60794-1-21-E11	410 mm	IEC 60794-3-10
Cable Max. Tensile Strength Installation (Short Term)	IEC 60794-1-21-E1	6000 N (1349 lbf)	IEC 60794-3-10
Cable Max. Tensile Strength Operation (Long Term)	IEC 60794-1-21-E1	2000 N (450 lbf)	IEC 60794-3-10
Cable Max. Crush Resistance Installation (Short Term)	IEC 60794-1-21-E3	22 kN/m	IEC 60794-3-10
Cable Max. Crush Resistance Operation (Long Term)	IEC 60794-1-21-E3	11 kN/m	IEC 60794-3-10
Cable Impact Resistance	IEC 60794-1-21-E4	10 J, 300 mm Radius, 3 Cycles	IEC 60794-3-10
