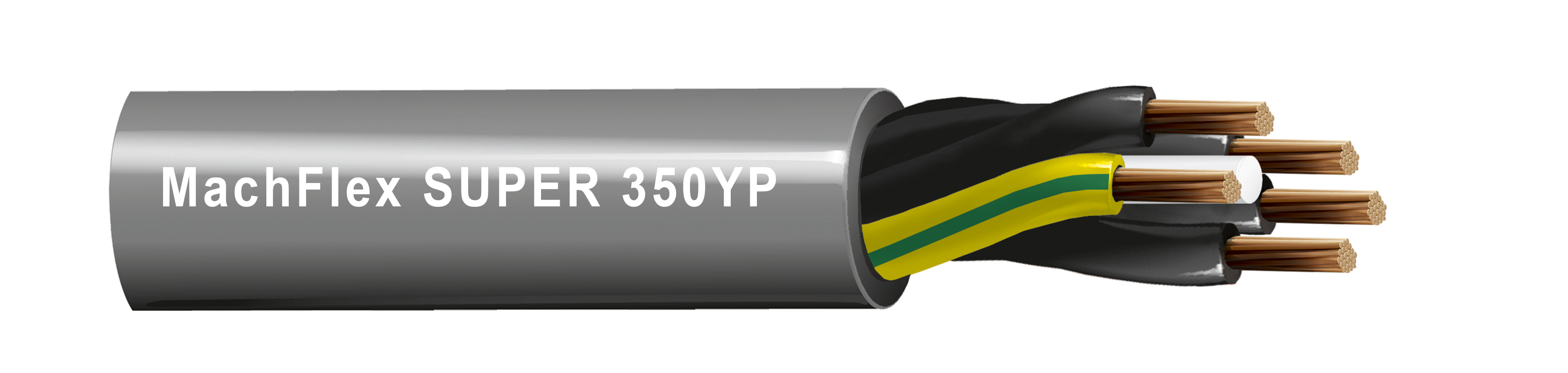

MachFlex™ High Flex Super 350YP Steuerkabel, 11 Leiter + 1 Erdung, 0,5 mm², blankes Kupferlitzenkabel, PVC-Isolierung, PUR-Mantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Entwickelt für Anwendungen, die an Standorten mit gelegentlicher Biegung und festen Standorten installiert sind. Zu den Kabelanwendungen gehören Präzisionssteuerungssensoren, Mehrachsen-Steuerungsmaschinen, Temperaturregler, Bedienfelder, Maschinenschneidwerkzeuge, Zusatzgeräte, Motordrehzahlregelung, Produktionsmaschinen und vieles mehr. Eine PUR-Ummantelung gewährleistet ein Kabel mit hervorragender Abriebfestigkeit. Flex-Zyklen von mehr als 5 Millionen wären ideal für die Schleppkette und die sich häufig bewegenden Felder.

Mögliche Anwendungen

Entwickelt für Anwendungen, die an Standorten mit gelegentlicher Biegung und festen Standorten installiert sind. Zu den Kabelanwendungen gehören Präzisionssteuerungssensoren, Mehrachsen-Steuerungsmaschinen, Temperaturregler, Bedienfelder, Maschinenschneidwerkzeuge, Zusatzgeräte, Motordrehzahlregelung, Produktionsmaschinen und vieles mehr. Eine PUR-Ummantelung gewährleistet ein Kabel mit hervorragender Abriebfestigkeit. Flex-Zyklen von mehr als 5 Millionen wären ideal für die Schleppkette und die sich häufig bewegenden Felder.

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Stranding Class	Material
Conductor(s)	11	0.5 mm²	Stranded	Class 6	BC - Bare Copper
Ground	1	0.5 mm²	Stranded	Class 6	BC - Bare Copper

Isolierung

Element	Material	Color Code
Conductor(s)	PVC - Polyvinyl Chloride	Black #1, Black #2, Black #3, Black #4, Black #5, Black #6, Black #7, Black #8, Black #9, Black #10, Black #11
Ground	PVC - Polyvinyl Chloride	Yellow/Green

Äußere Ummantelung

Material
PUR - Polyurethane

Gesamtdurchmesser des Kabels (Nennwert)	9,7 mm (0,38 Zoll)

Elektrische Kenndaten

Speisung

Voltage Rating
300/500 V (Max. Operating Voltage), 4000 V (Testing Voltage)

Mechanische Kenndaten

Temperatur

Operating	Installation
-5°C to +70°C(Occasional movement)	-40°C to +80°C(Fixed installation)

Biegeradius

Installation Min.	Flexing Min.
38.8 mm (1.53 in)	72.75 mm

Gewicht Kabelgebinde	130 kg/km (87 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, DIN VDE 0482-332-1-2, DIN EN 60332-1-2
ISO/IEC-Compliance	IEC 60228
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2)
Weitere Standard-Compliance(s)	VDE 0285, EN 50525-2-51, VDE 0285-525-2-51, VDE 0295, EN 50363-3, EN 50363-10-2, BS 6360

Produkthinweise

Anmerkungen	Allgemeine Referenznormen : VDE 0207-363-3, VDE 0207-363-10-2

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.48 Revisionsdatum: 09-07-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.48 Revisionsdatum: 09-07-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Länge
HF12G0.5P 010100M	Schwarz, RAL 9004	100 m
HF12G0.5P 010200M	Schwarz, RAL 9004	200 m
HF12G0.5P 010300M	Schwarz, RAL 9004	300 m
HF12G0.5P 006100M	Blau	100 m
HF12G0.5P 006200M	Blau	200 m
HF12G0.5P 006300M	Blau	300 m
HF12G0.5P G8U100M	Grau, RAL 7001	100 m
HF12G0.5P G8U200M	Grau, RAL 7001	200 m
HF12G0.5P G8U300M	Grau, RAL 7001	300 m
