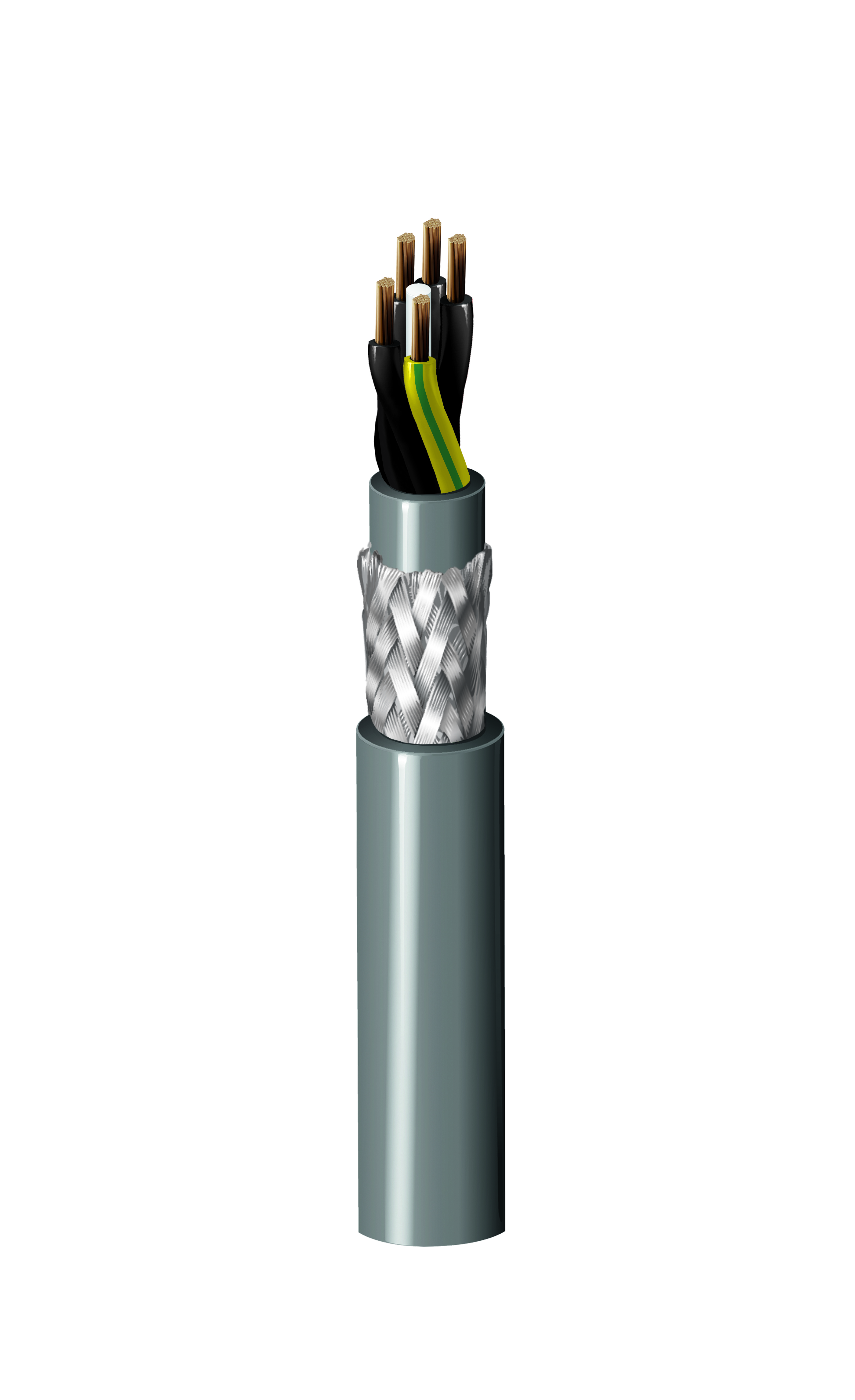

MachFlex™ High Flex Control 350CP, 11 Leiter + 1 Erdung, 1,0 mm², blankes Kupferlitzenkabel, PVC-Isolierung, PVC-Innenmantel, verzinnter Kupfergeflechtschirm, PUR-Außenmantel

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Entwickelt für Anwendungen, die an Standorten mit gelegentlicher Biegung und festen Standorten installiert sind. Zu den Kabelanwendungen gehören Präzisionssteuerungssensoren, Mehrachsen-Steuerungsmaschinen, Temperaturregler, Bedienfelder, Maschinenschneidwerkzeuge, Zusatzgeräte, Motordrehzahlregelung, Produktionsmaschinen und vieles mehr. Die PUR-Ummantelung sorgt für eine hervorragende Abriebfestigkeit und Biegezyklen von mehr als 5 Millionen, was ideal für Schleppketten und sich häufig bewegende Bereiche ist. Durch die Abschirmung sind die Kabel mit einer ausgezeichneten Immunität ausgestattet.

Mögliche Anwendungen

Entwickelt für Anwendungen, die an Standorten mit gelegentlicher Biegung und festen Standorten installiert sind. Zu den Kabelanwendungen gehören Präzisionssteuerungssensoren, Mehrachsen-Steuerungsmaschinen, Temperaturregler, Bedienfelder, Maschinenschneidwerkzeuge, Zusatzgeräte, Motordrehzahlregelung, Produktionsmaschinen und vieles mehr. Die PUR-Ummantelung sorgt für eine hervorragende Abriebfestigkeit und Biegezyklen von mehr als 5 Millionen, was ideal für Schleppketten und sich häufig bewegende Bereiche ist. Durch die Abschirmung sind die Kabel mit einer ausgezeichneten Immunität ausgestattet.

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Stranding Class	Material
Conductor(s)	11	1 mm²	Stranded	Class 6	BC - Bare Copper
Ground	1	1 mm²	Stranded	Class 6	BC - Bare Copper

Isolierung

Element	Material	Color Code
Conductor(s)	PVC - Polyvinyl Chloride	Black #1, Black #2, Black #3, Black #4, Black #5, Black #6, Black #7, Black #8, Black #9, Black #10, Black #11
Ground	PVC - Polyvinyl Chloride	Yellow/Green

Äußere Abschirmung

Shield Type	Material
Braid	Tinned Copper (TC)

Innere Ummantelung

Material
PVC - Polyvinyl Chloride

Äußere Ummantelung

Material
PUR - Polyurethane

Gesamtdurchmesser des Kabels (Nennwert)	13,9 mm (0,547 Zoll)

Elektrische Kenndaten

Speisung

Voltage Rating
300/500 V (Max. Operating Voltage), 4000 V (Testing Voltage)

Mechanische Kenndaten

Temperatur

Installation	Continuous Flexing
-40°C to +80°C (Fixed installation)	0°C to +70°C

Biegeradius

Installation Min.	Flexing Min.
55.6 mm (2.19 in)	104.25 mm

Anmerkungen zur Tabelle "Biegeradius"	Schleppkettenleistung: 1 m Verfahrstrecke, Verfahrgeschwindigkeit 2 m/s, Beschleunigung 4 m/s² ≥ 5,000,000 Zyklen; 3 m Verfahrstrecke, Verfahrgeschwindigkeit 3 m/s, Beschleunigung 10 m/s² ≥ 1000000 Zyklen; 5 m Verfahrstrecke, Verfahrgeschwindigkeit 3 m/s, Beschleunigung 10 m/s² ≥ 200,000 Zyklen
Gewicht Kabelgebinde	299 kg/km (201 lbs/1000 Fuß)

Standards und Compliance

Umweltverträglichkeit	Sonnenlichtbeständigkeit, UV-Beständigkeit, Ölbeständigkeit – 70°C x 4h
Entflammbarkeit/Brandverhalten	IEC 60332-1-2, DIN VDE 0482‐332‐1‐2, DIN EN 60332‐1‐2
ISO/IEC-Compliance	IEC 60228
CENELEC-Compliance	EN 50290-2-22
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2)
Weitere Standard-Compliance(s)	VDE 0285, EN 50525-2-51, VDE 0285-525-2-51, EN 50363-3, EN 50363-10-2, VDE 0295, BS 6360

Produkthinweise

Anmerkungen	Allgemeine Referenznormen : VDE 0207-363-3, VDE 0207-363-10-2

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.54 Revisionsdatum: 09-07-2025

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.54 Revisionsdatum: 09-07-2025

Report An Error

Artikelnummer

Artikelnr.	Farbe	Länge
HF12G1.0CP 010100M	Schwarz	100 m
HF12G1.0CP 010200M	Schwarz	200 m
HF12G1.0CP 010300M	Schwarz	300 m
HF12G1.0CP 006100M	Blau	100 m
HF12G1.0CP 006200M	Blau	200 m
HF12G1.0CP 006300M	Blau	300 m
HF12G1.0CP G8U100M	Grau, RAL 7001	100 m
HF12G1.0CP G8U200M	Grau, RAL 7001	200 m
HF12G1.0CP G8U300M	Grau, RAL 7001	300 m
