Artikelnummer: 23527

ACIC 300 V, 2 Pr #16 Str TC, PVC-Isolierung E1, IS/OS, PVC-Ummantelung, AIA-Panzerung, PVC-Ummantelung, 105 °C trocken 75 °C feucht CSA HLABCD SONNENBEST. -40 °C

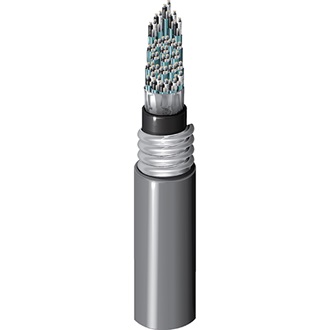

Kanadisches Messkabel TC-ACIC 300 V, 2 Paar 16AWG (7x24) verzinntes Kupfer, PVC-Isolierung E1 Farbcode, individuelle und gesamte Beldfoil®-Abschirmung, innere Ummantelung aus PVC, Ineinandergreifende Aluminiumpanzerung, äußere Ummantelung aus PVC, 105 °C trocken 75 °C feucht CSA HLABCD SONNENBEST. -40 °C

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
23527
  • 23527
1 von 1

Technische Daten

Alle aufklappen

Aufmachung

Rolle

Mögliche Anwendungen

Industrielle Steuerung, Kabeltrassen und Schächte für Führungssysteme, Digitale Steuerung, Instrumente (4–20 ma, 0–10 V, …), Steuerung für Niederspannung (24 V, …), Encoder, Kontrollschaltkreise, dezentrales Steuerungssystem (DCS), speicherprogrammierbare Steuerung (SPS), Magnetspulen, Ventile, Aktoren, Positionierer

Leiter

Komponente Anzahl der Elemente Größe Verseilung Material
Paar(e) 2 16 AWG 7x24 TC – Verzinntes Kupfer

Isolierung

Komponente Material Nenndicke Nenndurchmesser der Isolierung Farbcodierung
Paar(e) PVC – Polyvinylchlorid 0,025 Zoll (0,64 mm) 0,108 Zoll (2,74 mm) ICEA-Diagramm E1

Innenabschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 18 AWG (7 x 26) TC (verzinntes Kupfer)

Äußere Abschirmung

Abschirmungstyp Material Abdeckung Beidrahttyp
Band Bi-Laminat (Alum + Poly) 100 % 16 AWG (7 x 24) TC (verzinntes Kupfer)

Innere Ummantelung

Material Nenndicke Nennwert Durchmesser Ripcord Farbe
PVC – Polyvinylchlorid 0,047 Zoll (1,2 mm) 0,512 Zoll (13,0 mm) Ja Schwarz

Panzerung

Panzertyp und Material Panzerdicke Durchmesser über Panzerung
AIA – Aluminium-Verriegelungspanzer 0,025 Zoll 0,737 Zoll

Äußere Ummantelung

Material Nenndicke Nennwert Durchmesser Ripcord
PVC – Polyvinylchlorid 0,052 Zoll (1,3 mm) 0,841 Zoll Ja

Gesamtdurchmesser des Kabels (Nennwert)

0,841 Zoll

Elektrik

Nennwert Leiter DCR Nennwert Innenabschirmung DRC Max. Bemessungsstrom
4,2 Ohm/1000 Fuß 5,4 Ohm/1000 ft (18 Ohm/km) 5 Ampere pro Leiter bei 30 ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

4 Ohm/1000 ft (13 Ohm/km)

Speisung

Nennspannung
300 V (CEC ACIC)

Temperatur

Betrieb Installation
Trocken: -40 °C to +105 °C, Feucht: -40 °C to +75 °C -25 °C To +105

Biegeradius

Mindestspannung im Ruhezustand Mindestinstallation
10,09 Zoll (256,3 mm) 10,09 Zoll

Maximale Zugspannung

200 lbs (91 kg)

Gewicht Kabelgebinde

274 lbs/1000 Fuß

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, UV-Beständigkeit

CEC/C(UL)-Compliance

HLABCD, ACIC

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.368 Revisionsdatum: 07.09.2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.368 Revisionsdatum: 07.09.2025


Einen Fehler melden

Artikelnummer

Artikelnr. Wicklung UPC
23527 06010000 Rolle 612825323112
23527 0602500 Rolle 612825323129
23527 0605000 Rolle 612825323136
23527 0605000 Rolle 612825323136
23527 0607500 Rolle 612825323143
23527 0085000 Rolle
