Artikelnummer: 9489

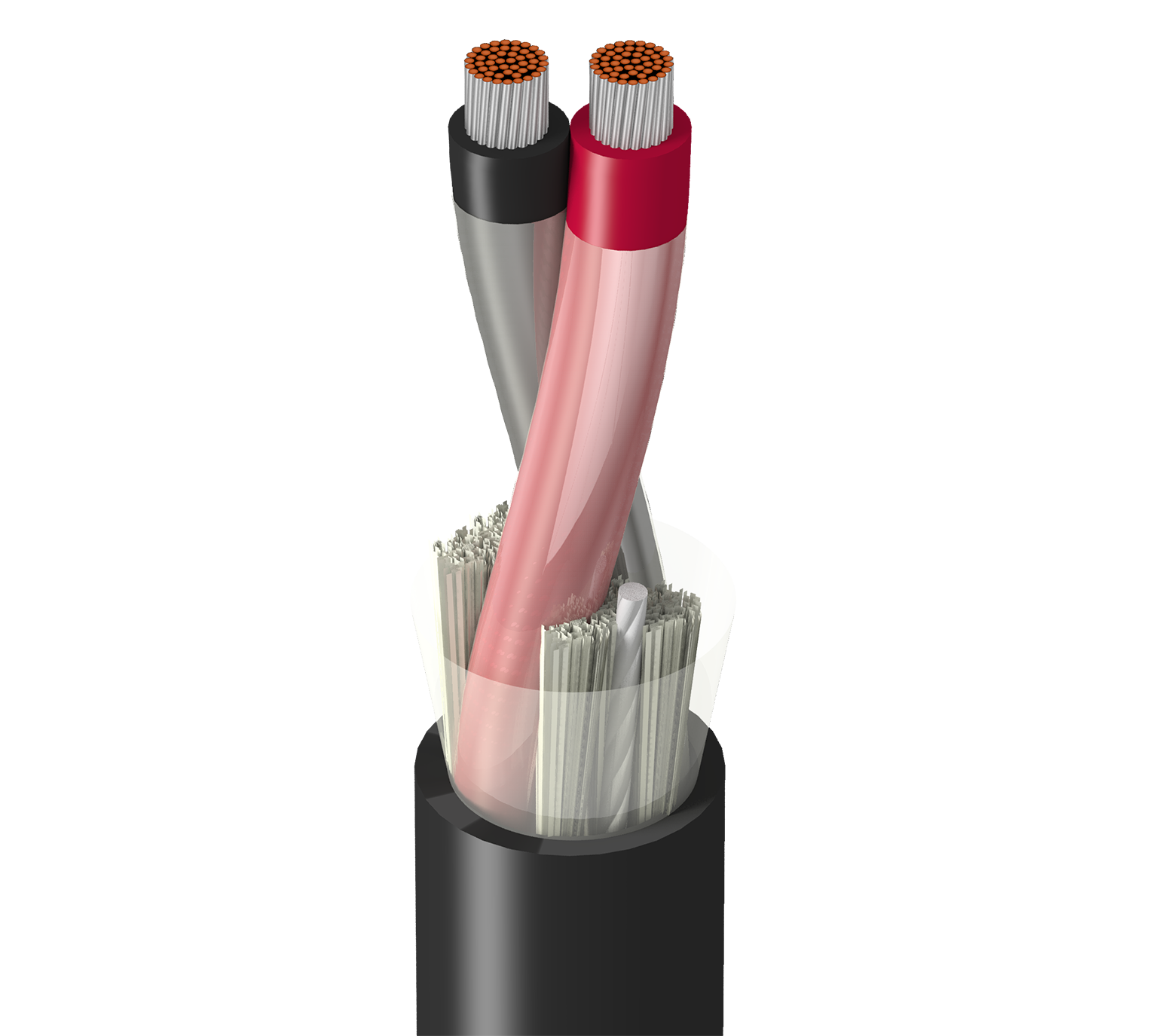

Leistungsstarke Instr., 1 Pr #12 Str TC, PVC-NYL Ins E2, schwarze PVC-Ummantelung, 600V TC
Leistungsstarke Instrumentierung, 1 Paar 12AWG (37x27) verzinntes Kupfer, PVC-NYL-Isolierung E2 Farbcodierung, äußere Ummantelung aus schwarzem PVC, 600V TC
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktbeschreibung
| Mögliche Anwendungen | Industrielle Steuerung, Kabeltrassen und Schächte für Führungssysteme, Digitale Steuerung, Instrumente (4–20 ma, 0–10 V, …), Steuerung für Niederspannung (24 V, …), Encoder, Kontrollschaltkreise, dezentrale Steuerung |
|---|
Konstruktionsmerkmale
Leiter
| Komponente | Anzahl der Elemente | Größe | Verseilung | Material |
|---|---|---|---|---|
| Leiter | 2 | 12 AWG | 37x27 | TC – Verzinntes Kupfer |
Isolierung
| Material | Nenndicke | Nenndurchmesser der Isolierung | Farbcodierung |
|---|---|---|---|
| PVC/Nylon – Polyvinylchlorid + Nylon | 0,022 Zoll (0,56 mm) | 0,145 Zoll (3,68 mm) | Schwarz, Rot |
Äußere Abschirmung
| Material |
|---|
| Keine Abschirmung |
Äußere Ummantelung
| Material | Nenndicke | Nennwert Durchmesser | Ripcord |
|---|---|---|---|
| PVC – Polyvinylchlorid | 0,045 Zoll (1,1 mm) | 0,38 Zoll | Ja |
Elektrische Kenndaten
Elektrik
| Nennwert Leiter DCR | Nennkapazität Leiter-zu-Leiter | Max. Bemessungsstrom |
|---|---|---|
| 1,65 Ohm/1000 Fuß | 24,4 pF/ft (80,1 pF/m) | 31 Ampere pro Leiter bei 25 ºC |
Speisung
| UL-Nennspannung |
|---|
| 600 V (TC (verzinntes Kupfer)), 150 V (NPLF) |
Mechanische Kenndaten
Temperatur
| UL-Temperatur | Betrieb |
|---|---|
| 90 °C trocken, 90 °C feucht | Feucht/trocken: –30 °C bis 90 °C |
Biegeradius
| Mindestspannung im Ruhezustand | Mindestinstallation |
|---|---|
| 1,52 Zoll (38,6 mm) | 1,9 Zoll |
|
Maximale Zugspannung |
166,4 lbs (75,48 kg) |
|---|---|
|
Gewicht Kabelgebinde |
84 lbs/1000 Fuß |
Standards und Compliance
|
Umweltverträglichkeit |
Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung |
|---|---|
|
Entflammbarkeit/Brandverhalten |
UL 1685, IEEE 1202 FT4 |
|
NEC/UL-Compliance |
Artikel 336, Artikel 760 |
|
Einhaltung der europäischen Richtlinien |
EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE) |
|
APAC-Compliance |
China RoHS II (GB/T 26572-2011) |
Produkthinweise
|
Anmerkungen |
Andere Farbcodierung auf Anfrage erhältlich. |
|---|
Geschichte
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.431 Revisionsdatum: 03.02.2025 |
|---|
Belden.GenericSpecificationTitle
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.431 Revisionsdatum: 03.02.2025 |
|---|
Artikelnummer
| Artikelnr. | Farbe | UPC | Fußnote |
|---|---|---|---|
| 9489 0101000 | Schwarz | 612825253839 | C |
