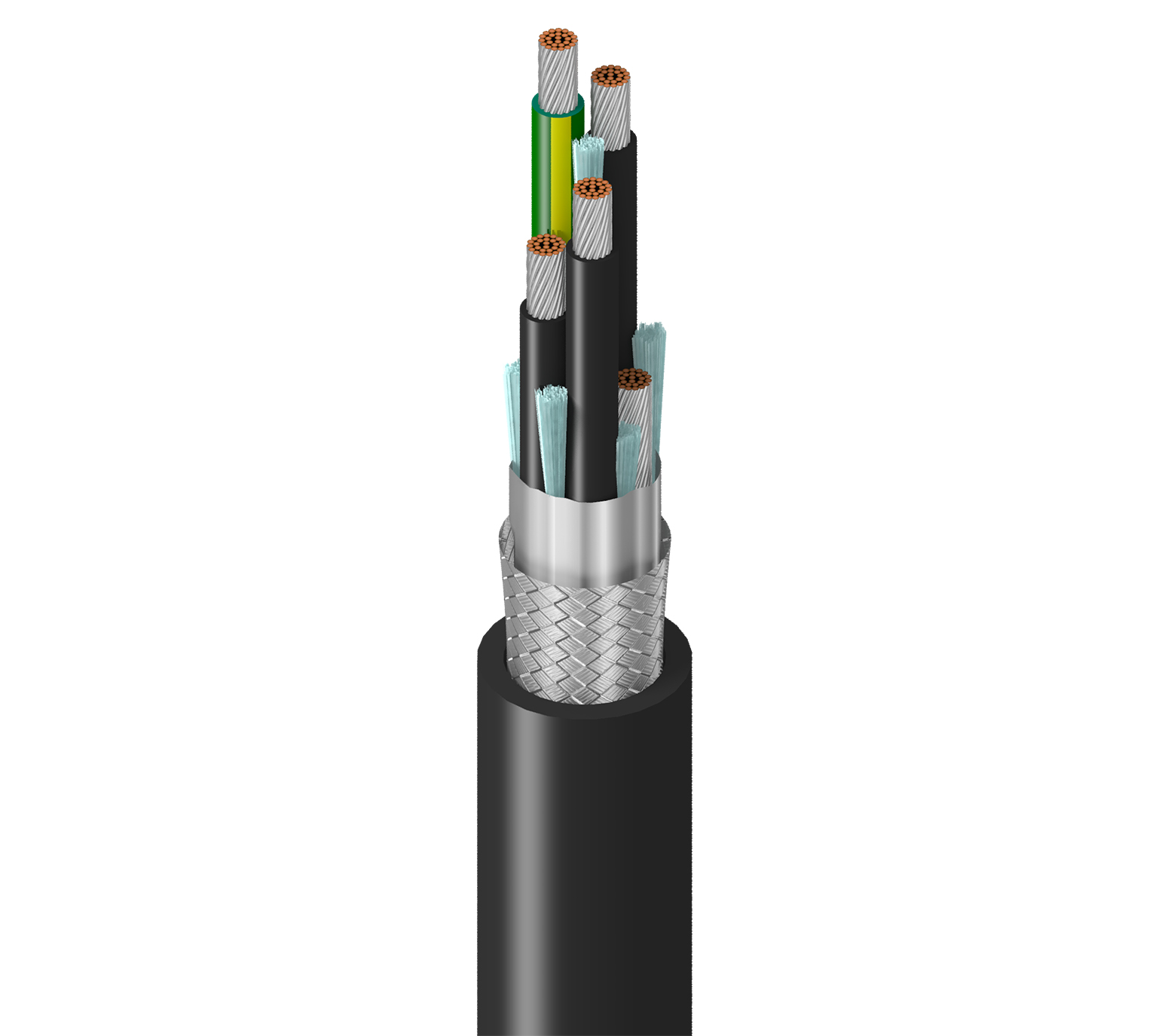

Belden 300 % Masse, flexibles VFD, 3 Leiter 16 AWG (26 x 30) verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %) mit 16 AWG verzinntem Kupfer als Masse/Abfluss, schwarzer PVC-Außenmantel, 600 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel WTTC 1000 V CSA AWM I/II A/B 600 V CIC TC SUN RES DIR BUR, ölbeständig

Verfügbarkeit:

Global
Status:

Aktiv

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen; EMPFOHLENE Kabelverschraubung Belden BTC075A0551RA

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	16 AWG	26x30	TC - Tinned Copper
Insulated Ground	1	16 AWG	26x30	TC - Tinned Copper
Uninsulated Ground Wire	1	16 AWG	26x30	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.046 in (1.2 mm)	0.153 in (3.89 mm)	ICEA Chart M4
Insulated Ground	PVC - Polyvinyl Chloride	0.047 in (1.2 mm)	0.153 in (3.89 mm)	Green/Yellow Stripe
Uninsulated Ground Wire

Äußere Abschirmung

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	16 AWG (26x30) TC
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.063 in (1.6 mm)	0.534 in (13.6 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	0,534 Zoll (13,6 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance Cond-Grnd	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Conductor(s)	3.91 Ohm/1000ft	23 pF/ft (75 pF/m)	48 pF/ft (160 pF/m)	41 Ohm	.23 µH/ft	0.23 µH/ft (0.75 µH/m)	55%	18 Amps per Conductor at 30ºC
Insulated Ground	3.9 Ohm/1000ft (13 Ohm/km)
Uninsulated Ground Wire	3.9 Ohm/1000ft (13 Ohm/km)

Nom äußere Abschirmung DCR@Cond DCR1-CNV	1,20 Ohm/1000 Fuß (3,94 Ohm/km)

Speisung

UL Voltage Rating	Voltage Rating
600 V RMS (Type TC) (TC-ER, WTTC, UL Flexible Motor Supply Cable), 600 V (C(UL) CIC TC)	1000 V (AWM I/II A/B)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-40°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
6.4 in (160 mm)	6.4 in (160 mm)

Maximale Zugspannung	256 lbs (116 kg)
Gewicht Kabelgebinde	171 Pfund/1000 Fuß

Standards und Compliance

Umweltverträglichkeit	Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL 1685, FT4, IEEE 1202 FT4
NEC/UL-Compliance	Artikel 336, TC-ER, WTTC, UL flexibles Motor-Zuführungskabel
AWM-Compliance	AWM I/II A/B
CEC/C(UL)-Compliance	CIC, TC (verzinntes Kupfer)
ICEA-Compliance	S-95-658
Einhaltung der europäischen Richtlinien	EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)
APAC-Compliance	China RoHS II (GB/T 26572-2011)
Weitere Standard-Compliance(s)	P-07-KA070003-MSHA

Geschichte

Aktualisierung und Überarbeitung	Revisionsnummer: 0.659 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.

Information

Aktualisierung und Überarbeitung	Revisionsnummer: 0.659 Revisionsdatum: 09-07-2025
Fußnote	C – KISTENROLLENAUFBAU., Z – ENDGÜLTIGER AUFBAU KANN BEI SPULEN ODER ROLLEN UM (= ODER -) 10 % UND BEI ABGEROLLTEN KARTONS UM (+ ODER -) 5 % VON DER ANGEGEBENEN LÄNGE ABWEICHEN.
