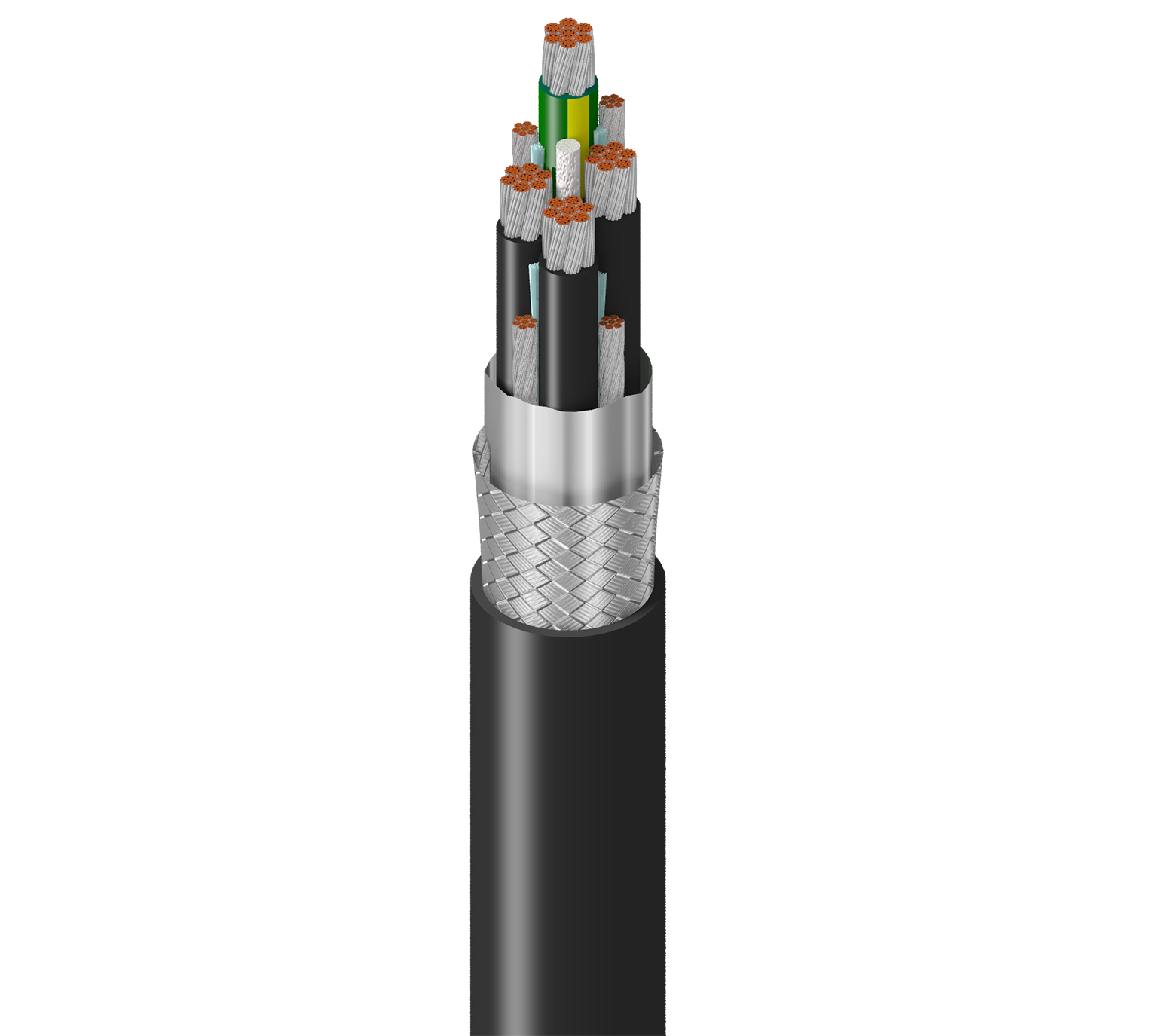

Belden 300 % Masse, flexibel, VFD, 3 Leiter, 2 AWG (7 x 19 x 23), verzinntes Kupfer, XLPE-Isolierung, M4-Farbcode + PVC-isolierte Masse, Gesamtabschirmung aus Beldfoil® + verzinntem Kupfergeflecht (85 %) mit 4–8 AWG verzinnten Kupferableitungen, schwarzer LSZH-Außenmantel, 600/1000 V TC-ER 90 °C, trocken/nass, 1000 V, flexibles Motorversorgungskabel, WTTC SUN RES DIR BUR

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Information

Aufmachung	Rolle

Produktbeschreibung

Mögliche Anwendungen	Frequenzumrichter (VFD); Wechselstrommotor und Antriebssysteme; Anwendungen zur Personensicherheit mit Flammen- oder Toxizitätsbedenken (geringe Rauchentwicklung, kein Halogen); Gefahrenbereiche der Klasse 1, Division 2

Konstruktionsmerkmale

Leiter

Element	No. of Elements	Size	Stranding	Material
Conductor(s)	3	2 AWG	7x19x23	TC - Tinned Copper
Ground	1	2 AWG	7x19x23	TC - Tinned Copper

Isolierung

Element	Material	Nom. Thickness	Color Code
Conductor(s)	XLPE - Cross-Linked Polyethylene (Thermoset)	0.062 in (1.6 mm)	Black and Numbered
Ground	PVC - Polyvinyl Chloride	0.062 in (1.6 mm)	Green/Yellow Stripe

Äußere Abschirmung

Shield Type	Material	Coverage
Tape	Tri-Laminate (Alum+Poly+Alum)	100%
Braid	Tinned Copper (TC)	85%

Äußere Ummantelung

Material	Nom. Thickness	Nom. Diameter	Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.105 in (2.67 mm)	1.344 in (34.14 mm)	Yes

Gesamtdurchmesser des Kabels (Nennwert)	1,344 Zoll (34,14 mm)

Elektrische Kenndaten

Elektrik

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Conductor(s)	0.15 Ohm/1000ft (0.49 Ohm/km)	48 pF/ft (160 pF/m)	86 pF/ft (280 pF/m)	37 Ohm	55%	130 Amps per Conductor at 30ºC

Speisung

UL Voltage Rating
1000 V (TC, WTTC, UL Flexible Motor Supply Cable)

Mechanische Kenndaten

Temperatur

UL Temperature	Operating
90°C Dry, 90°C Wet	-25°C To +90°C

Biegeradius

Stationary Min.	Installation Min.
16.1 in (409 mm)	16.1 in (409 mm)

Maximale Zugspannung	3327 lbs (1509 kg)
Gewicht Kabelgebinde	1655 lbs/1000ft (2463 kg/km)

Standards und Compliance

Umweltverträglichkeit	Innen-/Außenbereich, Sonnenlichtbeständigkeit, Ölbeständigkeit, Erdverlegung
Nachhaltigkeit	CA Prop 65
Entflammbarkeit/Brandverhalten	UL1685 FT4
NEC/UL-Compliance	Artikel 336, TC-ER, WTTC, UL flexibles Motor-Zuführungskabel
ICEA-Compliance	S-95-658
APAC-Compliance	China RoHS II (GB/T 26572-2011)
