Produktnummer: 29527

VFD, 3C #2 Str TC XLPE Ins + #10 Symm. Seg. Gnd (3 von #10) Str BC, CTS, schwarze PVC-Ummantelung, 600/1000 V TC-ER 90 °C trocken/nass 1000 V CSA AWM I/II A/B

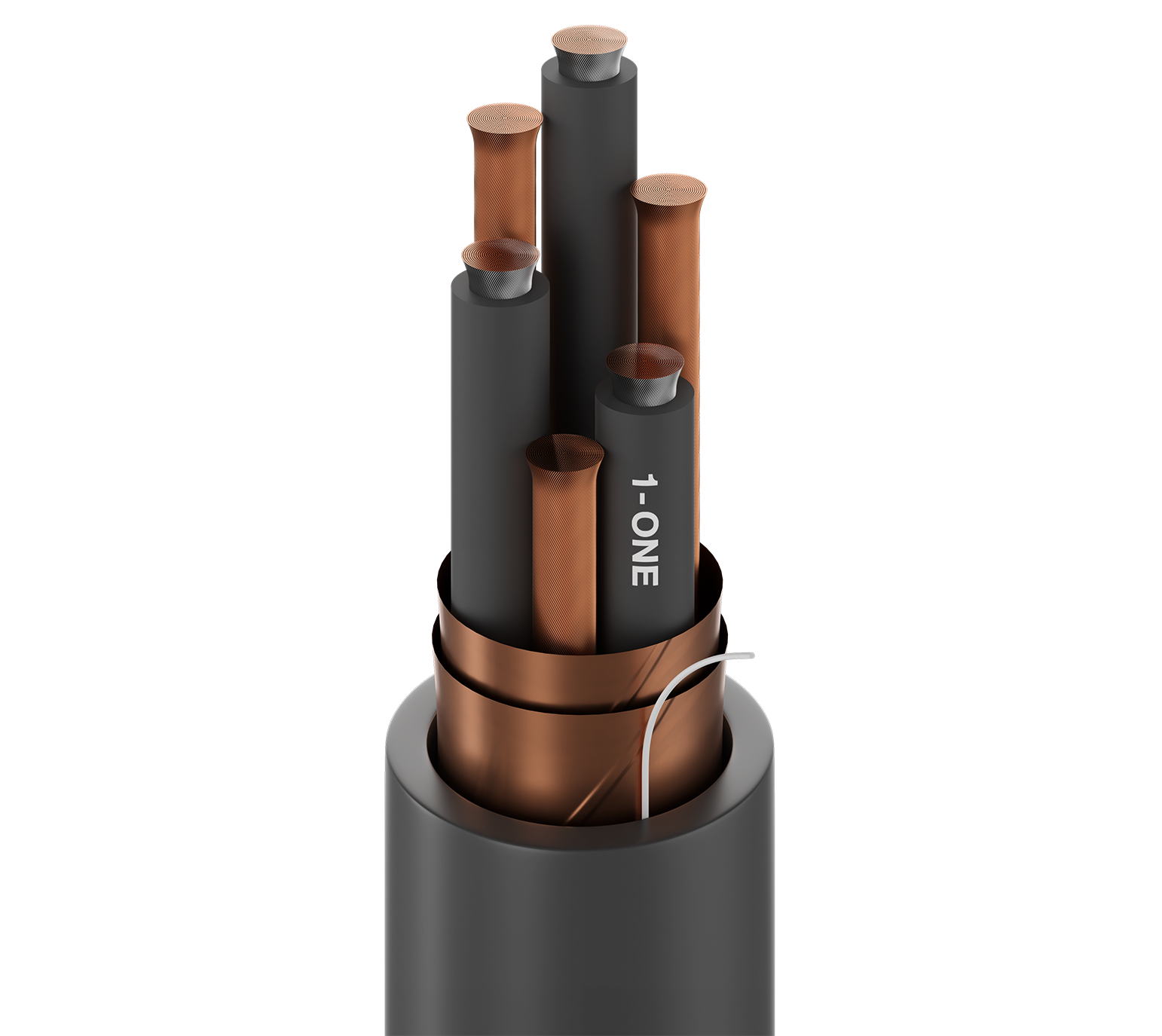

Belden Premium VFD, 2 AWG (7 x 19 x 23) verzinntes Kupfer, 3 Leiter, XLPE-Isolierung, M4-Farbcode, mit 3 #10 AWG (105 x 30) blankem Kupfer-Erdungskabel in Dauerkontakt mit spiralförmig aufgebrachter Gesamtabschirmung aus doppeltem Kupferband, schwarzer äußerer PVC-Mantel, 600/1000 V TC-ER 90 °C trocken/nass 1000 V, CSA AWM I/II A/B Sun Res Dir Bur Oil Res.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
29527
  • 29527
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Antriebe mit variabler Frequenz (VFD); AC-Motor- und Antriebssysteme; Klasse 1 Division 2 Explosionsgefährdete Umgebungen; Empfohlene Kabelverschraubung Belden BTC125A1271RA

Leiter

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 2 AWG 7x19x23 TC - Tinned Copper ASTM B3 Copper B8 Class B Stranding
Segmented Ground Wire 3 10 AWG 105x30 TC - Tinned Copper Segmented Ground (3 Totaling 5 AWG)

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLP, XLPO, XLPE (Thermoset) 0.047 in (1.2 mm) 0.424 in (10.8 mm) ICEA Chart M4
Ground Wire No Insulation

Äußere Abschirmung

Shield Type Material Coverage Notes
Tape Bare Copper (BC) 100% 2 Mil Copper Tape
Bare Copper (BC)

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.083 in (2.1 mm) 1.090 in (27.69 mm) Yes

Gesamtdurchmesser des Kabels (Nennwert)

1,09 Zoll (27,7 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Conductor(s) 0.14 Ohm/1000ft (0.46 Ohm/km) 35 pF/ft (110 pF/m) 68 pF/ft (220 pF/m) 44 Ohm 55% 130 Amps per Conductor at 30ºC
0.03 Ohm/1000ft (0.098 Ohm/km)

Speisung

UL Voltage Rating
600/1000 V (TC-ER)

Temperatur

UL Temperature Operating
90°C Dry, 90°C Wet -20°C To +90°C

Biegeradius

Stationary Min. Installation Min.
10.9 in (277 mm) 10.9 in (277 mm)

Maximale Zugspannung

2851 lbs (1293 kg)

Gewicht Kabelgebinde

969 lbs (440 kg)

Umweltverträglichkeit

Innenbereich, Außenbereich, Sonnenlichtbeständigkeit, Erdverlegung

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL 1685 UL-Belastung, IEEE 1202 FT4, FT4

NEC/UL-Compliance

Artikel 336, TC-ER, XHHW-2

ICEA-Compliance

S-95-658

Einhaltung der europäischen Richtlinien

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Weitere Standard-Compliance(s)

P-07-KA070003-MSHA

Aktualisierung und Überarbeitung

Revisionsnummer: 0.34 Revisionsdatum: 05-22-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.34 Revisionsdatum: 05-22-2025
