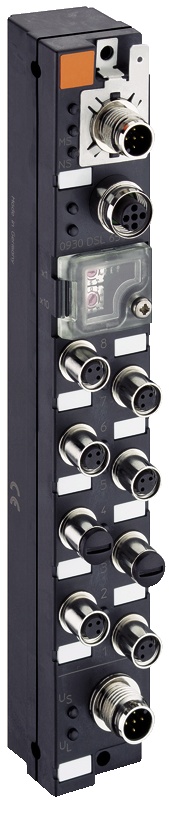

LioN-S M8-30, Kunststoff, DeviceNet, M12 Busstecker, A-kodiert, 8 DIO, M8 3-polig, M12 Aktorversorgung, A-kodiert

Technische Daten

Produktfamilie	I/O-Systeme: aktiv, eigenständig
Seite 1 Produkt-Unterfamilie	LioN-S
Artikelbeschreibung	0930 DSL 650
Gerätetyp	I/O-Modul
Protokoll-Kompatibilität	DeviceNet
I/O-Funktion	8DIO
Bus-Verbindung	M12, 5-polig, A-kodiert
Stromversorgungsanschluss	M12, 5-polig, A-kodiert
I/O-Verbindung	M8, 3-polig, A-kodiert
I/O-Typ	Digitale Ein-/Ausgangskanäle (Universal)

Gehäusematerial	PBT + ASA

Schutzart/IP-Klassifizierung**	IP67
Gehäusefarbe	Schwarz
Vergossen	Nein
Abmessungen (B x H x T)	30 mm x 40 mm x 205 mm
Gewicht	200 g
Temperaturbereich (Betrieb)*	-10 °C bis 60 °C
Vibrationsfestigkeit	15 g/5–500 Hz
Stoßfestigkeit	50 g / 11 ms
Montage-Typ	2-Loch-Schraubmontage. Verwenden Sie standardmäßige M4 x 25 / 30 / 40 (laterale) Schrauben mit Zahnscheiben (gemäß DIN 125) und selbstsichernden Muttern.
Anzugsmoment (Befestigungsschraube)	M4: 1 Nm
Anzugsmoment (Masseanschluss (FE))	M4: 1 Nm
Anzugsmoment (Bus-Verbindung)	M12: 0.5 Nm
Anzugsmoment (Stromanschluss)	M12: 0.5 Nm
Anzugsmoment (I/O-Verbindung)	M8: 0.3 Nm
Im Lieferumfang enthalten	Aufsteckbare Etiketten: 10x, Verschlusskappen: 2x M8

Verbindung	M12, 5-polig, A-kodiert
Anzahl der Verbindungen	2
Übertragungsrate	125 kbps... 500 kbps
Einstellen der Übertragungsrate	Automatisch
Adressierung über Dreh-Switches	0…63 Dez
Einstellen der Adresse über DeviceNet	99 dB
Produkt-Code	25

Verbindungsmodul-Versorgungsspannung	M12, 5-polig, A-kodiert
Anzahl der Verbindungen	2
Strombelastbarkeit des Steckverbinders	Max. 4 A
Modul-Versorgungsspannung (Nennspannung)	24 V DC (SELV/PELV)
Modul-Versorgungsspannung (Bereich)	19 V Gleichstrom bis 30 V Gleichstrom
Aktueller (typischer) Verbrauch	65 mA (bei 24 V DC)
Schutz gegen umgekehrte Polarität	Ja
Statusanzeige (Systemversorgung)	LED grün
Diagnoseanzeige	Nein
Verbindungssensor-Versorgungsspannung	M12, 5-polig, A-kodiert
Anzahl der Verbindungen	1
Strombelastbarkeit des Steckverbinders	Max. 4 A
Sensor-Versorgungsspannung (Nennspannung)	24 V DC (SELV/PELV)
Sensor-Versorgungsspannung (Bereich)	19 V Gleichstrom bis 30 V Gleichstrom
Schutz gegen umgekehrte Polarität	Ja
Statusanzeige (Sensorversorgung)	LED grün
Diagnoseanzeige	Nein
Verbindungsaktor-Versorgungsspannung	M12, 5-polig, A-kodiert
Anzahl der Verbindungen	1
Strombelastbarkeit des Steckverbinders	Max. 4 A
Aktor-Versorgungsspannung (Nennspannung)	24 V DC (SELV/PELV)
Aktor-Versorgungsspannung (Bereich)	19 V Gleichstrom bis 30 V Gleichstrom
Schutz gegen umgekehrte Polarität	Ja
Statusanzeige (Aktorversorgung)	LED grün
Diagnoseanzeige	Nein

Anzahl der digitalen Eingangskanäle	max. 8, universal
Verbindung	M8, 3-polig, A-kodiert
Anzahl der Ports	8x, 1 bis 8
Kanaltyp	Typ 3 gemäß IEC 61131-2
Sensor-Stromversorgung	max. 100 mA pro Port (bei 30°C)
Eingangsverdrahtung	2-, 3-Draht
Nennspannung	24 V DC über US (Modul-Stromversorgung)
Nennstrom	Typ. 5 mA
Sensortyp	PNP
Eingangsspannungsbereich "0" Signal	-3 V Gleichspannung …+5 V Gleichspannung
Eingangsspannungsbereich "1" Signal	11 V DC … 30 V DC
Eingangsfilterzeit	1 ms, fest
Schutzschaltung	Elektronisch: Überlastschutz, Kurzschluss-Schutz
Statusanzeige (Eingänge)	LED gelb pro Kanal
Diagnoseanzeige	LED rot pro Port

Anzahl der digitalen Ausgangskanäle	max. 8, universal
Verbindung	M8, 3-polig, B-kodiert
Ausgangsstrom pro Kanal	Max. 0,5 A
Anzahl der Ports	8x, X1 bis X8
Kanaltyp	P-Switching
Ausgangsverdrahtung	2-, 3-Draht
Nennspannung	24 V DC über UL (Aktor-Stromversorgung)
Ausgangsstrom pro Modul	Max. 4 A
Galvanisch getrennt	Nein
Schutzschaltung	Elektronisch: Überlastschutz, Kurzschluss-Schutz
Überlastverhalten	Automatisches Ein- und Ausschalten/Manueller Neustart
Statusanzeige (Ausgänge)	LED gelb pro Kanal
Diagnoseanzeige	LED rot pro Kanal

US (System-Versorgungsspannung)/FE	500 V Gleichstrom
US/UL (Aktor-Versorgungsspannung)	500 V Gleichstrom
UL/FE	500 V Gleichstrom
Bus-Verbindung/FE	500 V Gleichstrom

EMC-Richtlinie	2014/30/EU
EN 61000-4-2 Elektrostatische Entladung (Electrostatic Discharge, ESD)	Kriterium B; 4 kV Kontaktentladung, 8 kV Luftentladung
EN 61000-4-3 Elektromagnetisches Feld	Kriterium A; Feldintensität: 10 V/m
DE 61000-4-4 Schnelle Transienten (Burst)	Kriterium B; 2 kV
DE 61000-4-5 Stoßspannung	Kriterium B; DC-Versorgungsleitungen: ±0,5 kV/±0,5 kV (symmetrisch/asymmetrisch); Für I/O-Ports mit Kabeln ≤ 30m
DE 61000-4-6 Leitungsgeführte Immunität	Kriterium A; Testspannung 10 V
EN 55022 Funkstöreigenschaften	Klasse A

CE	Ja
RoHS-konform	Ja

UL	cULus gelistet, UL 508
UL-Datei	E230848

Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis zum Systemstromversorgungsanschluss	*Nicht unter Spannung anschließen/trennen!
Aktualisierung und Überarbeitung	Revisionsnummer: 0.57 Revisionsdatum: 05-24-2023
