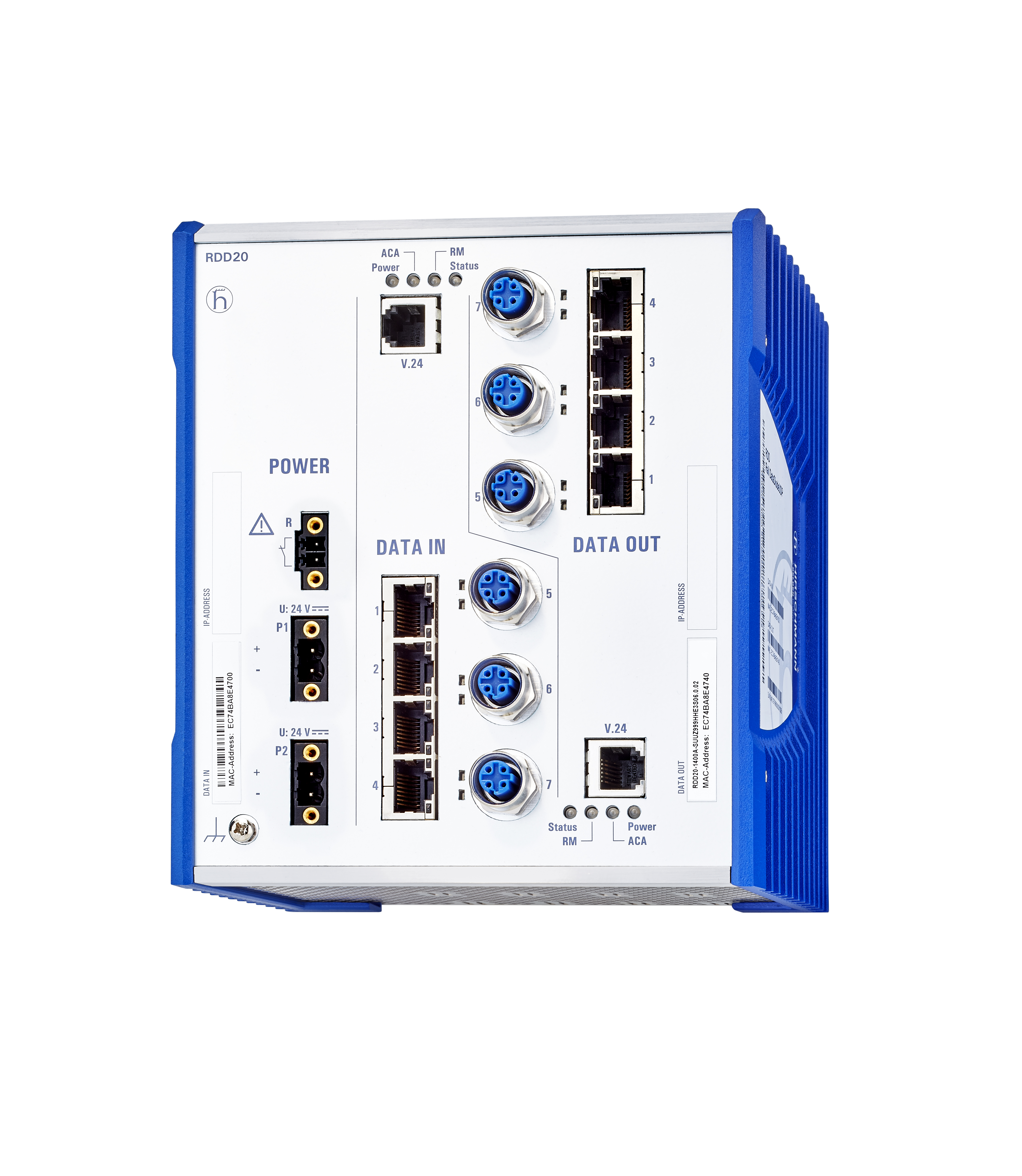

Hutschienen-montierbare Datendiode für Hochgeschwindigkeitszüge

Datendiode für 110 V Gleichstrom und 110/230 V Wechselstrom Betriebsspannung mit Bahnzulassung

…
Die RDD20-Geräte bestehen aus 2 unabhängigen DATA-IN- und DATA-OUT-Routern. Innerhalb des Gerätes besteht für die Datenübertragung eine durchgehende unidirektionale Datenverbindung (100 Mbit/s) von DATA IN nach DATA OUT. Aufgrund der Sicherheitsanforderungen , ist eine Datenübertragung nur von DATA IN nach DATA OUT möglich. Datendiode für 110 V Gleichstrom und 110/230 V Wechselstrom Betriebsspannung mit Bahnzulassung
Produktbenachrichtigungen erhalten

Technische Daten
Produktbeschreibung

Typ

Hutschienen-montierbare Datendiode für Hochgeschwindigkeitszüge (Produkt-Code: RDD20-1400A-EKKS999HHE3SXX.X.XX)

Name

Hutschienen-montierbare Datendiode für Hochgeschwindigkeitszüge

Software Version

HiOS 09.0.06

Port-Typ und Anzahl

Insgesamt 14 Ports, davon 6 x M12 „D“-kodiert und 8 x RJ45

Weitere Schnittstellen

Stromversorgung/Meldekontakt

2 x steckbarer Klemmenblock, 3-Stift / 1 x steckbarer Klemmenblock, 2-Stift

V.24-Zugang

2 x RJ11 Buchse

SD-Karten-Halter

2 x SD Kartenposition für Autokonfigurationsadapter ACA31

Netzwerkgröße – Kabellänge

Verdrilltes Paar (Twisted Pair, TP)

0–100 m

Netzwerkgröße – Kaskadierbarkeit

Linien-/Sterntopologie

alle

Versorgung

Betriebsspannung

2 x 110 V Gleichstrom (77 .. 138 V Gleichstrom), 2 x 110 / 230 V Wechselstrom (93,5 .. 253 V Wechselstrom)

Leistungsaufnahme

21 W

Software

Switching

Unabhängiges VLAN-Lernen, Fast Aging, statische Unicast/Multicast-Adresseinträge, QoS/Port-Priorisierung (802,1D/p), TOS/DSCP-Priorisierung, Interface-Modus vertrauenswürdig, CoS Queue Management, IP Ingress DiffServ-Klassifizierung und -Überwachung, Queue-Shaping/max. Queue-Bandbreite, Flusskontrolle (802.3X), Egress Interface Shaping, Ingress Storm Protection, Jumbo Frames, VLAN (802.1Q), Protokollbasiertes VLAN, VLAN-Modus nicht bekannt, Voice-VLAN, MAC-basiertes VLAN, IP-Subnetz-basiertes VLAN, IGMP-Snooping/Querier pro VLAN (v1/v2/v3), Unbekannte Multicast-Filterung, Multiple VLAN Registration Protocol (MVRP), Multiple MAC Registration Protocol (MMRP), Multiple Registration Protocol (MRP), Jumbo Frames, Layer 2 Schleifenschutz

Redundanz

HIPER-Ring (Ring-Switch) HIPER-Ring über Link-Aggregation Link Aggregation mit LACP Link-Backup Media Redundancy Protocol (MRP) (IEC62439-2) MRP über Link-Aggregation Sub-Ring-Manager RSTP 802.1D-2004 (IEC62439-1) RSTP Guards VRRP VRRP Tracking HiVRRP (VRRP-Erweiterungen) Redundante Netzkopplung

Management

DNS-Client, Unterstützung von Dual-Software-Image, TFTP, SFTP, SCP LLDP (802.1AB), LLDP-MED, SSHv2, V.24, HTTP, HTTPS, Traps, SNMP v1/v2/v3, Telnet, OPC-UA-Server

Diagnose

Erkennung von Management-Adresskonflikten, MAC-Benachrichtigung, Signalkontakt, Gerätestatus-Indikation, TCPDump, LEDs, Syslog, Dauerhaftes Logging auf ACA, E-Mail-Benachrichtigung, Portbeobachtung mit Auto-Ausschaltung, Link-Flap-Erkennung, Überlast-Erkennung, Duplex-Mismatch-Erkennung, Link-Speed und Duplex-Überwachung, RMON (1,2,3,9), Portspiegelung 1:1, Portspiegelung 8:1, Portspiegelung N:1, RSPAN, SFLOW, VLAN-Mirroring, Systeminformation, Selbsttests bei Kaltstart, Kupferkabeltest, SFP-Management , Konfigurationsprüfungsdialog, Switch Dump, Snapshot-Konfigurationsfunktion

Konfiguration

Automatisches Rückgängigmachen der Konfiguration (Rollback), Konfigurationsfingerabdruck, Textbasierte Konfigurationsdatei (XML), BOOTP/DHCP-Client mit Autokonfiguration, DHCP-Server: pro Port DHCP-Server: Pools pro VLAN, Autokonfigurationsadapter ACA31 (SD-Karte), HiDiscovery, DHCP-Relais mit Option 82, Befehlszeilenschnittstelle (CLI), CLI-Scripting, Full-featured MIB Support, Web-basierte Verwaltung, kontextsensitive Hilfe, Sicherungskonfiguration auf einem Remote-Server beim Speichern, Konfiguration löschen, aber IP-Einstellungen beibehalten, CLI-Skripthandhabung über ENVM beim Booten, HTML5-basierte Verwaltung

Sicherheit

MAC-basiertes Port-Security, Portbasierte Zugangskontrolle mit 802.1X, Gast-/nicht authentifiziertes VLAN, integrierter Authentifizierungsserver (IAS), RADIUS-VLAN-Zuordnung, RADIUS-Richtlinien-Zuweisung, Multi-Client-Authentifizierung pro Port, MAC-Authentifizierungsumgehung, DHCP-Snooping, dynamische ARP-Inspektion, automatische Denial-of-Service Prevention, LDAP, Ingress-MAC-basiertes ACL, Ingress-IPv4-basiertes ACL, zeitbasiertes ACL, VLAN- basiertes ACL, Ingress-VLAN-basiertes ACL, ACL-flussbasierte Begrenzung, durch VLAN eingeschränkter Management-Zugriff, Device Security Indication, Audit-Trail, CLI-Logging, HTTPS-Zertifikatverwaltung, eingeschränkter Management-Zugriff, Geeignete Use-Banner, konfigurierbare Passwortrichtlinie, konfigurierbare Anzahl von Anmeldeversuchen, SNMP-Logging, mehrere Berechtigungsebenen, lokales Benutzer-Management, Remote-Authentifizierung via RADIUS, Benutzerkonto-Sperrung, Passwortänderung bei der ersten Anmeldung

Zeitsynchronisation

PTPv2 Transparent Clock Two-Step, PTPv2 Grenzuhr, gepufferte Echtzeituhr, SNTP-Client, SNTP-ServerPTPv2 Transparent Clock zweistufig, PTPv2 Boundary Clock, gepufferte Echtzeituhr, SNTP-Client, SNTP-Server

Verschiedenes

Port Leistungsabschaltung, Manuelles Kabelkreuzen

Routing

IP/UDP Helper, Full Wire-Speed Routing, Port-basierte Router-Schnittstellen, VLAN-basierte Router-Schnittstellen, Loopback-Interface, ICMP-Filter, Net-directed Broadcasts, OSPFv2, RIP v1 /v2, ICMP Router Discovery (IRDP), statisches Unicast-Routing, Proxy ARP, statisches Routen-Nachverfolgen

Umgebungsbedingungen

MTBF (Telecordia SR-332 Ausgabe 3) @ 25 °C

78.4 Uhr

Betriebstemperatur

-40-+70 °C

Lager-/Transporttemperatur

-40-+85 °C

Relative Luftfeuchte (nicht kondensierend)

5–95 %

Abmessungen (B x H x T)

146 mm x 164 mm x 120 mm

Gewicht

2200 g

Montage

DIN Rail

Schutzklasse

IP20

Mechanische Stabilität

IEC 60068-2-6 Vibration

Betrieb: 5 Hz .. 150 Hz, Breitbandrauschen vertikal: 1.0 m/s² (rms) horizontal: 0.7 m/s² (rms), außer Betrieb: 5 Hz .. 150 Hz, Breitbandrauschen vertikal: 7.9 m/s² (rms) horizontal: 5.5 m/s² (rms)

IEC 60068-2-27 Stoß

vertikal: 30 m/s², 30 ms, horizontal: 50 m/s², 30 ms

Immunität gegen EMC-Störung

EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD)

6 kV Kontaktentladung, 8 kV Luftentladung

EN 61000-4-3 elektromagnetisches Feld

20 V/m (80 .. 1000 MHz), 10 V/m (1400 .. 2000 MHz), 5 V/m (2000 .. 2700 MHz), 3 V/m (5100 .. 6000 MHz)

DE 61000-4-4 schnelle Transienten (Burst)

2 kV Stromleitung, 2 kV Datenleitung

DE 61000-4-5 Stoßspannung

2 kV (Ader/Masse), 1 kV (Ader/Ader) Stromversorgung 2 kV (Ader/Erde) Datenleitung

DE 61000-4-6 Leitungsgeführte Immunität

10 V (150 kHz .. 80 MHz)

EN 61000-4-16 Netz-Frequenz-Spannung

300 A/m

Immunität gegen EMC

EN 55032

EN 55032 Klasse A

EN 55022

EN 55022 Klasse A

FCC CFR47 Teil 15

FCC 47CFR Teil 15, Klasse A

Zulassungen

Basisstandard

CE, EN 60131-2

Sicherheit für Industrial Control Equipment

EN 60950-1

Verkehrswesen

EN50121-4, EN51055, EN 45545-2

Zuverlässigkeit

Garantie

60 Monate (detaillierte Informationen entnehmen Sie bitte den Garantiebedingungen)

Lieferumfang und Zubehör

Zubehör gesondert zu bestellen

Anschlusskabel 943 301-001; Autokonfigurationsadapter ACA31 942 074-001; Industrial-HiVision-Netzwerkmanagement-Software 943 156-xxx ; 3-Stift-Klemmenblock für Versorgungsspannung (50 Stück) 943 845-008 ; 2-Stift-Klemmenblock für Signalkontakt (50 Stück) 943 845-010 ; Netzkabel 942 000-001; Schutzkappe für RJ45-Buchse (50 Stück) 943 936-001; Staubschutzset für M12-Buchse, Metall (25 Stück) 942 057-001 ; Staubschutzset für M12-Buchse, Kunststoff (25 Stück) 942 057-002

Lieferumfang

Gerät, Anschlussblöcke, allgemeine Sicherheitsanweisungen

Weitere Anleitungen

Produktdokumentation

https://www.doc.hirschmann.com

Zertifikate

https://www.doc.hirschmann.com/certificates.html

Software-Download

https://hirschmann-support.belden.com/en-US/downloads

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.124 Revisionsdatum: 17.04.2024

Artikelnummer
Artikelnr. Typ
942197004 Hutschienen-montierbare Datendiode für Hochgeschwindigkeitszüge
