26 Port Fast Ethernet/Gigabit Ethernet Industrial Workgroup switch (fest installiert: 4 x GE, 6 x FE; über Medienmodule 16 x FE), verwaltet, Software HiOS 2A, Store-and-Forward-Switching, lüfterloses Design

Verfügbarkeit:

Global
Status:

Aktiv
Ersatz für: MACH102-8TP , MACH102-8TP-F

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

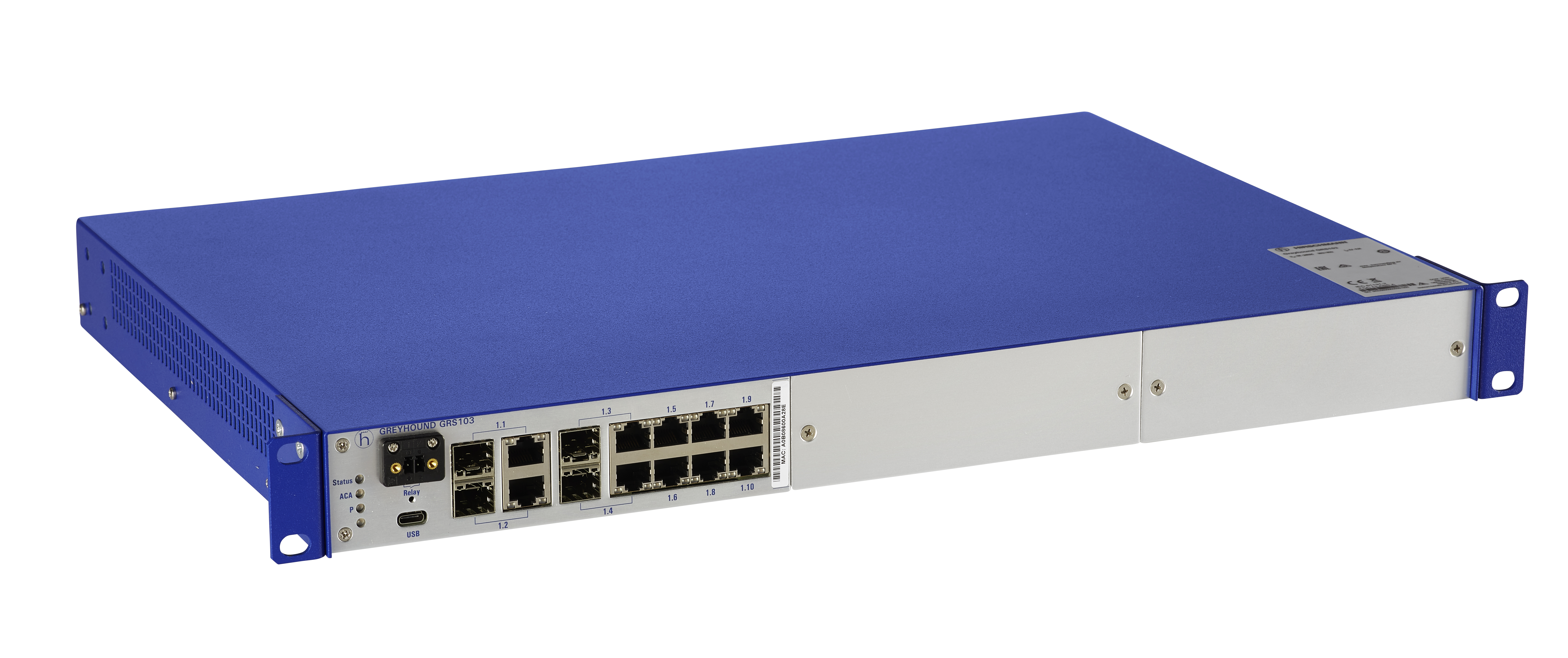

Name	GRS103-6TX/4C-1HV-2A
Port-Typ und Anzahl	26 Ports insgesamt, 4 x FE/GE TX/SFP und 6 x FE TX fest installiert; via Medienmodule 16 x FE

Weitere Schnittstellen

Stromversorgung/Meldekontakt	1 x Kaltgerätestecker / 1 x steckbare Klemmleiste, 2-polig, Ausgang manuell oder automatisch umschaltbar (max. 1 A, 24 V DC bzw. 24 V AC)
Lokale Verwaltung und Geräteaustausch	USB-C

Netzwerkgröße – Kabellänge

Verdrilltes Paar (Twisted Pair, TP)	0-100 m
Singlemode-Glasfaser (SM) 9/125 µm	Fast Ethernet: siehe SFP LWL-Modul M-FAST SFP-SM/LC und M-FAST SFP-SM+ /LC; Gigabit Ethernet: siehe SFP LWL-Modul M-SFP-LX/LC
Singlemode-Glasfaser (LH) 9/125 µm (Langstrecken-Transceiver)	Fast Ethernet: siehe SFP-LWL-Modul M-FAST SFP-LH/LC; Gigabit Ethernet: siehe SFP-LWL-Modul M-SFP-LH/LC und M-SFP-LH+ /LC
Multimode-Faser (MM) 50/125 µm	Fast Ethernet: siehe SFP LWL-Modul M-FAST SFP-MM/LC; Gigabit Ethernet: siehe SFP LWL-Modul M-SFP-SX/LC und M-SFP-LX/LC
Multimode-Faser (MM) 62,5/125 µm	Fast Ethernet: siehe SFP LWL-Modul M-FAST SFP-MM/LC; Gigabit Ethernet: siehe SFP LWL-Modul M-SFP-SX/LC und M-SFP-LX/LC

Netzwerkgröße – Kaskadierbarkeit

Linien-/Sterntopologie	alle

Versorgung

Betriebsspannung	100 – 240 V Wechselstrom, 47 – 63 Hz
Leistungsaufnahme	erwartetes Maximum 12 W (ohne Medienmodule)
Ausgangsleistung in BTU (IT)/h	erwartetes Maximum 41 (ohne Medienmodule)

Software

Switching	Unabhängiges VLAN-Lernen, Schnelle Alterung, Statische Unicast-/Multicast-Adresseinträge, QoS/Port-Priorisierung (802.1D/p), TOS/DSCP-Priorisierung, Interface Trust Mode, CoS-Warteschlangenverwaltung, Flusskontrolle (802.3X), Egress Interface Shaping, Ingress Storm Protection, VLAN (802.1Q), VLAN Unaware Mode, GARP VLAN Registration Protocol (GVRP), Voice VLAN, GARP Multicast Registration Protocol (GMRP), IGMP Snooping/Querier pro VLAN (v1/v2/v3), Unbekanntes Multicast-Filtern, Unbekanntes Multicast an Abfrage-Ports weiterleiten, Multiple VLAN Registration Protocol (MVRP), Multiple MAC Registration Protocol (MMRP), Multiple Registration Protocol (MRP)
Redundanz	Link Aggregation mit LACP, Link Backup, Media Redundancy Protocol (MRP) (IEC62439-2) - Redundancy Manager, Media Redundancy Protocol (MRP) (IEC62439-2) - Redundancy Client, MRP über Link Aggregation, Redundante Netzwerkkopplung, Sub Ring Manager, RSTP 802.1D-2004 (IEC62439-1), RSTP Guards
Management	DNS-Client, Unterstützung für duale Software-Images, TFTP, SFTP, SCP, LLDP (802.1AB), LLDP-MED, SSHv2, OPC-UA-Server, HTTP, HTTPS, IPv6-Verwaltung, Service Discovery (Bonjour), ITxPT-Modulinventar, Traps, SNMPv1/v2 schreibgeschützt, SNMP v1/v2/v3, SNMPv3-Traps, Telnet
Diagnose	Management-Adresskonflikterkennung, MAC-Benachrichtigung, Schleifenschutz, Signalkontakt, Gerätestatusanzeige, TCPDump, LEDs, Syslog, Permanente Protokollierung auf ACA, E-Mail-Benachrichtigung, Portüberwachung mit automatischer Deaktivierung, Link-Flap-Erkennung, Überlastungserkennung, Duplex-Fehlanpassungserkennung, Verbindungsgeschwindigkeit und Duplexüberwachung, RMON (1,2,3,9), Portspiegelung 1:1, Portspiegelung 8:1, Portspiegelung N:1, Portspiegelung N:2, Systeminformationen, Selbsttests beim Kaltstart, Kupferkabeltest, SFP-Verwaltung, Dialogfeld „Konfigurationsprüfung“, Switch-Dump
Konfiguration	Automatisches Rückgängigmachen der Konfiguration (Rollback), Konfigurationsfingerabdruck, XML-basierte Konfigurationsdatei, Konfiguration beim Speichern auf einem Remote-Server sichern, Konfiguration löschen, aber IP-Einstellungen beibehalten, BOOTP/DHCP-Client mit automatischer Konfiguration, DHCP-Server: pro Port, DHCP-Server: Pools pro VLAN, Autokonfigurationsadapter ACA21/22 (USB), HiDiscovery, DHCP-Relay mit Option 82, Schnittstellen-Shutdown per Tracking, Automatische Deaktivierung, Unterstützung für USB-C-Verwaltung, Befehlszeilenschnittstelle (CLI), CLI-Skripting, CLI-Skriptverarbeitung über ENVM beim Booten, Vollständige MIB-Unterstützung, Kontextsensitive Hilfe, HTML5-basierte Verwaltung
Sicherheit	Signierte Firmware-Images, MAC-basierte Portsicherheit, Portbasierte Zugriffskontrolle mit 802.1X, Gast-/nicht authentifiziertes VLAN, Integrierter Authentifizierungsserver (IAS), RADIUS-VLAN-Zuweisung, Denial-of-Service-Schutz, RADIUS-Client, TACACS+ Client, LDAP, VLAN-basierte ACL, Ingress-VLAN-basierte ACL, Basis-ACL, Zugriff auf Verwaltung durch VLAN eingeschränkt, Gerätesicherheitsanzeige, Audit-Trail, Sicherer Start, CLI-Protokollierung, HTTPS-Zertifikatverwaltung, Eingeschränkter Verwaltungszugriff, Banner zur angemessenen Verwendung, Konfigurierbare Kennwortrichtlinie, Konfigurierbare Anzahl von Anmeldeversuchen, SNMP-Protokollierung, Mehrere Berechtigungsebenen, Lokale Benutzerverwaltung, Remote-Authentifizierung über RADIUS, Sperrung von Benutzerkonten, Kennwortänderung bei der ersten Anmeldung
Zeitsynchronisation	Gepufferte Echtzeituhr, SNTP-Client, SNTP-Server
Industrial Profile	IEC61850-Protokoll (MMS-Server, Switch-Modell), ModbusTCP
Verschiedenes	Manuelles Kabelkreuzen, Port Leistungsabschaltung

Umgebungsbedingungen

MTBF (Telcordia SR-332 Ausgabe 3) @ 25°C	313 707 h
Betriebstemperatur	-10-+60 °C
Minimale Lagertemperatur	-20-+70 °C
Relative Luftfeuchte (nicht kondensierend)	5-90 %
Abmessungen (B x H x T)	448 mm x 44 mm x 310 mm (ohne Halterung)
Gewicht	ca. 3,60 kg
Montage-Typ	19" Schaltschrank
Schutzklasse	IP20

Mechanische Stabilität

IEC 60068-2-6 Vibration	3,5 mm, 5 Hz – 8,4 Hz, 10 Zyklen, 1 Oktave/min.; 1 g, 8,4 Hz – 200 Hz, 10 Zyklen, 1 Oktave/min
IEC 60068-2-27 Stoß	15 g, 11 ms Dauer, 18 Stöße

Immunität gegen EMC-Störung

EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD)	6 kV Kontaktentladung, 8 kV Luftentladung
EN 61000-4-3 elektromagnetisches Feld	20 V/m (80–2700 MHz), 10V/m (2,7–6 GHz); 1 kHz, 80 % AM
DE 61000-4-4 schnelle Transienten (Burst)	2 kV Stromleitung, 2 kV Datenleitung
DE 61000-4-5 Stoßspannung	Stromleitung: 2 kV (Ader/Erde), 1 kV (Ader/Ader); Datenleitung: 1 kV
DE 61000-4-6 Leitungsgeführte Immunität	3 V (10 kHz–150 kHz), 10 V (150 kHz–80 MHz)

Immunität gegen EMC

EN 55032	EN 55032 Klasse A
FCC CFR47 Teil 15	FCC 47CFR Teil 15, Klasse A

Zulassungen

Basisstandard	CE, FCC, EN61131
Verkehrswesen	EN50121-4

Zuverlässigkeit

Garantie	60 Monate (weitere Informationen finden Sie in den <a href="https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf"Garantiebedingungen </a )

Lieferumfang und Zubehör

Zubehör gesondert zu bestellen	M1-Module, Netzwerkmanagement-Software Industrial HiVision (943156xxx), Halterung zur Befestigung des Gehäuses (2 Stk.) (943943001) Klammer, lang (+ 50 mm/1,97 in) zur Befestigung des Gehäuses (2 Stk.) (943943101) Nicht-Heizgerätekabel (Euro-Modell) (942271001) 2-poliger Klemmenblock (50 Stück) (943845010) 2-poliger Klemmenblock mit Schraubverriegelung (50 Stück) (943845009) 3-poliger Klemmenblock mit Hochspannungsverriegelung (50 Stück) (94 8450089) Schutzkappe für RJ45-Buchse (50 Stück) (943 936001) Schutzkappe für SFP-Steckplatz (25 Stück) (943942001) AutoConfiguration Adapter ACA22-USB-C (EEC) (942239001)
Lieferumfang	GRS103-Gerät, Sicherheits- und allgemeines Informationsblatt, 2-poliger Klemmenblock für Signalkontakt, 2 × Abdeckblende für Medienmodulschacht

Zubehör gesondert zu bestellen

M1-Module, Netzwerkmanagement-Software Industrial HiVision (943156xxx), Halterung zur Befestigung des Gehäuses (2 Stk.) (943943001) Klammer, lang (+ 50 mm/1,97 in) zur Befestigung des Gehäuses (2 Stk.) (943943101) Nicht-Heizgerätekabel (Euro-Modell) (942271001) 2-poliger Klemmenblock (50 Stück) (943845010) 2-poliger Klemmenblock mit Schraubverriegelung (50 Stück) (943845009) 3-poliger Klemmenblock mit Hochspannungsverriegelung (50 Stück) (94 8450089) Schutzkappe für RJ45-Buchse (50 Stück) (943 936001) Schutzkappe für SFP-Steckplatz (25 Stück) (943942001) AutoConfiguration Adapter ACA22-USB-C (EEC) (942239001)

Lieferumfang

GRS103-Gerät, Sicherheits- und allgemeines Informationsblatt, 2-poliger Klemmenblock für Signalkontakt, 2 × Abdeckblende für Medienmodulschacht
