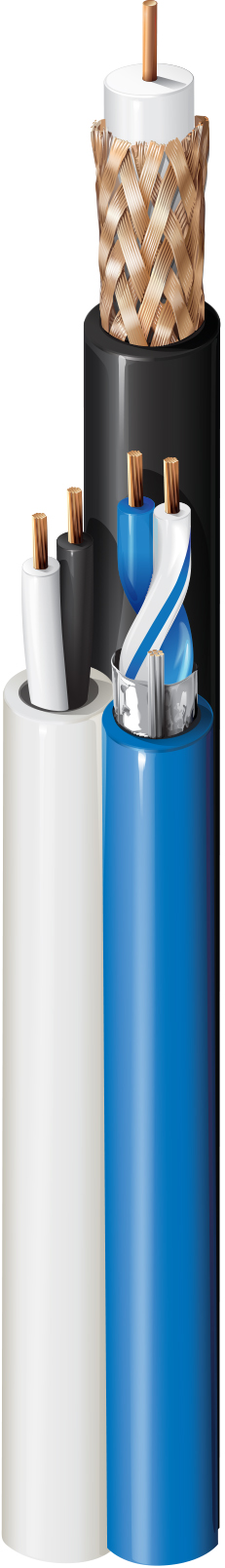

PTZ-Kabel (CCTV + Steuerung + Stromversorgung), Plenum-CMP, 1-RG59 20 AWG massives blankes Kupfer mit PFA-Schaum, 95 % blankes Kupfergeflecht, 1-23 AWG massives blankes Kupferpaar mit FEP-Isolierung, 2-18 AWG verseilte blanke Kupferleiter mit Flamarrest®-Isolierung, Siamese mit Flamarrest®-Ummantelung

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	Überwachung, CCTV-Kamera, PTZ (Schwenken-Neigen-Zoomen)

Physikalische Merkmale (allgemein)

Leiter

Element	AWG	Stranding	Material	Nominal Diameter	No. of Conductors	No. of Coax
Coax(es)	20	Solid	BC - Bare Copper	0.032 in		1
Pair1	23	Solid	BC - Bare Copper	0.023 in	2
Pair2	18	7x26	BC - Bare Copper	0.047 in	2

Anzahl der Leiter	5

Isolierung

Element	Material	Material Trade Name	Nominal Diameter	Nominal Wall Thickness
Coax(es)	FEP - Fluorinated Ethylene Propylene (Foam)		0.133 in
Pair1	FEP - Fluorinated Ethylene Propylene		0.041 in
Pair2	PVC - Polyvinyl Chloride	Flamarrest®		0.009 in

Farbtafel

Number	Color
Coax Core	White
Pair1	Blue & White/Blue
Pair2	Black & Red

Innenabschirmung

Element	Type	Material	Coverage [%]
Coax(es)	Braid	Bare Copper (BC)	95%
Pair1	No Shield	No Shield
Pair2	No Shield

Innere Ummantelung

Material	Material Trade Name	Nominal Diameter	Nominal Wall Thickness
PVC - Polyvinyl Chloride	Flamarrest®	0.193 in	0.016 in
PVC - Polyvinyl Chloride	Flamarrest®	0.116 in	0.017 in
PVC - Polyvinyl Chloride	Flamarrest®	0.158 in	0.015 in

Äußere Ummantelung

Material	Nominal Diameter
Banana Peel (No Overall Jacket)	0.351 in
	0.116 in
	0.158 in
No Jacket	0.351 in

Elektrische Kenndaten

Leiter DCR

Element	Nominal Conductor DCR	Nominal Conductor DCR Conductor Resistance	Nominal Inner Shield DCR
Coax(es)	10 Ohm/1000ft	10 Ohm/1000ft	2.5 Ohm/1000ft
Pair1	20 Ohm/1000ft	20 Ohm/1000ft
Pair2	6.5 Ohm/1000ft	6.5 Ohm/1000ft

Kapazität

Element	Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Shield
Coax(es)		16.1 pF/ft
Pair1	15.0 pF/ft
Pair2	30.0 pF/ft

Impedanz

Element	Nominal Characteristic Impedance
Coax(es)	75 Ohm

Hohe Frequenz (Nennwert/typisch)

Frequency [MHz]	Nom. Insertion Loss
1 MHz	.29 dB/100ft
5 MHz	0.7 dB/100ft
10 MHz	1.1 dB/100ft
50 MHz	1.8 dB/100ft
100 MHz	2.7 dB/100ft
200 MHz	3.9 dB/100ft
400 MHz	5.9 dB/100ft
700 MHz	8.5 dB/100ft
900 MHz	10 dB/100ft
1000 MHz	10.7 dB/100ft

Verzögerung

Element	Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
Coax(es)	84 ns/100m	1.21 ns/ft	84%

Bemessungsstrom

Element	Max. Recommended Current [A]
Coax(es)
Pair1
Pair2	5 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V RMS

Temperaturbereich

Temperaturbereich für die Installation	0°C Bis +75°C
UL Temperaturbereich	75°C
Betriebstemperaturbereich	-10°C Bis +75°C
Temperaturbereich Trennung	0°C Bis +75°C

Mechanische Kenndaten

Gewicht Kabelgebinde	57 lbs/1000ft
Maximal empfohlene Zugspannung	125 lbs

Standards

NEC Artikel	Artikel 800
NEC/(UL)-Compliance	CMP
RG-Typ	59
Weitere Spezifikationen	Video-Koaxial: RG 59/U

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich – Plenum
EU-Richtlinie 2000/53/EC (ELV)	Ja
EU-Richtlinie 2003/11/EC (BFR)	Ja
EU-Richtlinie 2011/65/EU (RoHS 2)	Ja
EU-Richtlinie 2012/19/EU (WEEE)	Ja
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)	Ja
Einhaltung der EU-Richtlinien	Ja
EU CE-Zeichen	Ja
MII Bestell-Nr. 39 (China RoHS)	Ja

Eignung

Eignung – innen	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL	NFPA 262
UL-Nennspannung	300 V RMS

Plenum/Nicht-Plenum

Plenum (J/N)	Ja

Zugehörige Artikelnummern

Keine Plenum-Nummer	500PTZ
Fußnote	C – KISTE AUFGEROLLTE AUFMACHUNG.

Patent	Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Produkthinweise

Anmerkungen	RG59 Videoüberwachung + 1 PR 23 UTP + 2C 18 AWG CMP. Einzeln ummantelte und farbcodierte Komponenten, die um ein zentrales Trägerelement herum gebündelt und mit diesem verbunden sind. Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.

Anmerkungen

RG59 Videoüberwachung + 1 PR 23 UTP + 2C 18 AWG CMP. Einzeln ummantelte und farbcodierte Komponenten, die um ein zentrales Trägerelement herum gebündelt und mit diesem verbunden sind. Installation in kalter Umgebung: Bei der Installation von Kabeln, die bei einer Umgebungstemperatur von 32 Grad Fahrenheit (0 Grad Celsius) oder weniger gelagert wurden, empfiehlt Belden, das Kabel vor der Trennung der einzelnen Kabelstränge für 12 Stunden bei Raumtemperatur zu konditionieren.
