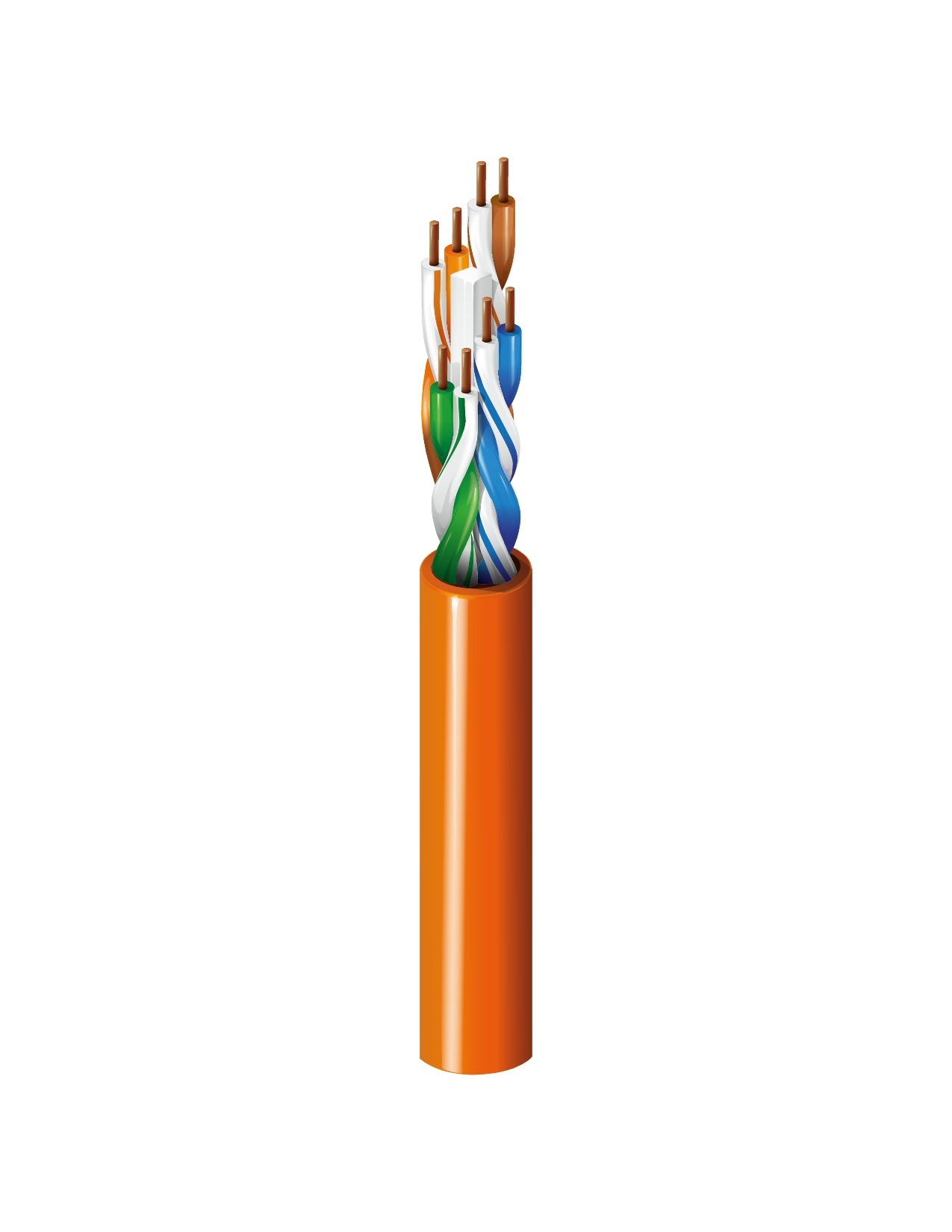

CAT6 Patchkabel, 4pr, UTP, PVC-Ummantelung, CMR
| Mögliche Anwendungen | Premise Patchkabel, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM |
|---|
| AWG | Verseilung | Material | Anzahl der Paare |
|---|---|---|---|
| 24 | Massiv | BC – blankes Kupfer | 4 |
|
Anzahl der Leiter |
8 |
|---|---|
|
Gesamtanzahl der Paare |
4 |
| Material |
|---|
| PO – Polyolefin |
|
Bonded-Pair |
nicht zutreffend |
|---|
| Nummer | Farbe |
|---|---|
| 1 | Weiß-blaue Streifen und Blau |
| 2 | Weiß-orangefarbene Streifen und Orange |
| 3 | Weiß-grüne Streifen und Grün |
| 4 | Weiß-braune Streifen und Braun |
| Material | Nenndurchmesser | Ripcord | Trennmaterial |
|---|---|---|---|
| PVC – Polyvinylchlorid | 0,205 Zoll | Nein | Zentralfüllmaterial |
| Max. Leiter DCR | Max. DCR unsymmetrisch |
|---|---|
| 93,8 Ohm/km | 5 % |
| Max. kapazitive Unsymmetrie | Gegenseitige Nennkapazität |
|---|---|
| 160 pF/100 m | 15 pF/ft |
| Frequenz [MHz] | Max. Verzögerung | Max. Verzögerungsversatz | Nominale Ausbreitungsgeschwindigkeit (VP) [%] |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 45 ns/100 m | 70 % |
| Frequenz [MHz] | Max. Einfügungsverlust (Dämpfung) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Rückflussdämpfung) [dB] | Max./Min. Eingangsimpedanz (unbestückt) | Max./Min. angepasste Impedanz | Min. TCL [dB] | Min. ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 MHz | 2,4 dB/100 m | 74,3 dB | 72,3 dB | 67,8 dB | 64,8 dB | 20,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 35,0 dB |
| 4 MHz | 4,5 dB/100 m | 65,3 dB | 63,3 dB | 55,8 dB | 52,7 dB | 23,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 23,0 dB |
| 8 MHz | 6,4 dB/100 m | 60,8 dB | 58,8 dB | 49,7 dB | 46,7 dB | 24,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 16,9 dB |
| 10 MHz | 7,1 dB/100 m | 59,3 dB | 57,3 dB | 47,8 dB | 44,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 40,0 dB | 15,0 dB |
| 16 MHz | 9,1 dB/100 m | 56,2 dB | 54,3 dB | 43,7 dB | 40,7 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 38,0 dB | 10,9 dB |
| 20 MHz | 10,2 dB/100 m | 54,8 dB | 52,8 dB | 41,8 dB | 38,8 dB | 25,0 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 37,0 dB | 9,0 dB |
| 25 MHz | 11,4 dB/100 m | 53,3 dB | 51,3 dB | 39,8 dB | 36,8 dB | 24,3 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 36,0 dB | 7,0 dB |
| 31,25 MHz | 12,8 dB/100 m | 51,9 dB | 49,9 dB | 37,9 dB | 34,9 dB | 23,6 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 35,1 dB | 5,1 dB |
| 62,5 MHz | 18,5 dB/100 m | 47,4 dB | 45,4 dB | 31,9 dB | 28,9 dB | 21,5 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 32,0 dB | |
| 100 MHz | 23,8 dB/100 m | 44,3 dB | 42,3 dB | 27,8 dB | 24,8 dB | 20,1 dB | 100 ± 15 Ohm | 100 ± 15 Ohm | 30,0 dB | |
| 155 MHz | 30,2 dB/100 m | 41,5 dB | 39,5 dB | 23,9 dB | 20,9 dB | 18,8 dB | 100 ± 22 Ohm | 100 ± 15 Ohm | 28,1 dB | |
| 200 MHz | 34,8 dB/100 m | 39,8 dB | 37,8 dB | 21,8 dB | 18,8 dB | 18,0 dB | 100 ± 22 Ohm | 100 ± 15 Ohm | 27,0 dB | |
| 250 MHz | 39,4 dB/100 m | 38,3 dB | 36,3 dB | 19,8 dB | 16,8 dB | 17,3 dB | 100 ± 32 Ohm | 100 ± 15 Ohm | 26,0 dB |
|
Trennklasse gemäß EN50174-2 |
a |
|---|
| UL-Nennspannung |
|---|
| 300 V RMS |
|
Temperaturbereich für die Installation |
0 °C bis +50 °C |
|---|---|
|
Nenntemperatur gemäß UL |
75 °C |
|
Lagertemperaturbereich |
-20 °C bis +75 °C |
|
Betriebstemperaturbereich |
-20 °C bis +75 °C |
|
Gewicht Kabelgebinde |
20 lbs/1000 Fuß |
|---|---|
|
Maximale Zugspannung |
25 lbs. |
|
Min. Biegeradius bei Installation |
2,25 Zoll |
|
Mindestbiegeradius/Minor Axis |
1,0 Zoll |
|
NEC/(UL)-Compliance |
CMR |
|---|---|
|
CEC/C(UL)-Compliance |
CMR |
|
ISO/IEC-Compliance |
11801 ed 2.2 (2011) Klasse E Patchkabel |
|
CPR-Euroklasse |
Eca |
|
Datenkategorie |
Kategorie 6 |
|
Einhaltung der ANSI Standards |
S-116-732-2013 Kategorie 6 Patchkabel, ANSI/NEMA WC-66 Kategorie 6 Patchkabel |
|
TIA/EIA-Compliance |
ANSI/TIA-568-C.2 Kategorie 6 Patchkabel |
|
IEEE-Compliance |
IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4 |
|
Leistungsprüfung durch Dritte |
Kategorie 6 Patchkabel |
|
Umgebung |
Riser |
|---|---|
|
EU-Richtlinie 2000/53/EC (ELV) |
Ja |
|
EU-Richtlinie 2003/11/EC (BFR) |
Ja |
|
EU-Richtlinie 2003/96/EC (BFR) |
Ja |
|
EU-Richtlinie 2011/65/EU (RoHS 2) |
Ja |
|
EU-Richtlinie 2012/19/EU (WEEE) |
Ja |
|
EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung) |
Ja |
|
Einhaltung der EU-Richtlinien |
Ja |
|
EU CE-Zeichen |
Ja |
|
EU REACH SVHC Compliance (JJJJ-MM-TT) |
2017-07-10 |
|
MII Bestell-Nr. 39 (China RoHS) |
Ja |
|
Eignung – Freileitungen |
Nein |
|---|---|
|
Eignung – Erdverlegung |
Nein |
|
Eignung – Explosionsgefährdete Umgebungen |
Nein |
|
Eignung – innen |
Ja |
|
Eignung – Halogenfrei |
Nein |
|
Eignung – Ölbeständigkeit |
Nein |
|
Eignung – Außenbereich |
Nein |
|
Eignung – Beständigkeit gegen Sonneneinstrahlung |
Nein |
|
Entflammbarkeit gemäß CSA/C(UL) |
FT4 |
|---|---|
|
Entflammbarkeit gemäß UL |
UL 1666 Riser |
|
Entflammbarkeit gemäß IEC |
IEC 60332-1-2 |
|
UL-Nennspannung |
300 V RMS |
|
Plenum (J/N) |
Nein |
|---|
|
Fußnote |
C – KISTE AUFGEROLLTE AUFMACHUNG. |
|---|
|
Anmerkungen |
Die elektrischen Werte beziehen sich auf die erwartete Leistung basierend auf Kabelprüfungen und die repräsentative Leistung innerhalb eines typischen Systems von Belden. Druck enthält absteigende Materialmarkierungen. |
|---|
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.514 Revisionsdatum: 29.04.2024 |
|---|
| Artikelnr. | Farbe | Aufmachung | Länge | UPC |
|---|---|---|---|---|
| 7883A 0101000 | Schwarz | Rolle | 1.000 ft | 612825190660 |
| 7883A 0101000 | Schwarz | Rolle | 1.000 ft | 612825190660 |
| 7883A 0061000 | Blau | Rolle | 1.000 ft | 612825190639 |
| 7883A 0061000 | Blau | Rolle | 1.000 ft | 612825190639 |
| 7883A F2V1000 | Grau | Rolle | 1.000 ft | 612825190585 |
| 7883A F2V1000 | Grau | Rolle | 1.000 ft | 612825190585 |
| 7883A 0051000 | Grün | Rolle | 1.000 ft | 612825190622 |
| 7883A 0051000 | Grün | Rolle | 1.000 ft | 612825190622 |
| 7883A 0031000 | Orange | Rolle | 1.000 ft | 612825190608 |
| 7883A 0031000 | Orange | Rolle | 1.000 ft | 612825190608 |
| 7883A 0071000 | Lila | Rolle | 1.000 ft | 612825190646 |
| 7883A 0071000 | Lila | Rolle | 1.000 ft | 612825190646 |
| 7883A 0021000 | Rot | Rolle | 1.000 ft | 612825190592 |
| 7883A 0021000 | Rot | Rolle | 1.000 ft | 612825190592 |
| 7883A 0091000 | Weiß | Rolle | 1.000 ft | 612825190653 |
| 7883A 0091000 | Weiß | Rolle | 1.000 ft | 612825190653 |
| 7883A 0041000 | Gelb | Rolle | 1.000 ft | 612825190615 |
| 7883A 0041000 | Gelb | Rolle | 1.000 ft | 612825190615 |
