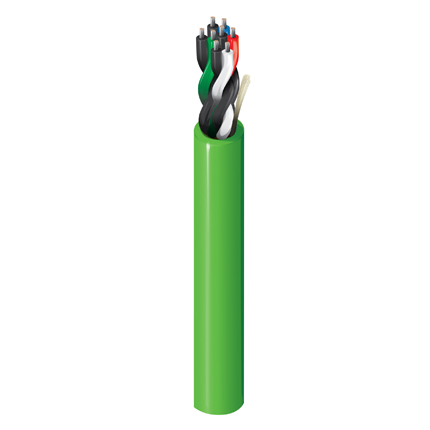

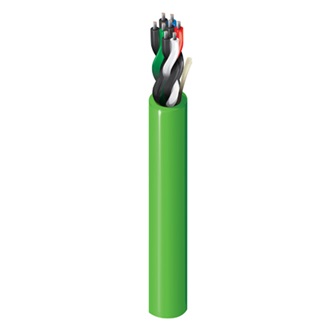

DEIP184U

Digital Electricity Kupferkabel für den Innenbereich, Nr. 18-4pr, TC (verzinntes Kupfer), LS-PVC, CL4P, CMP, LS-PVC Buchse

…
Digital Electricity Kupferkabel für den Innenbereich, 4-18 AWG verseilt (7x26) Paare aus verzinntem Kupfer mit Flamarrest®-Isolierung, Plenumqualität CL4P, CMP, Flamarrest®-Ummantelung mit Ripcord
Produktbenachrichtigungen erhalten

Technische Daten
Produktbeschreibung

Mögliche Anwendungen

Digital Electricity™, Fault Managed Power Systems (FMPS), Remote Powering, Innenbereich

Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Anzahl der Paare
18 7x26 TC – Verzinntes Kupfer 4

Anzahl der Leiter

8

Gesamtanzahl der Paare

4

Isolierung
Material Material-Handelsbezeichnung Nennwanddicke
PVC – Polyvinylchlorid Flamarrest® 0,009 Zoll
Farbtafel
Nummer Farbe
1 Schwarz und Rot
2 Schwarz und Weiß
3 Schwarz und Grün
4 Schwarz und Blau
Äußere Ummantelung
Material Nenndurchmesser Nennwanddicke
PVC – Polyvinylchlorid 0,312 Zoll 0,017 Zoll
Elektrische Kenndaten
Leiter DCR
Nennwert Leiter DCR
6,4 Ohm/1000 Fuß
Kapazität
Nennkapazität Leiter zu Leiter
30 pF/ft
Bemessungsstrom
Max. Empfohlener Bemessungsstrom [A]
5,6 Ampere pro Leiter bei 25 ºC (35 °C Temperaturanstieg)
Speisung
UL-Nennspannung
450 V RMS
Temperaturbereich

Nenntemperatur gemäß UL

75 °C

Betriebstemperaturbereich

0 °C bis +75 °C

Mechanische Kenndaten

Gewicht Kabelgebinde

66 lbs/1000 Fuß

Maximale Zugspannung

198 lbs.

Mindestbiegeradius/Minor Axis

3,125 Zoll

Standards

NEC Artikel

Artikel 800

NEC/(UL)-Compliance

CL4P-FMP (2.0A), CMP

CEC/C(UL)-Compliance

CMP

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

EU REACH SVHC Compliance (JJJJ-MM-TT)

2019-05-14

Eignung

Eignung – innen

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

NFPA 262

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.127 Revisionsdatum: 22.12.2023

Artikelnummer
Artikelnr. Farbe Länge
DEIP184U Apfelgrün 2.000 ft
