Produktnummer: 9914

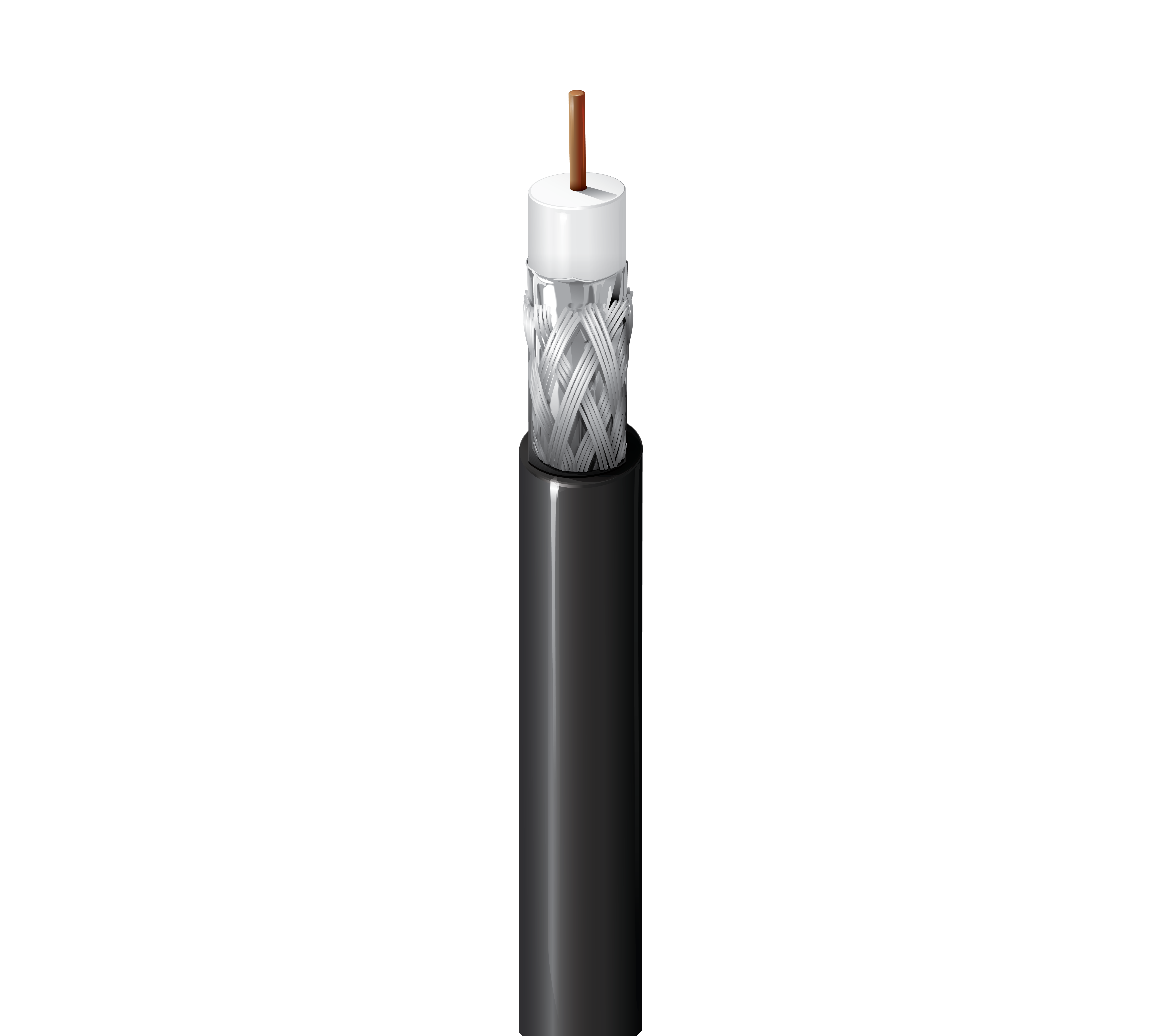

50 Ohm Kabelloses Übertragungskoaxialkabel, RG-8, 10 AWG Solid BC, Folie + 95 % TC-Geflecht, PVC-Ummantelung, CMG

50 Ohm Koaxialkabel für drahtlose Übertragung, RG-8, 10 AWG massiver blanker Kupferleiter, PE-Isolierung, Duobond®-Folie + 95 % verzinntes Kupfergeflecht, PVC-Mantel, CMG

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9914
  • 9914
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Drahtlose Mikrofone, Funkgeräte, Amateurfunk, Low Power FM, GPS, RFID (Radio Frequency Identification)

RG-Typ

8

Leiter

Size Stranding Nom. Diameter Material
10 AWG Solid 0.103 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Foam) 0.285 in (7.24 mm) White Gas Injected Foam

Äußere Abschirmung

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Tinned Copper (TC) 95%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.403 in (10.2 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,403 Zoll (10,2 mm)

VSWR

Frequency Max. VSWR
5-2250 MHz 1.43:1

Dämpfung

Frequency Nom. Attenuation
5 MHz 0.4 dB/100ft
10 MHz 0.5 dB/100ft
50 MHz 1.0 dB/100ft
100 MHz 1.4 dB/100ft
200 MHz 1.8 dB/100ft
400 MHz 2.6 dB/100ft
700 MHz 3.6 dB/100ft
900 MHz 4.1 dB/100ft
1000 MHz 4.4 dB/100ft
1500 MHz 5.5 dB/100ft
1800 MHz 6.1 dB/100ft
2000 MHz 6.5 dB/100ft
2500 MHz 7.5 dB/100ft
3000 MHz 8.3 dB/100ft
4000 MHz 9.9 dB/100ft

Nennleistung

Frequency Max. Power Rating
5 MHz 4,021 W
10 MHz 3,217 W
50 MHz 1,609 W
100 MHz 1,149 W
200 MHz 894 W
400 MHz 619 W
700 MHz 447 W
1,000 MHz 366 W
1,500 MHz 293 W
2,000 MHz 248 W
2,500 MHz 215 W
3,000 MHz 194 W
4,000 MHz 163 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.0 Ohm/1000ft 1.3 Ohm/1000ft (4.3 Ohm/km) 24.8 pF/ft (81.4 pF/m) 50 Ohm 82%

Speisung

UL Voltage Rating Voltage Rating
300 V (CMG), 30 V (UL AWM 1354) 600 V

Temperatur

UL Temperature Operating
60°C -40°C to +80°C

Biegeradius

Installation Min.
4.0 in (100 mm)

Maximale Zugspannung

247 lbs (112 kg)

Gewicht Kabelgebinde

105 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, für den Innenbereich, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

UL1685 FT4

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMG

AWM-Compliance

AWM 1354

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.535 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.535 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9914 010500 Schwarz Rolle 500 ft 612825268901 C
9914 0101000 Schwarz Rolle 1.000 ft 612825261780 C
