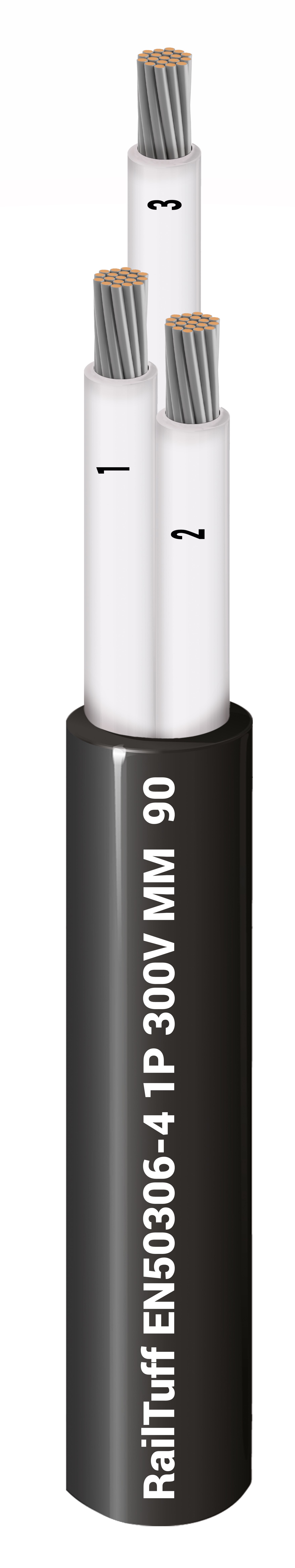

Produktnummer: RTC3C2.5P

RailTuff™ Dünnwandkabel EN 50306-4 1P 300V 3 C 2,5 mm² Str TC, XLPO Ins, XLPO Outer Jkt

RailTuff™ Dünnwandiges Kabel EN 50306-4 1P 300V 3 Cores 2,5 mm² verseiltes verzinntes Kupfer, XLPO-Isolierung, XLPO-Außenummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
RTC3C2.5P
  • RTC3C2.5P
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Anwendbar für feste oder mäßig flexible Verkabelung in Schienenfahrzeugen wie Hochgeschwindigkeitszügen (CRH, Shinkansen, ICE, TGV), U-Bahnen, Lokomotiven und Oberleitungsbussen usw.

Leiter

Size Stranding Material
2.5 mm² 19x0.40 mm TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code Notes
XLP, XLPO, XLPE 2.75 mm (0.108 in) White#1, White#2, White#3 D.C. stability on insulation at 300Vdc in 3% NaCl solution at (85±2)°C for 240h : No breakdown

Äußere Ummantelung

Material Nom. Thickness
XLP, XLPO, XLPE 0.56 mm (0.022 in)

Gesamtdurchmesser des Kabels (Nennwert)

7,5 ± 0,25 mm

Elektrik

Max. Conductor DCR
8.21 Ohm/km (2.50 Ohm/1000ft)

Speisung

Breakdown Voltage
2.5kVac/5min

Temperatur

Operating
-40°C to +120°C

Biegeradius

Stationary Min. Installation Min.
30 mm (1.2 in) 23 mm (0.91 in)

Gewicht Kabelgebinde

110,0 kg/km (73,92 lbs/1000 Fuß)

Entflammbarkeit/Brandverhalten

IEC 60332-1-2, IEC 60332-2-25

ISO/IEC-Compliance

IEC 60228

CENELEC-Compliance

EN 50306-4, EN 45545-2

Europäische Halogenfreie Standards

IEC 60754-2 – Halogensäuregasmenge – Max. Leitfähigkeit = 10 µS/mm, IEC 60754-2 – Halogensäuregasmenge – Min. pH = 4,3

Weitere Standard-Compliance(s)

TJ/CL 313

Anmerkungen

Tabelle 1 Kategorie MM, ROHS-konform

Aktualisierung und Überarbeitung

Revisionsnummer: 0.31 Revisionsdatum: 07-05-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.31 Revisionsdatum: 07-05-2024
