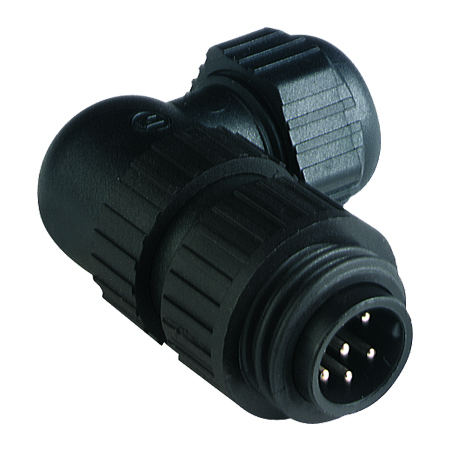

CA – Frei konfektionierbarer gewinkelter Steckverbinder | #Contacts: 7 (6+PE) | 250 V / 10 A | cURus

Technische Daten

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	CA (4, 6 Kontakte)
Steckverbindertyp	frei konfektionierbar
Steckverbinder Untertyp	CA Power-Serie
Seite 1 Kontakttyp/Geschlecht	Stiftkontakte/Stecker
Steckverbinder-Design	CA \| Männchen \| 6-polig \| 90°
Anzahl der Pins	7(6+ PE)
Art der Abschirmung	ungeschirmt
Befestigungstyp	Außengewinde (Kupplungsschraube)
Nennspannung	250 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	10 A (0,75 mm²)
Übergangswiderstand	≤ 10 mOhm
Verbindungstyp	Lötverbindung
Kabelverschraubung	TR22
Querschnitt	max. 0.75 mm²
Zugentlastung	Klemmgehäuse
Geeignete Kabel	Dichtung 1: Ø 6 mm bis Ø 9 mm , Dichtung 2: Ø 9 mm bis Ø 12 mm
Temperaturbereich (Betrieb)*	- 40 °C bis + 90 °C
Temperaturbereich (Dichtung)	- 40 °C bis + 90 °C
Schutzart/IP-Klassifizierung**	IP66, IP67
Designstandard	DIN EN 61984 (VDE 0627)
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Silber-Legierung (Cu/Ag)
Kontakt-Trägermaterial	Nylon 66 (PA 66 GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Brennbarkeitsklasse (Gehäuse)	UL 94 V-0
Material der Kabelverschraubung	Nylon 66 (PA 66)
Dichtung der Kabelverschraubung	Nitril-Butadien-Kautschuk (NBR)
Farbe der Kabelverschraubung	Schwarz
Brennbarkeitsklasse (Kabelverschraubung)	UL 94 V-0
Befestigungsmaterial	Nylon 66 (PA 66 GF)
Brennbarkeitsklasse (Befestigung)	UL 94 V-0
Dichtungsmaterial	Nitril-Butadien-Kautschuk (NBR)

Anzugsdrehmoment (Kabelverschraubung)	TR22: min. 250 Ncm
Gegensteckverbinder/Montage mit	934-127-100 CA 6 LD (feldkonfektionierbar, gerade), 934-131-100 CA 6 W LD (feldkonfektionierbar, abgewinkelt), 932-325-100 CA 6 GD (Buchse, gerade)
Zubehör gesondert zu bestellen	Staubkappe; 831 530 400

Ölbeständigkeit	Ja

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen Die Steckverbinder werden in luftdichten Beuteln verpackt und in schwefelfreien Kartons untergebracht, um die Kontakte vor Silbersulfid zu schützen.& nbsp; Nach dem Öffnen der Verpackung ist der Kunde für die ordnungsgemäße Lagerung der Steckverbinder verantwortlich, um ein Anlaufen durch Umwelteinflüsse während der Lagerung zu verhindern.
