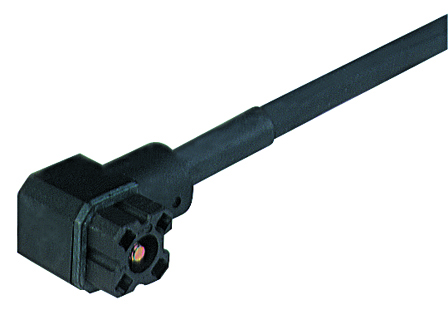

G-Typ - Buchse abgewinkelt | #Kontakte: 4 | 50 V / 4 A |Kabel: Schwarz (PUR); 4x0,75 mm²;

Technische Daten

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4
black	red	white	yellow

Produktfamilie	Industrielle Steckverbinder
Seite 1 Produkt-Unterfamilie	G-Serie
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	4
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	50 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/Gleichstrom
Nennstrom	10 A
Übergangswiderstand	≤ 10 mOhm
Steckzyklen	≤ 50
Verbindungstyp	Lötverbindung
Querschnitt	0.75 mm²
Temperaturbereich (Betrieb)*	-40°C bis +90°C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 61984 (VDE 0627)
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Zinn-Legierung (Cu/Sn)
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	Polyvinylchlorid (PVC)
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 V-0
Befestigungsmaterial	4.8, Fe/Zn B
Dichtungsmaterial	Nitril-Butadien-Kautschuk (NBR)

Anzugsmoment (Befestigung)	M 3: (50-60) Ncm
Gegensteckverbinder/Montage mit	G 4 E 1 M…, G 4 A 1 M…., G 4 A 5 M…
Zubehör gesondert zu bestellen	Zentralschraube Edelstahl: 732750003

Kabelnummer	PUR 4X0,75
Leiterquerschnitt	0.75 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	Polyurethan (PUR)
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 7,2 ±0,25 mm
Kabel-Isolierungsmaterial	Polyvinylchlorid (PVC)
Temperaturbereich (Festinstallationen)	-40 °C Zu + 70 °C
Temperaturbereich (flexible Installtaion)	+5 °C bis +70 °C

VDE	VDE-Reg.-Nr.: 3113

RoHS-konform	Konform

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen
