Technische Daten

Lebenszyklus	Aktiv – Produkt ist verfügbar
Verfügbarkeit	Aktiv

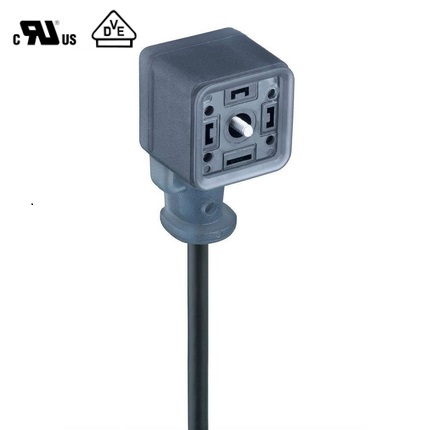

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	PE
brown	white	black	blue	green-yellow

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GAN - cURus 2238
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	3+Sport
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	24 V
Bemessungs-Stoßspannung	4,0 kV (PCBA 2,0 kV)
Betriebsspannung	24 V Wechselstrom/Gleichstrom
Nennstrom	6 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Querschnitt	0.50 mm²
Temperaturbereich (Betrieb)*	- 25 °C - + 85 °C [Erweiterte Temperatur - 40 °C - + 105 °C mit zusätzlichem Dichtungszubehör, 934887001]
Schutzart/IP-Klassifizierung**	IP65, IP67 (IP69K: ohne zusätzliche Dichtung; max. + 80 °C)
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Zinn über Kupfer (Cu/Sn)
Kontakt-Trägermaterial	Glasgefülltes Polybutylenterephthalat (PBT-GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Grau-transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Dichtungsmaterial	Umspritzte integrierte Dichtung

Schutzschaltung	Grün-gelbe Dual-LEDs
Funktionsanzeige	Grüne/gelbe Dual-LEDs (Druckschalter)
Schutzschaltung	Drucksensor mit Funktionsanzeige (LED' S)
Anzugsmoment (Befestigung)	(50-60) Ncm
Zubehör gesondert zu bestellen	934887001 - GAN EPDM-Dichtung und Halteclip

Kabelnummer	228
Leiterquerschnitt	0.5 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 Mio.
Zyklen (Torsion)	˃ 5 M @ ± 360 °/1 m
Leiter-Material	Cu
Material der Kabelummantelung	Polyurethan (PUR)
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	Ø 5,4 mm [ 0,213 " ]
Kabel-Isolierungsmaterial	Polypropylen (PP)
Durchmesser isolierter Draht	Ø 1,50 mm [ 0,06 " ]
Temperaturbereich (Festinstallationen)	- 50 °C bis + 80 °C
Temperaturbereich (flexible Installtaion)	- 25 °C Zu + 80 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C Zu + 60 °C
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-2-2, VDE 0482-332-2-2, IEC 60332-2-2, CSA FT-2
Leitungseigenschaften	Gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; gute Chemikalien- und Ölbeständigkeit; Ausschluss von PVC und Silikon; frei von lackbenetzungsstörenden Substanzen; Kälteflexibilität

RoHS-konform	Ja

Halogenfrei	Ja
Ölbeständigkeit	IEC 60811:404

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
